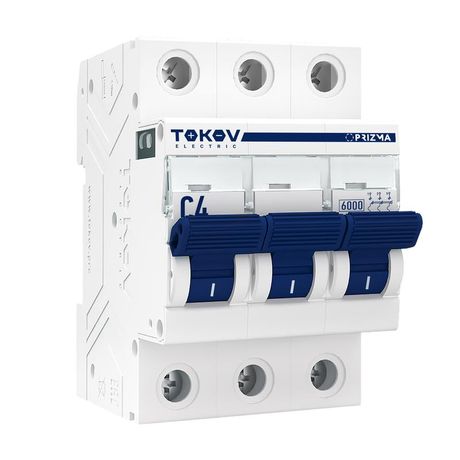

Выключатель автоматический модульный 3п C 4А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-3-4-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-3-4-c - трёхполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, коммерческих и промышленных объектах, где требуется надёжная защита оборудования на 400 В.

Назначение и область применения

Выключатель автоматический модульный 3-полюсный 4 А 6 кА характеристика C предназначен для защиты трёхфазных электрических цепей. Он отключает питание при превышении допустимой нагрузки (перегрузка) или при возникновении короткого замыкания. Устройство применяется в распределительных щитах для защиты групповых линий, электродвигателей, освещения, нагревательных приборов и другого оборудования, работающего от сети 400 В.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство.
• Характеристика срабатывания: C - тип отключения, подходящий для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели).
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Количество полюсов: 3 - все три фазы защищаются одновременно, при срабатывании отключается вся цепь.
• Напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция без пробоя.
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищён от пыли и воды.
• Сечение провода: до 25 мм2 для одножильного, до 16 мм2 для многожильного - позволяет подключить провода большинства бытовых и промышленных линий.
• Монтажная ширина: 3 модуля (54 мм) - занимает три стандартных места в DIN-рейке.
• Рабочая температура: от –25 C до +60 C - подходит для установки в неотапливаемых помещениях и на улице внутри щита.
• Глубина монтажа: 50 мм - минимальное расстояние от лицевой панели щита до задней стенки, необходимое для правильной установки.
• Частота: 50 Гц - предназначено для сетей с промышленной частотой в России и странах СНГ.

Совместимость и монтаж

Выключатель автоматический модульный 3-полюсный 4 А 6 кА характеристика C устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтами - затягивайте провода равномерно, чтобы избежать повреждения жил. Максимальное сечение проводника - 25 мм2 для одножильного, 16 мм2 для многожильного. Не используйте провода меньшего сечения, чем 1 мм2 - они плохо фиксируются и могут выпасть. Все три полюса соединены механически: при срабатывании одного - отключаются остальные. Это обеспечивает целостность системы защиты.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта EN 60898 / IEC 60898, что гарантирует соответствие европейским нормам безопасности для автоматических выключателей в бытовых и аналогичных условиях. Номинальная отключающая способность 6 кА подтверждает возможность безопасного отключения даже при серьёзном КЗ. Применение устройства вне указанных условий (например, в цепях постоянного тока) запрещено - это нарушит работу и может вызвать опасность.

Преимущества

• Трёхполюсная конструкция обеспечивает полное отключение всех фаз - исключает риск работы оборудования на одной или двух фазах.
• Характеристика C оптимальна для типовых промышленных и бытовых нагрузок с пусковыми токами - не даёт ложных срабатываний при запуске двигателей.
• Высокая отключающая способность (6 кА) делает его пригодным для использования в местах с высокой вероятностью КЗ - например, рядом с трансформаторами или длинными кабельными линиями.
• Работает в широком диапазоне температур - можно использовать в холодных цехах, на чердачных щитах и в неотапливаемых помещениях.
• Фирменные зажимы TOKOV ELECTRIC обеспечивают надёжный контакт без необходимости дополнительной пропайки или обжима.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока (DC) - использование в таких системах недопустимо.
• Степень защиты IP20 не защищает от пыли и влаги - нельзя устанавливать во влажных или пыльных местах без корпуса или дополнительной защиты.
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные компрессоры, сварочные аппараты) - лучше выбрать характеристику D.
• Номинальный ток 4 А слишком мал для мощных потребителей - не подходит для защиты электрокотлов, тепловых завес, больших насосов.
• Не имеет функции дифференциального тока - не защищает от утечек на землю. Для этого нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 1,5–2,2 кВт на станке с умеренным пусковым током.
• Отключение группы осветительных приборов в производственном помещении.
• Щитовая защита для трёхфазного нагревателя воздуха в цеху.
• Распределительный щит на складе с несколькими машинами и освещением.

Практические советы

• Выбирая этот выключатель, проверьте, что ваша нагрузка не превышает 4 А - иначе он будет часто отключаться.
• При монтаже в щите учтите глубину 50 мм - не забудьте оставить место для проводов и других устройств позади.
• Для многожильных проводов используйте наконечники (клеммы) - так контакт будет надёжнее, особенно при частых вибрациях.
• Если в цепи есть чувствительная электроника - добавьте УЗО перед этим автоматом, поскольку сам по себе он не реагирует на утечки тока.
• Проверяйте маркировку на корпусе после установки - убедитесь, что указаны 4 А и характеристика C, чтобы избежать путаницы при обслуживании.
