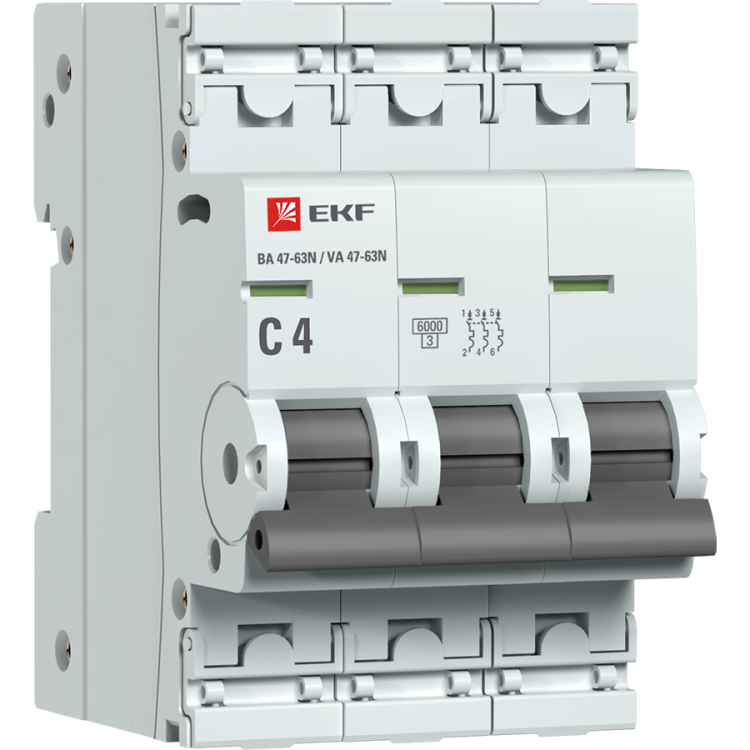

Автоматический выключатель 3P 4А (C) 6кА ВА 47-63N PROxima - M636304C EKF

Автоматический выключатель ВА 47-63N PROxima EKF - трёхполюсный аппарат с номинальным током 4 А и характеристикой C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636304c соответствует обновлённой серийной платформе PROxima от EKF.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima EKF защищает трёхфазные цепи переменного тока частотой 50 Гц. Применяется там, где требуется надёжная защита оборудования от перегрузок и КЗ - например, в щитах питания насосов, вентиляторов, станков, конвейеров и других трёхфазных нагрузок. Удобен для монтажа в бытовых, коммерческих и легкопромышленных распределительных устройствах.

Технические характеристики

• Номинальный ток: 4 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 3 - защита всех фаз одновременно
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, освещение, трансформаторы)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляция) - рассчитан на сети до 400 В между фазами
• Тип тока: переменный (AC), 50 Гц
• Сечение провода: 1–16 мм2 - совместим с большинством медных проводов в распределительных системах
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочая температура: от –25C до +50C - подходит для помещений с нормальным микроклиматом
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требует минимального свободного пространства за рейкой
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Зажимы двухпозиционные: позволяют вводить провод снизу или сверху, что упрощает организацию проводки. Пластиковая крышка над зажимами защищает от прикосновений и позволяет опломбировать устройство после монтажа. Сечения проводов от 1 до 16 мм2 подходят без адаптеров. Номинальный ток 4 А делает его подходящим для маломощных трёхфазных потребителей - например, для группового управления светильниками или слаботочными контроллерами.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima EKF соответствует требованиям ГОСТ IEC 60898-1 - стандарту для бытовых и аналогичных применений. Степень защиты IP20 гарантирует защиту от пальцев и инструментов, но не предназначен для открытых площадок или сырых помещений. Усиленный корпус с дополнительными заклёпками повышает механическую прочность. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, даже при внешнем воздействии.

Преимущества

• Улучшенная конструкция корпуса - повышенная жёсткость и долговечность благодаря заклёпкам
• Пластины с крышками над зажимами - исключают несанкционированный доступ и позволяют пломбировать
• Цветной индикатор состояния - наглядно показывает, включен или отключен выключатель
• Удобная рукоятка - легко управлять даже в условиях ограниченного пространства
• Долгая гарантия - 7 лет против стандартных 3–5 лет у конкурентов
• Совместимость со старыми решениями - можно заменить ВА 47-63 без переделки щита

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для наружной установки - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для мощных двигателей с высоким пусковым током (>5×Iн) - лучше использовать характеристику D
• Не предназначен для работы при температуре ниже –25C или выше +50C - возможны отказы
• Только для AC-сетей - нельзя использовать в цепях постоянного тока

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Распределение питания по группам освещения в административном здании
• Щит управления конвейерной линией с несколькими приводами
• Подключение трехфазного теплового оборудования (печи, сушилки) мощностью до 1 кВт
• Обеспечение аварийного отключения группы розеток в мастерской

Практические советы

• При выборе автомата проверьте суммарную мощность подключаемых устройств - она не должна превышать 2,3 кВт при 230 В на фазу
• Используйте провода сечением не менее 2,5 мм2 для длительной работы с током 4 А - это снижает риск перегрева
• При монтаже в плотном щите учтите глубину 50 мм - место за рейкой должно быть свободным
• Для опломбировки используйте специальные бирки через отверстия в крышках - это соответствует правилам энергонадзора
• Если нужна защита от перенапряжений - параллельно установите УЗИП; этот автомат не выполняет эту функцию
• При замене старого аппарата ВА 47-63 - новый ВА 47-63N PROxima EKF полностью совместим по габаритам и клеммам
