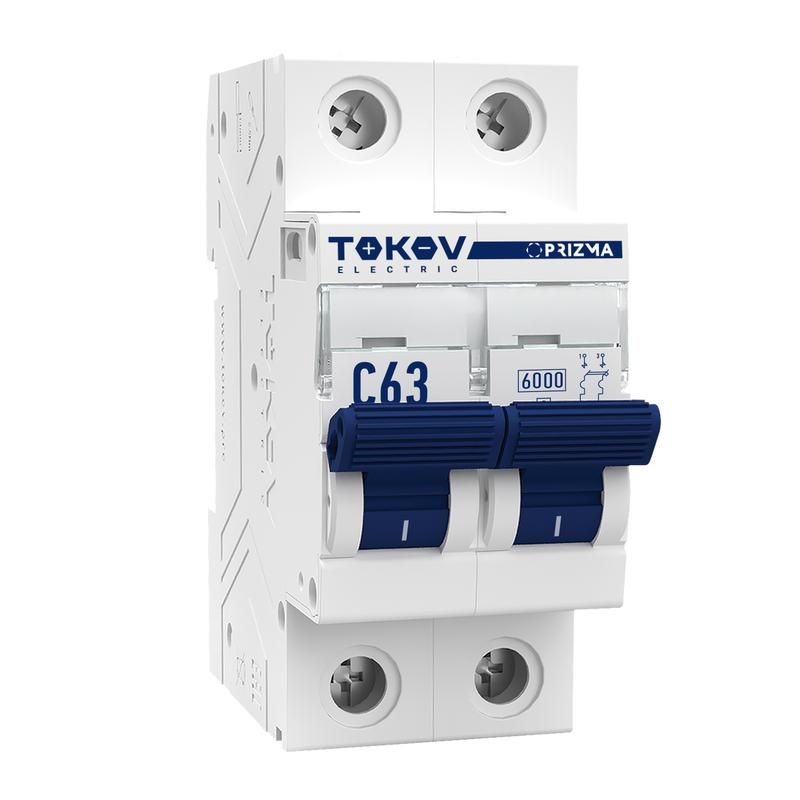

Выключатель автоматический модульный 2п C 63А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-63-C

Автоматический выключатель модульный 2 полюса 63 А 6 кА характеристика C от бренда TOKOV ELECTRIC (артикул tke-pz60-mcbi-2-63-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Он устанавливается на DIN-рейку в щитках и обеспечивает надёжную работу при нагрузках до 63 ампер.

Назначение и область применения

Этот автоматический выключатель используется для защиты групповых линий, где возможны кратковременные пусковые токи - например, при запуске двигателей, насосов, компрессоров или освещения с высокой начальной мощностью. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в однофазных и трёхфазных системах с рабочим напряжением до 400 В.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный ток: 63 А - максимальный постоянный ток, который выдерживает автомат без отключения
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, оптимальна для смешанных нагрузок с пусковыми токами
• Количество полюсов: 2 - защищает два фазных провода, подходит для однофазной сети с заземлением или двухфазных цепей
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита
• Сечение проводов: одножильный - 1–25 мм2, многожильный - 1–16 мм2
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Рабочая температура: от –25 C до +60 C
• Монтажная ширина: 2 модуля (36 мм)
• Глубина установки: 50 мм

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 63 А 6 кА характеристика C совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется путём защёлкивания на рейку. Клеммы рассчитаны на затяжку отверткой - рекомендуется использовать крестовую отвёртку с моментом 0,6–0,8 Нм. Для многожильных проводов используйте наконечники (штыревые или трубчатые), чтобы избежать ослабления контакта. Обязательно соблюдайте полярность при подключении входа и выхода - хотя автомат не чувствителен к направлению тока, правильная коммутация повышает долговечность.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60898-1 и EN 60898-1, что гарантирует соответствие европейским нормам безопасности для автоматических выключателей в бытовых и аналогичных условиях. Сертифицирован для работы в сетях с TN-S, TN-C-S и TT системами заземления. Отключение происходит за счёт теплового и электромагнитного расцепителей - механизм проверен на миллионы операций.

Преимущества

• Высокая отключающая способность (6 кА) позволяет применять устройство даже в местах с потенциально большими токами КЗ - например, рядом с трансформаторами или в старых сетях
• Характеристика C обеспечивает отказ от ложных срабатываний при пуске оборудования, в отличие от более чувствительных типов B
• Увеличенный диапазон сечений проводов (до 25 мм2) даёт гибкость при подключении толстых кабелей
• Надёжная механическая конструкция с двумя полюсами снижает риск возникновения опасных ситуаций при пробое одного из проводов
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений, подвалов, технических этажей

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - только переменный ток 50 Гц
• IP20 не допускает установку во влажных помещениях, на улице или в открытых щитах - требуется герметичный корпус
• Не подходит для защиты светодиодных светильников с активным PFC - возможны ложные срабатывания из-за высоких пиковых токов; для таких случаев лучше выбрать характеристику D
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Максимальное сечение многожильного провода - 16 мм2; для больших кабелей необходимо использование наконечников

Примеры использования

• Защита группы розеток в квартире с подключенными холодильником, стиральной машиной и микроволновой печью
• Щитовая на производстве: питание насоса, воздушного компрессора или конвейера
• Линия питания для системы вентиляции с двигателями мощностью до 10 кВт
• Подключение кабельной линии от главного автомата к распределительному щиту второго уровня

Практические советы

• При выборе автомата убедитесь, что суммарная мощность всех подключённых устройств не превышает 14 кВт (при 230 В) или 25 кВт (при 400 В)
• Если в щите уже установлены другие автоматы, проверьте координацию - этот автомат должен находиться ниже по иерархии, чем основной вводной
• Для многожильных проводов всегда используйте наконечники - они предотвращают окисление и перегрев контактов
• Проверяйте плотность затяжки клемм через 1–2 месяца после монтажа - особенно при первом включении крупной нагрузки
• Не заменяйте этот автомат на менее мощный - 63 А - это верхняя граница для типового квартирного щита; если нужна меньшая защита - выбирайте 32 А или 40 А
