Выключатель автоматический двухполюсный NB1-63 2P 63A 6кА х-ка C (DB) (R) | 179668 CHINT

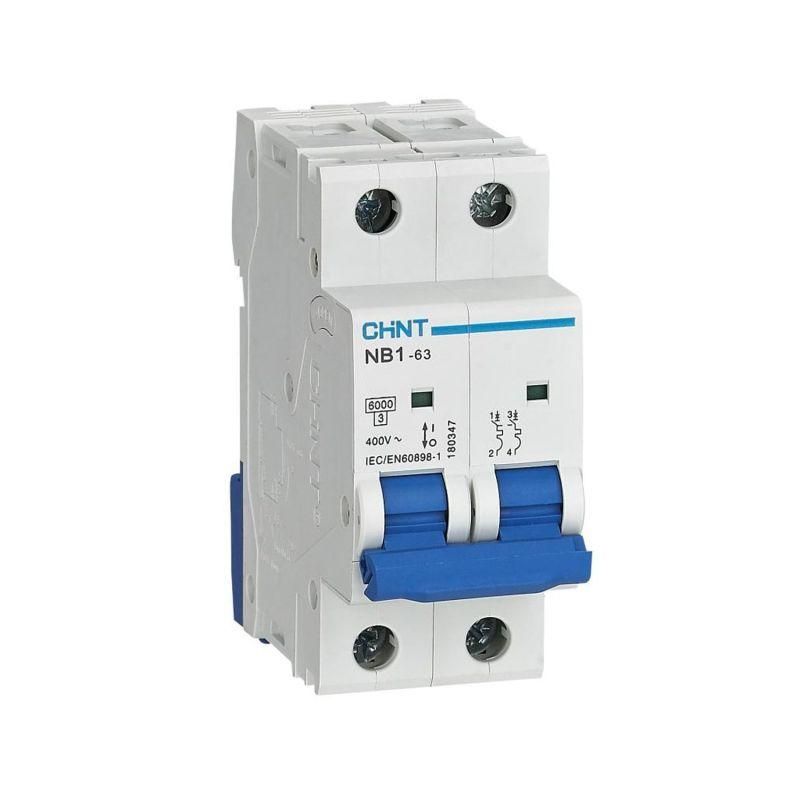

Автоматический выключатель NB1-63 от CHINT - двухполюсный модульный аппарат на 63 А с характеристикой C и отключающей способностью 6 кА. Предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых, офисных и промышленных установках переменного тока.

Назначение и область применения

Выключатель NB1-63 используется для защиты групповых линий в распределительных щитах. Подходит для питания мощной бытовой техники (электрокотлы, кондиционеры, тепловые насосы), промышленного оборудования и освещения. Часто применяется в качестве входного автомата или для отдельных контуров с высоким пусковым током. Характеристика C обеспечивает устойчивость к кратковременным перегрузкам, типичным для двигателей и трансформаторов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляция) - рассчитан на трёхфазные сети 220/380 В и однофазные 230 В
• Количество полюсов: 2 - одновременно отключает фазу и ноль, исключает риск оставления одного провода под напряжением
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок с пусковыми токами
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными кабелями от 1,5 до 25 мм2
• Номинальная частота: 50–60 Гц - работает в сетях России, Европы и других стран с этими стандартами
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице
• Модульная ширина: 2M (36 мм) - занимает два модуля на DIN-рейке
• Глубина монтажа: 77,8 мм - требует достаточного внутреннего объёма щита
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование после точки срабатывания
• Механический ресурс: 20 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - подходят кабели сечением 1–25 мм2, а также шины типа PIN и FORK. Устанавливается в щитах с глубиной не менее 80 мм. Для правильного монтажа важно соблюдать момент затяжки - не переусердствовать, чтобы не повредить пластиковые зажимы. Выключатель NB1-63 совместим со всеми элементами серии NB1-63: можно использовать вспомогательные контакты XF9, сигналы аварии XF9J и расцепители S9/V9 для удалённого управления.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50345. Категория применения A гарантирует надёжное отключение при перегрузках и КЗ. Наличие окна индикации позволяет визуально определить состояние контактов - «ON» / «OFF». Класс токоограничения 3 снижает термическое воздействие на кабель и оборудование при аварии. Применение в системах TN-S, TN-C-S, TT.

Преимущества

• Увеличенная механическая прочность корпуса - устойчив к ударным нагрузкам и деформациям
• Яркая цветовая индикация положения рычага - легко отличить включенное/отключенное состояние даже в слабом свете
• Гибкость комплектации - возможность добавления расцепителей и контактов без замены основного устройства
• Совместимость с другими изделиями серии NB1-63 - удобно формировать комплексную защиту в одном щите
• Высокая надёжность при длительной работе - ресурс более чем в 10 тысяч циклов при рабочих нагрузках

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частого ручного включения/отключения - лучше применять контакторы для таких задач
• Не подходит для цепей постоянного тока - только для переменного тока 50–60 Гц
• Не следует использовать в условиях температур ниже -25 C - возможна потеря эластичности материалов
• Необходимо учитывать посадочные размеры: глубина 77,8 мм требует соответствующего места в щите

Примеры использования

• Защита линии электродуховки 6–8 кВт в квартире
• Входной автомат в щите малого производства с двигателями 5,5 кВт
• Отдельный автомат для системы отопления с циркулярным насосом и нагревателем
• Щит на даче с кондиционером и освещением - сочетание C-характеристики и двуполюсного отключения

Практические советы

• Выбирая между B, C и D характеристиками - для домашних сетей с электроникой и светом используйте C, для мощных двигателей - D
• При подключении многожильных кабелей используйте наконечники OF или PF - предотвращают ослабление контакта
• Не устанавливайте этот автомат рядом с источниками тепла - перегрев снижает реальный порог срабатывания
• Проверьте соответствие сечения кабеля и номинала автомата: 63 А требует минимум 16 мм2 меди
• Если нужна дистанционная сигнализация - выбирайте версию с XF9J, она покажет причину отключения (перегрузка или КЗ)
• При сборке щита - располагайте NB1-63 ближе к DIN-рейке, так как он имеет большую глубину, чем однополюсные аналоги
