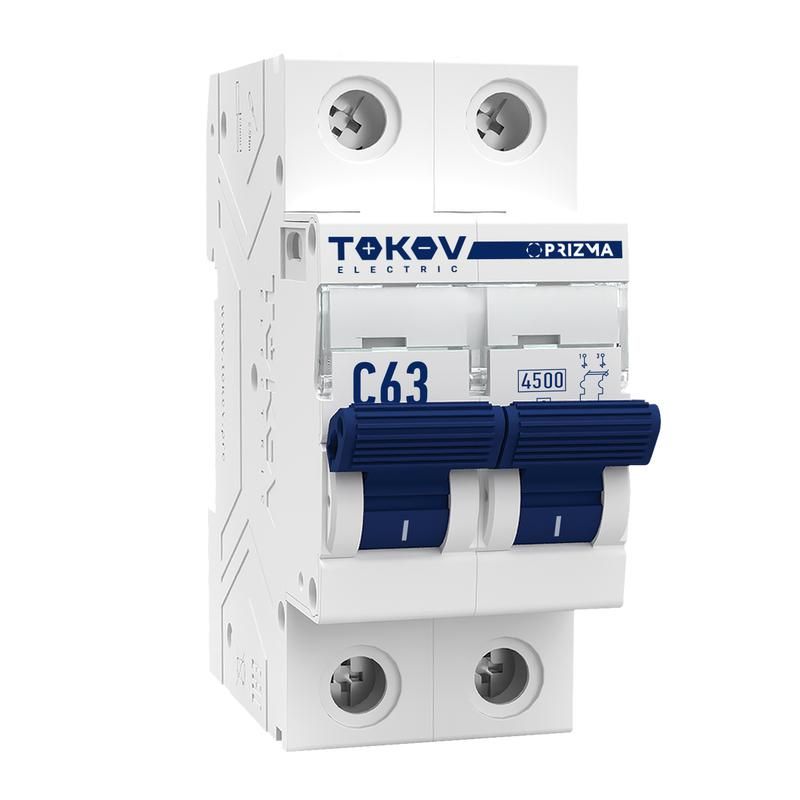

Выключатель автоматический модульный 2п C 63А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-2-63-C

Автоматический выключатель модульный 2 полюса 63 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул tke-pz45-mcbi-2-63-c подходит для установки в щитках жилых, коммерческих и промышленных объектов с переменным током.

Назначение и область применения

Этот автоматический выключатель защищает электропроводку и оборудование от повреждений при превышении допустимой нагрузки или возникновении аварийного тока. Подходит для использования в распределительных щитах на объектах с умеренной нагрузкой: квартиры, офисы, малые производства, системы освещения, бытовую технику и насосы. Характеристика C позволяет ему выдерживать кратковременные пусковые токи - например, при запуске двигателей или люминесцентных светильников.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 400 В между фазами (или 230 В между фазой и нулём)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 4500 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, оптимальна для смешанных нагрузок с пусковыми токами
• Количество полюсов: 2 - защищает две фазы, используется в однофазных сетях с двумя проводами (L+N) или в двухфазных системах
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочих напряжениях до этого значения
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов
• Частота: 50 Гц - совместим с сетями стандарта Европы и России
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды; требует установки внутри закрытого щита
• Сечение провода: одножильный - 1–25 мм2, многожильный - 1–16 мм2 - обеспечивает надёжный контакт с большинством типов кабелей
• Монтажная глубина: 50 мм - требуется место в щите для свободной установки
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке
• Рабочая температура: от –25C до +60C - можно использовать в неотапливаемых помещениях, на улице внутри щитов

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 63 А 4.5 кА характеристика C устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение провода соответствует указанным пределам: для многожильных кабелей не используйте жилы более 16 мм2 - они могут плохо зажиматься. Монтаж выполняйте при отключенном питании. После установки проверьте плотность затяжки контактов - слабый контакт вызывает нагрев.

Безопасность и стандарты

Выключатель соответствует требованиям EN 60898 и IEC 60898 - европейским и международным стандартам для автоматических выключателей в бытовых и аналогичных условиях. Номинальная отключающая способность 4,5 кА подтверждает соответствие нормам для жилых и коммерческих объектов. Применение в промышленных условиях возможно, если другие условия (температура, вибрация, уровень загрязнения) не выходят за рамки заявленных значений.

Преимущества

• Устойчив к пусковым токам благодаря характеристике C - меньше ложных срабатываний при включении оборудования
• Два полюса обеспечивают полное отключение цепи - безопаснее, чем однополюсные варианты
• Поддерживает широкий диапазон сечений проводов - удобен при использовании различных типов кабелей
• Надёжная изоляция и высокая импульсная прочность снижают риск пробоя при скачках напряжения
• Совместим со всеми популярными сериями щитов - легко заменяет аналоги других брендов

Ограничения применения

• Не предназначена для работы вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с частыми и длительными перегрузками выше 63 А - возможен преждевременный износ
• Не подходит для защиты мощных промышленных двигателей с очень высокими пусковыми токами - лучше выбрать характеристику D
• Запрещено применять в цепях постоянного тока - работает только с переменным током 50 Гц
• Не следует использовать в местах с постоянной вибрацией или экстремально высокой температурой свыше +60C

Примеры использования

• Защита группы розеток в квартире с холодильником, стиральной машиной и микроволновой печью
• Щитовая защита освещения и бытовых приборов в офисе
• Линия питания компрессора, насоса или вентилятора в мастерской
• Фазовый автомат в двухпроводной сети 230/400 В

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток с расчетной нагрузкой цепи - не стоит ставить 63 А там, где максимум 30 А
• При замене старого автомата убедитесь, что ширина 2 модуля поместится в вашем щите
• Для многожильных проводов используйте наконечники (наконечники типа НШВИ) - это повысит надёжность контакта
• Не забудьте про маркировку: подпишите, какую группу он защищает - это ускорит поиск неисправности
• Проверяйте работу автомата ежегодно - нажмите кнопку «Тест» (если есть) или выполните плановое обслуживание
