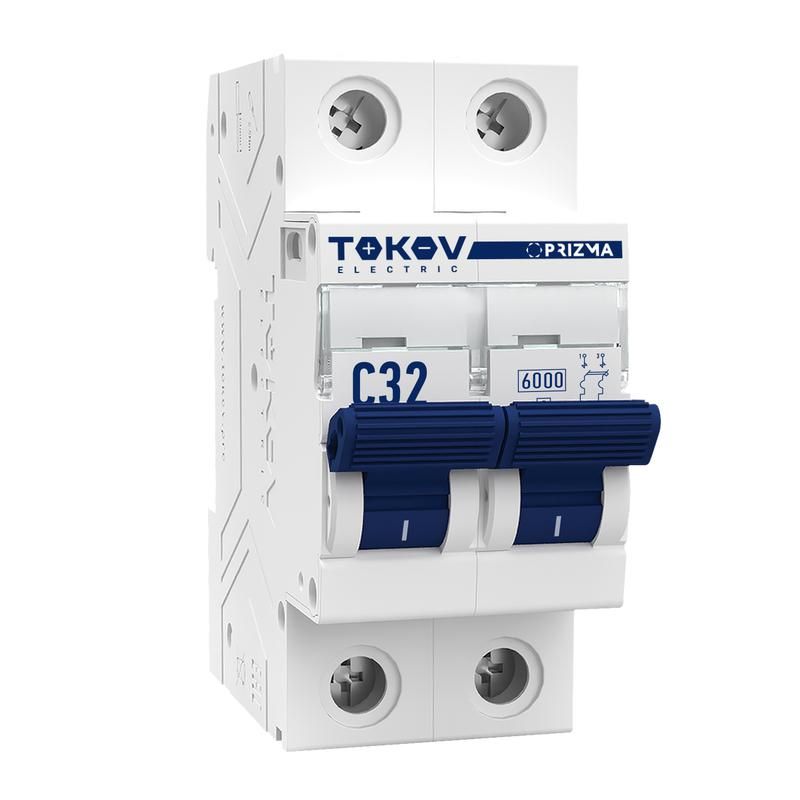

Выключатель автоматический модульный 2п C 32А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-32-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-32-c - двухполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектах, где требуется надёжная защита нагрузок до 32 А.

Назначение и область применения

Этот автомат предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Он работает в сетях с переменным током частотой 50 Гц и напряжением до 400 В. Устройство применяется там, где важна точная и быстрая реакция на скачки тока: в распределительных щитах квартир, административных зданий, мастерских, на участках с групповой нагрузкой - например, для питания группы розеток, освещения или оборудования мощностью до 7 кВт.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство.
• Характеристика срабатывания: C - типичная для бытовых и промышленных нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели).
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Количество полюсов: 2 - отключает оба фазных провода одновременно, обеспечивает полную изоляцию цепи.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных перенапряжениях.
• Импульсное напряжение: 6 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов).
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды; предназначено для внутренней установки в закрытых щитах.
• Сечение проводов: 1–25 мм2 для одножильных, 1–16 мм2 для многожильных - позволяет подключать медные провода большинства распространённых сечений.
• Монтажная глубина: 50 мм - требует достаточного места внутри шкафа.
• Ширина: 2 модуля (36 мм) - совместим со стандартными DIN-рейками.
• Рабочий температурный диапазон: –25…+60 C - подходит для установки в неотапливаемых помещениях, на чердаках, в подвалах.

Совместимость и монтаж

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-2-32-c устанавливается на DIN-рейку шириной 35 мм, как все устройства стандарта IEC 60898. Для подключения используются винтовые зажимы - затягивать необходимо усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева контактов. Максимальное сечение многожильного провода - 16 мм2; более толстые гибкие провода следует использовать с наконечниками. Установка возможна в любом положении, но предпочтительно - вертикально, как указано в документации.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта EN 60898 / IEC 60898, что гарантирует соответствие европейским нормам безопасности для автоматических выключателей в бытовых и аналогичных условиях. Номинальная отключающая способность 6 кА подтверждает возможность безопасного отключения даже при серьёзном КЗ в домашних или производственных сетях.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы - снижает риск поражения током при обслуживании.
• Характеристика “C” оптимальна для большинства бытовых и легкопромышленных нагрузок - меньше ложных срабатываний при пуске двигателей.
• Поддержка широкого диапазона сечений проводов - удобно при использовании старой и новой проводки.
• Устойчивость к широкому температурному диапазону - можно применять в условиях с колебаниями температуры.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 исключает использование вне щита.
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели, компрессоры); для них нужна характеристика D.
• Не используется в системах постоянного тока - только для переменного тока 50 Гц.
• Не допускается установка в местах с постоянными вибрациями или механическими ударами - может нарушиться контакт или механизм срабатывания.

Примеры использования

• Защита группы розеток в кухне или ванной комнате.
• Отключение цепи освещения в офисе или торговом помещении.
• Щитовая защита для теплового насоса, бойлера или вентилятора мощностью до 7 кВт.
• Распределительный щит на производстве для линии с маломощными станками и контроллерами.

Практические советы

• При выборе автомата убедитесь, что суммарная мощность всех подключённых устройств не превышает 7,0 кВт (при 230 В) или 12,8 кВт (при 400 В).
• Для многожильных проводов используйте наконечники типа ПК или ПМ - это повысит надёжность контакта и предотвратит обрыв жил.
• Проверьте посадочное место на DIN-рейке перед установкой - если рейка деформирована, автомат может плохо фиксироваться.
• Не устанавливайте этот автомат рядом с источниками тепла (например, возле нагревательных элементов) - это может вызвать преждевременное срабатывание.
• При замене старого автомата проверьте, что новый имеет ту же характеристику (“C”) и номинальный ток - изменение этих параметров может привести к недостаточной защите или ложным отключениям.
