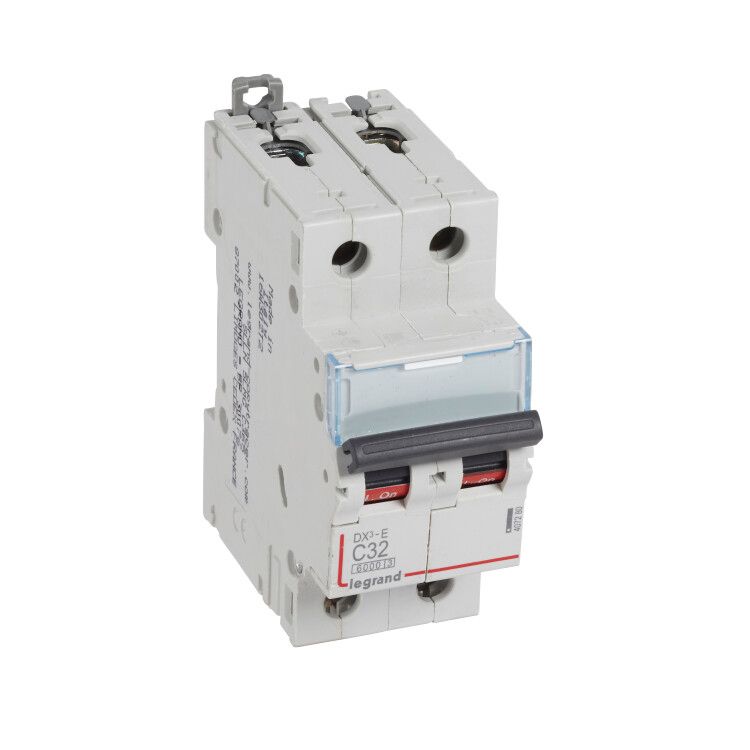

Выключатель автоматический модульный 2п C 32А 6кА DX3-E 6000 2мод. 230/400В Leg 407280 Legrand

Автоматический выключатель модульный двухполюсный 32А C 6кА DX3-E 6000 230/400В от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в жилых и промышленных объектах, устанавливается на DIN-рейку и совместим с системами до 400 В. Артикул 407280 соответствует серии DX3-E.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 32А C 6кА DX3-E 6000 230/400В защищает электрические сети от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными и трёхфазными сетями переменного тока. Устройство подходит для защиты групповых линий освещения, розеток, оборудования и силовых цепей.

Технические характеристики

• Количество полюсов: 2 - защищает два проводника (фаза и ноль)
• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В (до 230 В между фазой и нулём)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России
• Сечение проводника: 1,5–35 мм2 - можно подключать медные провода от тонких до мощных
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита
• Модульная ширина: 2M - занимает два модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Глубина монтажа: 44 мм - минимальный зазор для свободной установки в щите
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает надёжность всей системы
• Рабочая температура: от –25C до +70C - допустимо использование в неотапливаемых помещениях, на улице (внутри щита)
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью влажности и запылённости
• Нормативы: МЭК 60898-1 / 60947-2 - соответствие европейским и международным требованиям к автоматическим выключателям

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 32А C 6кА DX3-E 6000 230/400В устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Клеммы предназначены для винтового соединения - затягивать необходимо равномерно, без перекоса. Не используйте многожильные провода без наконечников - они могут деформироваться и вызвать нагрев.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Устройство не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными режимами даже в крупных объектах
• Широкий диапазон сечений проводов (1,5–35 мм2) - универсальность для различных типов линий
• Класс 3 токоограничения - минимизация энергии КЗ, продлевает срок службы оборудования
• Надёжная фиксация на DIN-рейке - устойчив к вибрациям и случайным воздействиям
• Совместимость с продуктами Legrand - возможность сборки единой системы управления и контроля

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели, сварочные аппараты) - для них нужна характеристика D
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать вне закрытого щита
• Не содержит встроенной защиты от утечек тока - обязательно сочетание с УЗО при наличии розеточных групп
• Не рекомендован для частого ручного включения/выключения - предназначен для аварийного отключения, а не для регулярной коммутации

Примеры использования

• Защита группы розеток в квартире или офисе (до 32 А суммарной нагрузки)
• Подключение вводного автомата в щите многоэтажного дома
• Обеспечение безопасности линии питания конвейера, насоса или компрессора в цеху
• Фазово-нулевая защита в трёхфазной системе 380 В (при использовании пары таких выключателей)

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 32 А на одну линию
• При подключении многожильных проводов используйте наконечники типа НШВИ - это предотвращает ослабление контакта
• Не монтируйте рядом с источниками тепла (печи, батареи) - температурный коэффициент влияет на точность срабатывания
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях высокой влажности или запылённости
• Для комплексной защиты в щите используйте этот автомат вместе с УЗО и/или дифавтоматом
• Артикул 407280 - серия DX3-E - совместим с другими компонентами Legrand, поэтому удобно собирать единые щитовые решения
