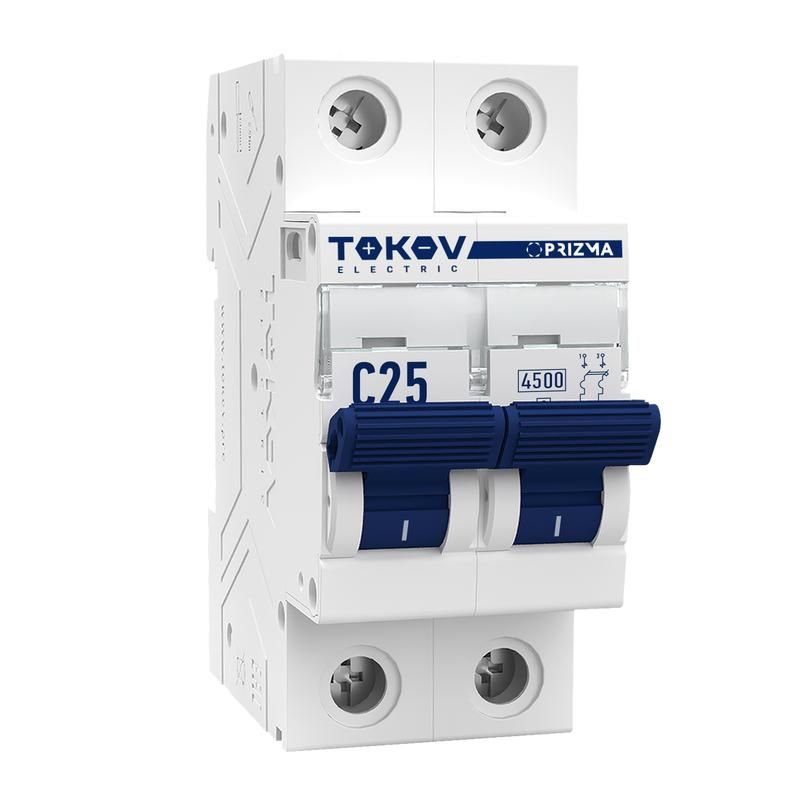

Выключатель автоматический модульный PRIZMA 2п C 25А 4.5кА TOKOV ELECTRIC TKE-PZ45-MCBI-2-25-C

Автоматический выключатель модульный 2 полюса 25 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Артикул tke-pz45-mcbi-2-25-c подходит для установки в щитках жилых, офисных и промышленных объектах с переменным током.

Назначение и область применения

Этот автоматический выключатель защищает бытовые и промышленные сети от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для защиты групповых линий освещения, розеток, оборудования с умеренным пусковым током - например, насосов, компрессоров, малых станков. Устанавливается в распределительных щитах на DIN-рейку.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает автомат без отключения
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC)
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; оптимальна для нагрузок с умеренными пусковыми токами (например, светильники, двигатели)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при мощном КЗ
• Количество полюсов: 2 - отключает два фазных провода одновременно
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения, например, от молнии
• Частота: 50 Гц - предназначена для стандартных сетей в России и странах СНГ
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; требует установки внутри закрытого щита
• Сечение проводов: 1–25 мм2 для одножильных, 1–16 мм2 для многожильных
• Монтажная глубина: 50 мм - требуется место в щите для свободного монтажа
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке
• Рабочая температура: от –25 C до +60 C - можно использовать в неотапливаемых помещениях, но не на улице

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 25 А 4.5 кА характеристика C совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется в щитки с достаточным внутренним объёмом - минимальная глубина 50 мм. Для подключения используйте одножильные провода сечением до 25 мм2 или многожильные - до 16 мм2. Обязательно затягивайте зажимы моментом, соответствующим рекомендациям производителя - пере- или недотянутый контакт снижает надёжность. Не устанавливайте в открытых местах - IP20 не защищает от внешней среды.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60898 и IEC 60898, что гарантирует соответствие европейским нормам безопасности для бытовых и аналогичных применений. Номинальная отключающая способность 4,5 кА подтверждает возможность безопасного отключения при аварийных токах. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление.

Преимущества

• Универсальная характеристика C - хорошо сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей
• Два полюса обеспечивают полное отключение фазы - повышает безопасность при обслуживании
• Высокая отключающая способность (4,5 кА) - подходит для большинства типовых распределительных систем
• Поддержка широкого диапазона сечений проводов - удобно для различных типов кабелей
• Надёжная механическая конструкция - рассчитана на долгую работу в условиях регулярного включения/выключения

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц
• Не подходит для защиты мощных электродвигателей с высоким пусковым током - для них нужна характеристика D
• IP20 не допускает установку во влажных, пыльных или наружных условиях - обязательно использование в закрытом щите
• Не предназначен для работы при температуре ниже –25 C или выше +60 C - возможны сбои в работе
• Не используется в качестве главного рубильника - только как устройство защиты, а не коммутационный аппарат

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных контуров
• Защита насосов, вентиляторов, малых компрессоров
• Линии питания бытовой техники с умеренной пусковой нагрузкой
• Второстепенные цепи в промышленных щитах

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля попадало в диапазон 1–25 мм2 (одножильный) или 1–16 мм2 (многожильный)
• Если в цепи есть двигатель с пусковым током более чем в 5 раз выше 25 А - выбирайте характеристику D вместо C
• При сборке щита оставляйте минимум 50 мм свободной глубины - иначе автомат не войдёт
• Не смешивайте автоматы разных брендов в одном щите без проверки совместимости по DIN-рейке
• После монтажа протестируйте срабатывание кнопкой “Т” - она имитирует КЗ и проверяет исправность механизма
• Для больших объектов с несколькими этажами - используйте этот автомат как групповой, а не вводной
