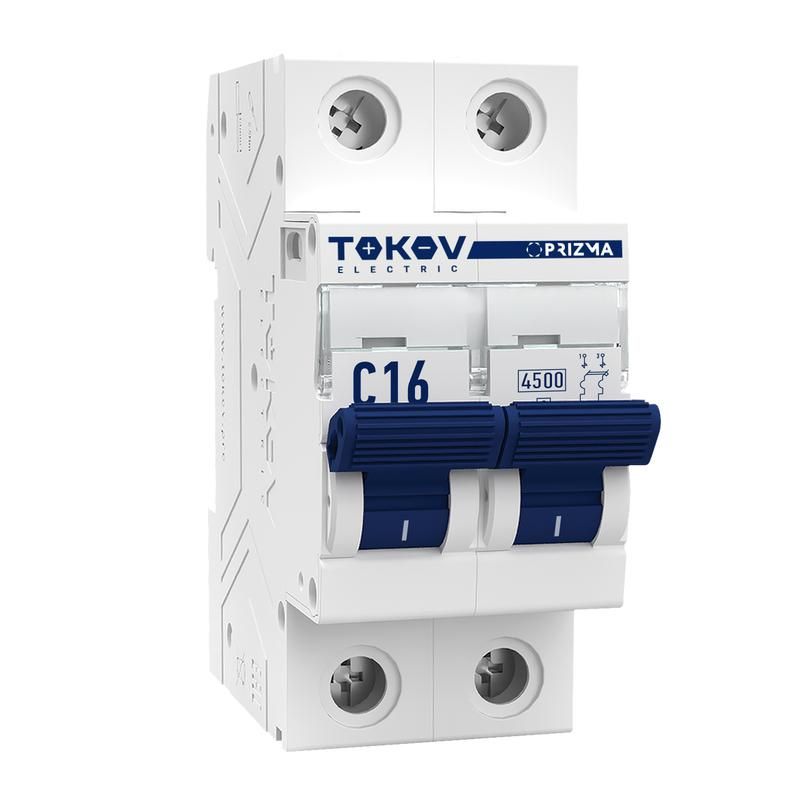

Выключатель автоматический модульный 2п C 16А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-2-16-C

Автоматический выключатель модульный 2 полюса 16 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Артикул tke-pz45-mcbi-2-16-c обеспечивает надежную работу в условиях повышенной нагрузки и часто используется в щитках управления.

Назначение и область применения

Этот автоматический выключатель защищает однофазные цепи мощностью до 3,5 кВт при напряжении 230 В и до 7 кВт при 400 В. Подходит для защиты групповых линий освещения, розеток, бытовой техники и оборудования на объектах с умеренной пиковой нагрузкой. Часто применяется в жилых домах, офисах, малых производствах и на участках с частыми запусками двигателей - например, насосов, компрессоров, вентиляторов.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; оптимальна для смешанных нагрузок с умеренным пусковым током
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ
• Количество полюсов: 2 - коммутируются два фазных провода, ноль остаётся неотключаемым
• Изоляционное напряжение: 500 В - гарантирует безопасную работу при скачках напряжения
• Импульсное напряжение: 6 кВ - выдерживает кратковременные высоковольтные импульсы (например, от грозовых разрядов)
• Частота: 50 Гц - предназначена для сетей стандарта Европы/РФ
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Максимальное сечение провода: 25 мм2 (монолитный), 16 мм2 (гибкий многожильный)
• Ширина: 2 модуля (36 мм) - занимает стандартное место в DIN-рейке
• Глубина монтажа: 50 мм - требует достаточного места внутри шкафа
• Рабочая температура: от –25 C до +60 C - допустимо использование в неотапливаемых помещениях

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 16 А 4.5 кА характеристика C совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительных щитах с глубиной не менее 50 мм. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием 0,8 Нм, чтобы избежать перегрева контактов. Многожильные провода рекомендуется обжимать наконечниками типа НШВИ, так как прямое подключение гибкого провода может вызвать ослабление контакта со временем.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60898-1 и европейскому EN 60898. Соответствие этим нормам гарантирует сертифицированную надежность срабатывания при аварийных ситуациях. Конструкция исключает возможность случайного прикосновения к токоведущим частям при установленном лицевом элементе.

Преимущества

• Высокая отключающая способность (4,5 кА) снижает риск повреждений при КЗ
• Характеристика C позволяет использовать в цепях с двигателями без ложных срабатываний
• Поддержка большого диапазона сечений проводов - удобно при ремонте и модернизации
• Работает при экстремальных температурах - подходит для холодных помещений и летних теплиц
• Стандартная двухмодульная форма - легко заменяется аналогичными изделиями других брендов

Ограничения применения

• Не предназначен для защиты трехфазных систем - требуется трёхполюсный вариант
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне помещений или во влажных зонах (ванная, баня, подвал без теплоизоляции)
• Не подходит для цепей с очень высокими пусковыми токами (например, большие сварочные аппараты, тяжелые станки) - лучше выбрать характеристику D
• Не имеет функции дифференциального тока - для защиты человека нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Питание системы вентиляции с одним или двумя вентиляторами
• Линия питания насоса для водоснабжения дома
• Щитовая группа для светильников в производственном цеху
• Резервная линия для зарядного устройства электромобиля (при условии, что мощность не превышает 3,5 кВт)

Практические советы

• Выбирая автоматический выключатель модульный 2 полюса 16 А 4.5 кА характеристика C, проверьте соответствие сечения провода - слишком тонкий провод вызовет нагрев, слишком толстый - плохо зажмётся
• Если в цепи есть двигатель, убедитесь, что его пусковой ток не превышает 10×16 = 160 А - иначе возможны ложные отключения
• Для долговечности работы не используйте этот автомат как обычный рубильник - частое ручное включение/выключение снижает срок службы
• При сборке щита соблюдайте порядок: сначала подключите входные провода, потом выходные - так проще диагностировать неисправности
• Артикул tke-pz45-mcbi-2-16-c можно заменить на любой другой автомат с такими же параметрами - главное, чтобы была характеристика C и 2 полюса
