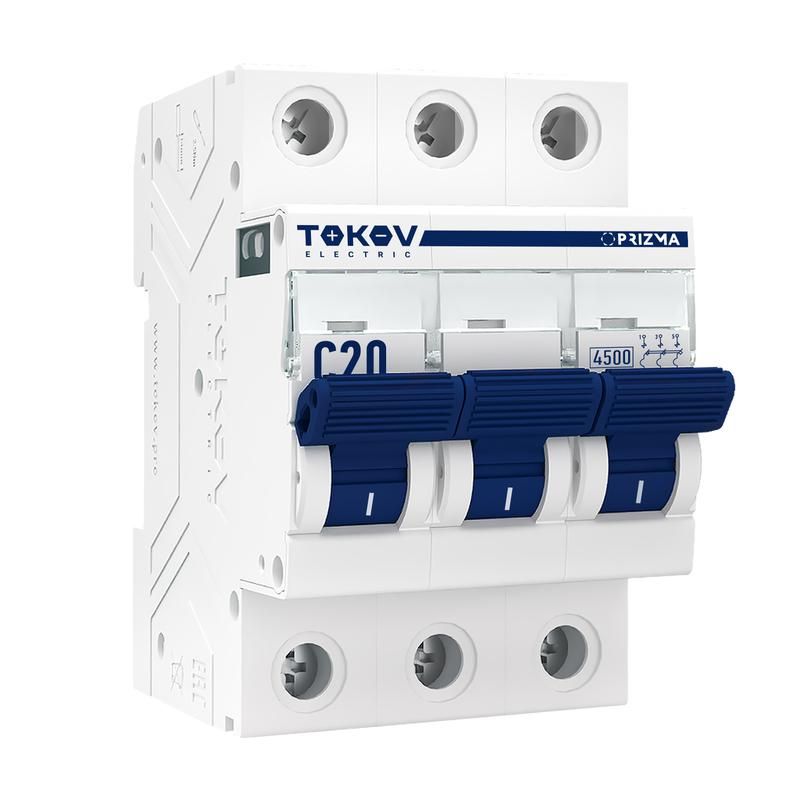

Выключатель автоматический модульный 3п C 20А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-3-20-C

Автоматический выключатель модульный 3-полюсный 20 А 4.5 кА характеристика C от TOKOV ELECTRIC (артикул tke-pz45-mcbi-3-20-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот автоматический выключатель используется для защиты трёхфазных сетей переменного тока с номинальным напряжением до 400 В. Подходит для защиты групповых линий, оборудования с умеренно высокими пусковыми токами - таких как двигатели, насосы, компрессоры, светильники с люминесцентными и светодиодными источниками, а также бытовые и промышленные устройства, где требуется надёжная защита от перегрузок и КЗ.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального; оптимальна для нагрузок с умеренным пусковым током (например, электродвигатели, освещение)
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Установочная ширина: 3 модуля (54 мм по стандарту DIN)
• Глубина монтажа: 50 мм
• Рабочая температура: от –25 C до +60 C

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный 20 А 4.5 кА характеристика C монтируется на Din-рейку шириной 35 мм, совместим со всеми стандартными распределительными щитами. Для подключения используйте провода сечением 1–25 мм2 (твердый) или 1–16 мм2 (гибкий). Убедитесь, что зажимы плотно затянуты - слабый контакт вызывает нагрев и выход из строя. Монтаж возможен в вертикальной плоскости, горизонтальный - не рекомендован производителем.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов EN 60898 и IEC 60898. Номинальная отключающая способность проверена при напряжении 230 В и 400 В. Конструкция обеспечивает механическую и тепловую устойчивость при аварийных режимах. Применение в помещениях с нормальной влажностью и отсутствием агрессивных паров/пыли.

Преимущества

• Трёхполюсная конструкция позволяет одновременно отключать все фазы - повышает безопасность при обслуживании
• Характеристика C снижает риск ложных срабатываний при запуске двигателей и других устройств с пиковой нагрузкой
• Высокая отключающая способность (4,5 кА) обеспечивает защиту даже в условиях слабых сетей с высоким током КЗ
• Узкая глубина (50 мм) экономит место в щите
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных типов кабеля

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 исключает использование вне закрытых щитов
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска); для них лучше выбрать характеристику D
• Не применяется в системах постоянного тока (DC)
• Работает только при температуре выше –25 C - в холодных неотапливаемых помещениях требует дополнительного обогрева

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве
• Щитовая защита группы осветительных приборов в офисе
• Автомат в распределительном щите дома для питания стиральной машины, бойлера и вентилятора
• Линия питания компрессора в мастерской

Практические советы

• Выбирая автоматический выключатель модульный 3-полюсный 20 А 4.5 кА характеристика C, учитывайте суммарную мощность подключённых устройств - она не должна превышать 8,8 кВт (при 400 В и cosφ=0,8)
• При подключении гибких проводов используйте наконечники (штыревые или трубчатые) - это предотвращает обрыв жил и плохой контакт
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - перегрев снизит срок службы
• Проверьте соответствие сечения провода и номинала автомата - при малом сечении и большом токе возникнет перегрев кабеля
• При замене старого автомата - обязательно отключите питание и проверьте отсутствие напряжения тестером
