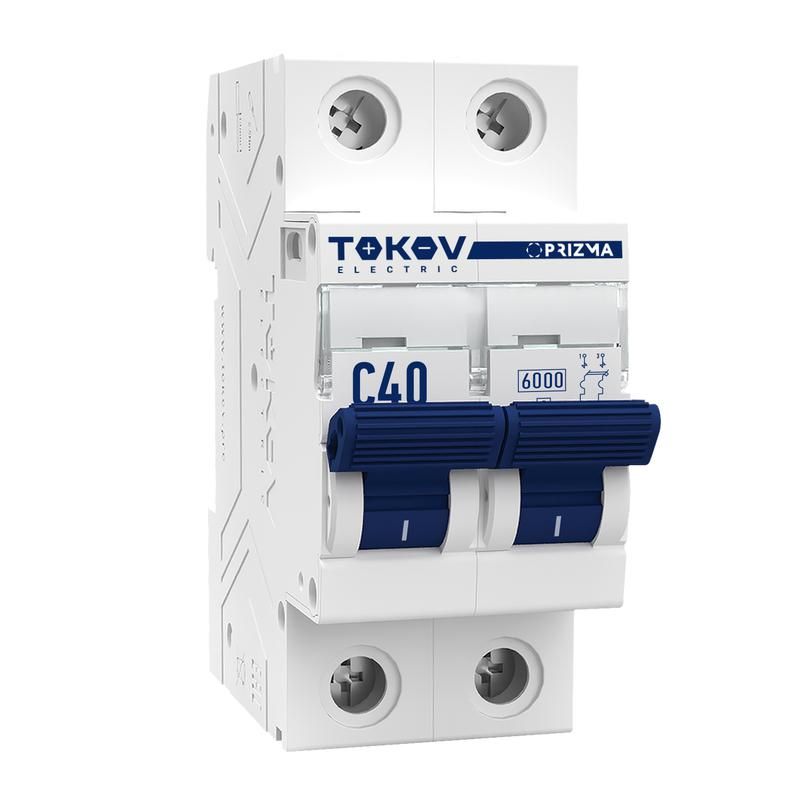

Выключатель автоматический модульный 2п C 40А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-2-40-C

Автоматический выключатель модульный 2 полюса 40 А 6 кА характеристика C от TOKOV ELECTRIC (артикул tke-pz60-mcbi-2-40-c) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Его компактная модульная форма позволяет легко устанавливать устройство в распределительных щитках.

Назначение и область применения

Этот автоматический выключатель защищает электропроводку и оборудование от повреждений при превышении допустимой нагрузки или возникновении аварийного тока. Подходит для использования в жилых домах, офисах, на производстве - особенно там, где есть группы потребителей с умеренным пусковым током: освещение, розеточные группы, насосы, малые станки, системы вентиляции.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 400 В между фазами и 230 В между фазой и нулём;
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала, что идеально для типичной бытовой и промышленной нагрузки с умеренными пусковыми токами;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А при напряжении 230 В и 400 В;
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию внутри устройства даже при кратковременных скачках напряжения;
• Импульсное напряжение: 6 кВ - выдерживает высоковольтные импульсы (например, от грозовых разрядов);
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытый щит;
• Сечение провода: для одножильного - 1–25 мм2, для многожильного - 1–16 мм2;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Монтажная глубина: 50 мм - требуется свободное пространство в шкафу;
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке;
• Рабочая температура: от –25 C до +60 C - подходит для установки в неотапливаемых помещениях, но не для открытого воздуха.

Совместимость и монтаж

Автоматический выключатель модульный 2 полюса 40 А 6 кА характеристика C монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами, которые затягиваются отверткой. Обязательно соблюдать рекомендованное сечение проводов: слишком толстый провод (более 25 мм2) не войдёт в зажим, слишком тонкий (менее 1 мм2) может плохо контактировать. Многожильные провода необходимо обжимать наконечниками, чтобы избежать перелома жил.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, что гарантирует соответствие европейским нормам безопасности для автоматических выключателей в бытовых и аналогичных условиях. Номинальная отключающая способность 6 кА соответствует современным требованиям к защите в городских и промышленных сетях. Применение в системах с заземлением TN-S/TN-C-S обязательно.

Преимущества

• Двухполюсная конструкция обеспечивает отключение сразу двух фаз - снижает риск опасного потенциала на одном проводе при аварии;
• Высокая отключающая способность (6 кА) делает его подходящим для большинства современных распределительных щитов;
• Характеристика C оптимальна для смешанных нагрузок - не даёт ложных срабатываний при запуске двигателей или люминесцентных светильников;
• Компактный формат (2 модуля) экономит место в щитке;
• Работает в широком диапазоне температур - подходит для установки в холодных помещениях (гаражи, подвалы).

Ограничения применения

• Не предназначена для защиты цепей с очень высокими пусковыми токами (например, мощные асинхронные двигатели, сварочные аппараты) - для них нужна характеристика D;
• IP20 не обеспечивает защиту от воды, пыли и влаги - нельзя использовать вне закрытых щитов;
• Не подходит для постоянной работы при температуре выше +60 C - возможны отказы или снижение срока службы;
• Не является УЗО - не защищает от утечек тока на землю; для этого требуется отдельное устройство.

Примеры использования

• Защита группы розеток в квартире или офисе с суммарной нагрузкой до 8–9 кВт;
• Подключение насоса для водоснабжения или теплового насоса мощностью до 10 кВт;
• Щитовая защита для оборудования на производстве: конвейеры, компрессоры, малые CNC-станки;
• Фазовый автомат в трёхфазном щите для питания однофазной нагрузки (например, освещения или розеток одной фазы).

Практические советы

• Выбирая автомат, проверьте, что ваша проводка выдерживает ток 40 А - используйте медный кабель минимум 6 мм2 (для скрытой проводки) или 10 мм2 (для открытой);
• При установке в щитке оставляйте свободное пространство вокруг автомата - он нагревается при длительной работе;
• Не соединяйте несколько автоматов параллельно для увеличения тока - это нарушает принцип защиты и создаёт риск пожара;
• Проверяйте плотность затяжки контактных винтов через год после установки - ослабление может вызывать перегрев;
• Если в цепи есть частотные преобразователи или ИБП - убедитесь, что они не создают искажённых токов, которые могут влиять на работу автомата.
