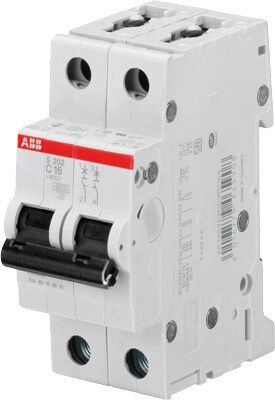

Выключатель автоматический двухполюсный S202 40А C 6кА (S202 C40) | 2CDS252001R0404 ABB

Автоматический выключатель ABB S202 6кА — двухполюсный модульный прибор для защиты электрических цепей от перегрузок и коротких замыканий. Устанавливается на DIN-рейку, подходит для бытовых и промышленных систем переменного тока до 400 В. Артикул 2cds252001r0404 соответствует серии S200.

Назначение и область применения

Выключатель автоматический ABB S202 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях. Применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита сети до 400 В.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В — рабочее напряжение сети, для которой рассчитан прибор.
• Количество полюсов: 2 — защищает две фазы одновременно, подходит для однофазной сети с заземлением или трёхфазной с использованием двух полюсов.
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, например, освещение, насосы, малые двигатели.
• Сечение проводника: 0,75–35 мм² — можно подключать медные провода от тонких до мощных, включая многожильные.
• Номинальное напряжение изоляции: 440 В — гарантирует безопасную работу при кратковременных скачках напряжения выше 400 В.
• Номинальное импульсное напряжение: 4 кВ — выдерживает высоковольтные импульсы, например, от грозовых разрядов.
• Частота: 50–60 Гц — совместим с сетями России, Европы и большинства стран мира.
• Степень защиты IP20 — предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и влаги; применяется только внутри закрытых щитов.
• Глубина монтажа: 69 мм — требует достаточного места в щите для свободного открывания крышки и удобного обслуживания.
• Модульная ширина: 2M — занимает два стандартных модуля на DIN-рейке (35 мм каждый).
• Рабочая температура: –25…+55 °C — работает в холодных и жарких помещениях, включая неотапливаемые щитовые.
• Класс токоограничения: 3 — обеспечивает быстрое снижение тока КЗ, что повышает безопасность оборудования.
• Категория перенапряжения: III — предназначено для установки в распределительных устройствах среднего уровня опасности.
• Тип напряжения: переменный/постоянный — может работать с постоянным током до 400 В, но основное применение — переменный ток.
• Климатическое исполнение: УХЛ3.1 — рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности, но только в защищённых помещениях.

Совместимость и монтаж

Выключатель автоматический ABB S202 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в петлю на передней части корпуса. Подключение проводов выполняется через винтовые клеммы — затягивать необходимо равномерно, без перекосов. Сечения от 0,75 до 35 мм² поддерживаются без переходников. Устройство совместимо с другими элементами серии S200: дополнительными контактами, блокировками, реле минимального напряжения.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует соответствие требованиям безопасности, долговечности и точности срабатывания. Класс токоограничения 3 и степень защиты IP20 обеспечивают уровень безопасности, необходимый для установки в распределительных щитах. Изделие прошло сертификацию на соответствие требованиям РФ и ЕАЭС.

Преимущества

• Надёжное двойное расцепление: тепловое — для длительных перегрузок, магнитное — для мгновенного отключения при КЗ.
• Удобная форма рычага управления — чётко видно положение (вкл/выкл), легко оперировать даже в перчатках.
• Поддержка широкого диапазона сечений проводов — не требуются адаптеры или специальные наконечники.
• Возможность установки дополнительного оборудования — расширяемость функционала без замены аппарата.
• Произведён в соответствии с европейскими стандартами качества ABB — проверенная надёжность в реальных условиях эксплуатации.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях — IP20 не защищает от воды и пыли.
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы); лучше использовать характеристику D.
• Не подходит для цепей постоянного тока выше 400 В — хотя формально допускается, практическая надёжность снижается.
• Требует минимум 69 мм глубины в щите — не впишется в узкие или старые шкафы без доработки.
• Не имеет встроенного дифференциального тока — для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отключение питания кондиционера, бойлера, системы вентиляции.
• Щитовая защита на производстве: линии освещения, малые станки, конвейеры с пусковыми токами до 5–7×Iн.
• Второй полюс в трёхфазной системе — для отключения одной из фаз при ремонте или при наличии двухфазной нагрузки.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть не превышает 400 В и частота 50/60 Гц — иначе возможны отказы.
• При подключении проводов используйте отвёртку с плоским жалом, затягивайте винты до упора, но без силы — перетягивание повредит клемму.
• Если в щите мало места — учтите, что глубина 69 мм включает сам прибор и зазор для открытия крышки.
• Для защиты от утечек тока обязательно сочетайте с УЗО — ABB S202 не является устройством дифференциальной защиты.
• Проверьте соответствие сечения провода: слишком толстый провод (более 35 мм²) нельзя запихнуть в клемму — используйте наконечник или другой тип автомата.
• При замене — всегда отключайте питание. Автомат не создаёт видимого разрыва, когда находится в положении “вкл”, но может быть в режиме трипа.
