Выключатель автоматический двухполюсный (1п+N) SH201 40А C 6кА (SH201 40 NA) | 2CDS211103R0404 ABB

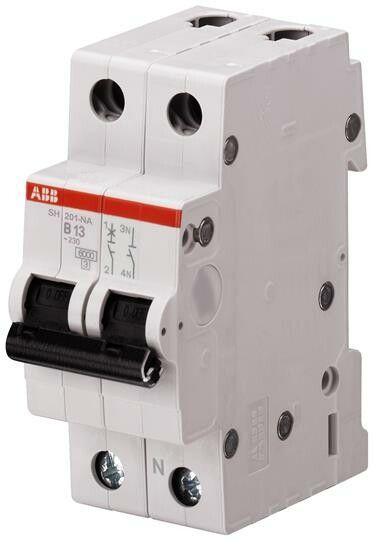

Автоматический выключатель ABB SH201 C 40 NA - двухполюсный модульный аппарат с размыканием фазы и нулевого провода, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых и коммерческих сетях 230 В. Устройство устанавливается на DIN-рейку и подходит для нагрузок до 40 А, обеспечивает надёжную отключающую способность 6 кА.

Назначение и область применения

Автоматический выключатель ABB SH201 C 40 NA защищает одиночные цепи переменного тока с номинальным напряжением 230 В. Он используется там, где требуется одновременное отключение фазы и нуля - например, в распределительных щитках жилых домов, офисов, магазинов и объектов малой промышленности. Подходит для питания розеточных групп, освещения, бытовой техники и других устройств с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтраль, что повышает безопасность;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренными пусковыми токами, таких как люминесцентные светильники, насосы, компрессоры;
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к грозовым и коммутационным перенапряжениям;
• Поперечное сечение проводника: 0,75–25 мм2 - совместим с медными проводами от 0,75 до 25 квадратных миллиметров;
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке (стандарт 17,5 мм на модуль);
• Глубина монтажа: 69 мм - требует достаточного места внутри щита;
• Частота: 50–60 Гц - работает в сетях России, Европы и большинства стран мира;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и влаги - применяется только во внутренних установках;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование;
• Рабочая температура: от –25C до +55C - допустимо использование в неотапливаемых помещениях;
• Категория перенапряжения: III - рассчитан на применение в распределительных устройствах вторичной цепи;
• Степень загрязнения: 2 - предназначен для помещений с умеренным уровнем пыли и конденсата.

Совместимость и монтаж

Выключатель ABB SH201 C 40 NA монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - провода зачищаются на 8–10 мм, затягиваются усилием 0,8 Нм. Обязательно соблюдать полярность: фаза подключается к входному контакту (обозначен как L), ноль - к N. Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Устройство совместимо со всеми элементами серии SH200, включая дифференциальные автоматы и УЗО.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Применяет технологию двойного разрыва - при срабатывании отключаются сразу фаза и ноль, исключая опасность сохранения потенциала на нейтрали. Конструкция выполнена из самозатухающего полимера, устойчивого к возгоранию. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Надёжное отключение фазы и нуля одновременно - минимизирует риск поражения током при обслуживании;
• Высокая отключающая способность 6 кА - подходит для современных сетей с повышенной мощностью;
• Узкий профиль (2 модуля) - экономит место в щите;
• Яркая индикация состояния - рычаг чётко показывает “включено” / “отключено”;
• Совместимость с другими изделиями серии SH200 - позволяет легко формировать комплексную защиту;
• Произведён в соответствии с требованиями ABB - проверенная европейская надёжность.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность;
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц;Не использовать в качестве главного рубильника - не рассчитан на частые ручные операции включения/отключения;
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные двигатели) - лучше выбрать характеристику D;
• Требуется свободное пространство глубиной 69 мм - не подходит для тонких или уже заполненных щитов.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Подключение бойлера, стиральной машины, холодильника;
• Обеспечение безопасности осветительных цепей с энергосберегающими лампами;
• Щитовая защита в небольших торговых точках, мастерских, офисах;
• Дополнительный автомат в распределительном щите после основного вводного автомата.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 9,2 кВт (40 А × 230 В);
• Проверьте сечение кабеля - для 40 А минимально допустимо 6 мм2 меди; если используете 2,5 мм2 - выбирайте меньший номинал;
• При замене старого автомата сверьте ширину и тип монтажа - ABB SH201 C 40 NA имеет стандартную форму и легко заменяет аналоги других брендов;
• Не закрывайте щит плотной крышкой без вентиляции - перегрев снижает срок службы;
• При установке в щит с несколькими автоматами оставляйте зазор 5–10 мм между устройствами для лучшего охлаждения.
