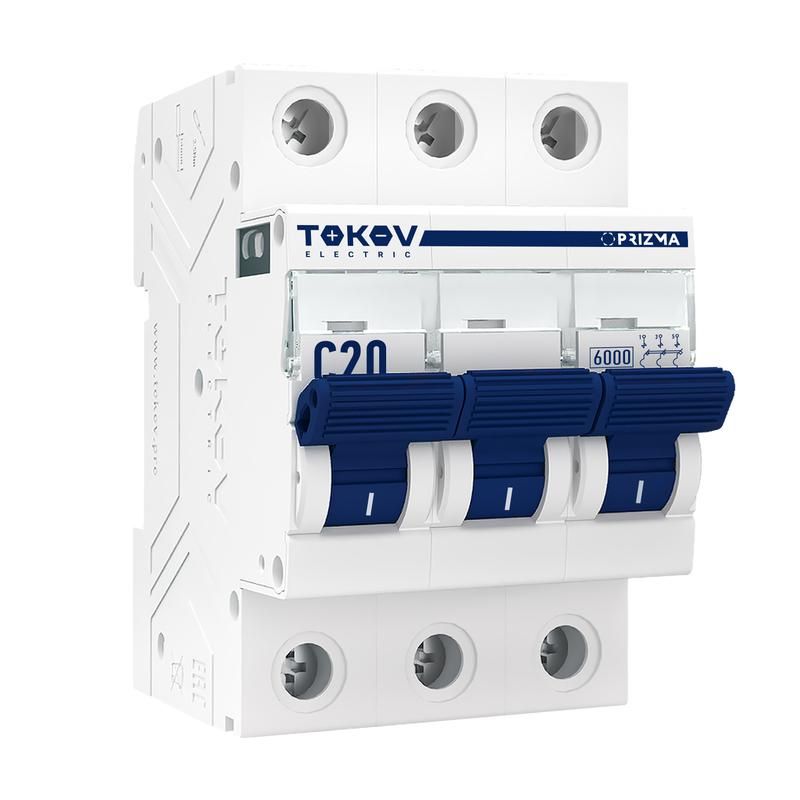

Выключатель автоматический модульный PRIZMA 3п C 20А 6кА TOKOV ELECTRIC TKE-PZ60-MCBI-3-20-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-3-20-c - трёхполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, коммерческих и промышленных объектах, где требуется надёжная защита оборудования на 400 В.

Назначение и область применения

Этот автомат предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Он используется там, где есть три фазы и нагрузка до 20 А. Применяется в распределительных щитах для питания групп розеток, электродвигателей, освещения, нагревательных приборов и другого оборудования на 400 В. Особенно эффективен в условиях умеренно частых пусковых токов, характерных для бытовой и легкой промышленной техники.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы)
• Отключающая способность: 6 кА при 230 В и 400 В - способен безопасно отключить цепь даже при серьёзном КЗ
• Изоляционное напряжение: 500 В
• Импульсное напряжение: 6 кВ - обеспечивает защиту от скачков напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение провода: 1–25 мм2 (моножила), 1–16 мм2 (многожильный гибкий провод)
• Ширина: 3 модуля (54 мм)
• Глубина монтажа: 50 мм
• Рабочий температурный диапазон: от –25 C до +60 C

Совместимость и монтаж

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-3-20-c монтируется на DIN-рейку шириной 35 мм, как стандартные модульные устройства. Устанавливается в распределительные щиты с достаточным свободным местом - глубина монтажа составляет 50 мм. Для подключения используются зажимы с винтовым креплением. Обязательно соблюдать рекомендованное сечение проводов: для моножилы - до 25 мм2, для многожильных - до 16 мм2. Нельзя использовать провода большего сечения - это повредит контактную группу. Все три полюса защищаются одновременно - при срабатывании один из них отключает все фазы.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов EN 60898 и IEC 60898. Отключающая способность 6 кА гарантирует безопасное отключение даже при максимальных токах короткого замыкания. Конструкция исключает самопроизвольное включение после срабатывания. Номинальное импульсное напряжение 6 кВ обеспечивает устойчивость к кратковременным перенапряжениям, типичным для сетей с высокой помеховой активностью.

Преимущества

• Трёхполюсная конструкция позволяет полностью отключить все фазы при аварии - снижает риск поражения током и повреждения оборудования
• Характеристика C оптимальна для смешанных нагрузок - сочетает чувствительность к КЗ и устойчивость к пусковым токам двигателей
• Высокая отключающая способность (6 кА) делает его подходящим для промышленных и многоэтажных зданий
• Широкий диапазон рабочих температур позволяет применять его в неотапливаемых помещениях и на улице внутри закрытых щитов
• Поддерживает как моножилу, так и гибкий многожильный провод - удобен при монтаже в различных условиях

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не допускает попадание воды
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные компрессоры, насосы) - для таких задач нужна характеристика D
• Не применяется в постоянном токе (DC) - только для переменного тока 50 Гц
• Не следует использовать в щитах с ограниченной глубиной менее 50 мм - возможен контакт с задней стенкой

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 4 кВт в цеху
• Щитовая защита группы розеток на 400 В в офисном помещении
• Распределение энергии на конвейерную линию с несколькими приводами
• Автоматическое отключение при КЗ в системе освещения с металлогалогенными лампами

Практические советы

• При подключении многожильного провода используй наконечники - это предотвращает ослабление контакта со временем
• Проверьте соответствие сечения провода и номинала автомата - при использовании 25 мм2 провода на 20 А не будет перегрева
• Если в щите установлено несколько автоматов, убедитесь, что ширина 3 модуля (54 мм) не вызывает переполнения
• Для условий с частыми колебаниями напряжения проверяйте целостность изоляции и плотность затяжки зажимов каждые 6–12 месяцев
• Не заменяйте этот автомат на более слабый - 6 кА является минимально необходимой отключающей способностью для большинства современных сетей
