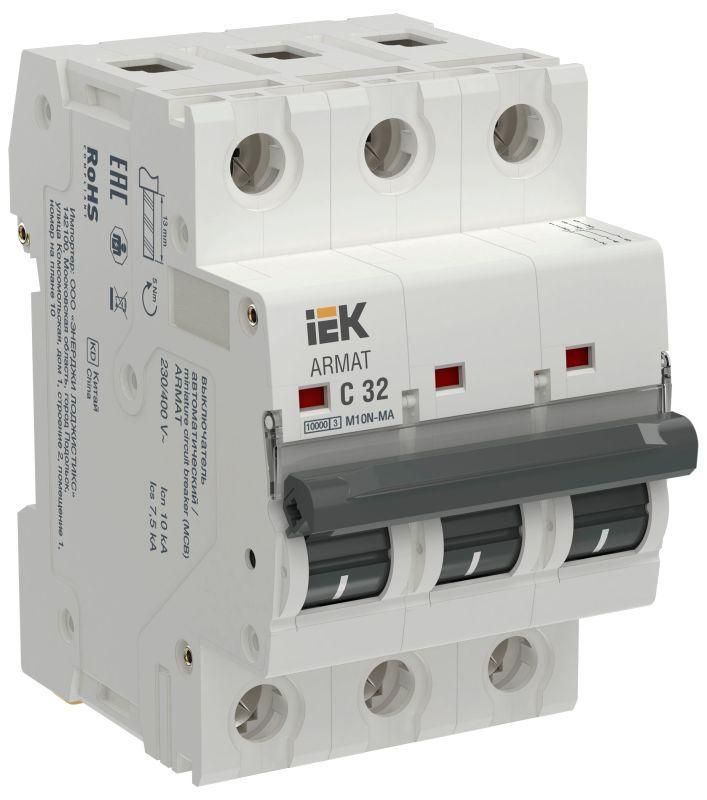

Выключатель автоматический модульный 3п C 32А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-C032

Автоматический выключатель модульный 3-полюсный C 32А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при аварии, но не нужна защита от перегрузки. Выполнен в компактном корпусе, рассчитан на установку на DIN-рейку и работает в широком диапазоне температур. Бренд IEK, артикул ar-m10n-ma-3-c032.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный C 32А M10N-MA без теплового расцепителя предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на высокие токи КЗ. Это делает его идеальным для систем, где перегрузка либо невозможна, либо защищена другим оборудованием.

• Системы аварийной вентиляции и пожаротушения
• Цепи питания насосов, вентиляторов, освещения эмерджэнси
• Участки с уже установленными термическими защитами (например, в частях цепи с тепловыми реле или контакторами)
• Промышленные объекты с многоступенчатой защитой

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает аппарат без повреждений
• Количество полюсов: 3 - отключает все три фазы одновременно
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок со средним пусковым током (электродвигатели, светильники)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 тысяч ампер
• Номинальное напряжение: 400 В переменного тока - для трёхфазных сетей 380/400 В
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между контактами и корпусом
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Сечение провода: 1–25 мм2 - позволяет подключать медные жилы любого распространённого сечения
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для щитов
• Количество модулей: 3 - занимает 3 ширины стандартного модуля (по 17,5 мм каждый)
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов >12,5 мм; не защищён от воды и пыли
• Рабочая температура: от –40 C до +70 C - подходит для холодных помещений и нагреваемых щитов
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной проводящей влаги (типичные условия внутри распределительных щитов)

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный C 32А M10N-MA легко устанавливается на стандартную DIN-рейку. Подходит для всех типов щитов, соответствующих ГОСТ Р 50030.2. Для подключения используйте провода сечением от 1 до 25 мм2. Зажимы рассчитаны на многожильные и одножильные провода - зажимайте плотно, без заусенцев. Убедитесь, что в щите достаточно места: 3 модуля = 52,5 мм ширины. Совместим с другими устройствами серии ARMAT от IEK - можно собирать комплексную защиту.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает классическую двухступенчатую защиту: мгновенное отключение при КЗ и механическая целостность при предельных токах. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в обычных закрытых электрошкафах. Не предназначен для открытого монтажа или мест с повышенной влажностью, так как степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Не требует настройки тепловой защиты - снижает риск ложных срабатываний при пусках двигателей
• Высокая отключающая способность (10 кА) - надёжно защищает оборудование даже при серьёзных КЗ
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений и технологических площадок
• Совместимость с сериями ARMAT - возможность унифицировать щит по компонентам
• Простота монтажа - стандартный форм-фактор, удобные зажимы, ясная маркировка

Ограничения применения

• НЕ применяется в цепях, где возможна длительная перегрузка - отсутствует тепловая защита!
• Не используется в домашних щитах, квартирах, офисах - там необходима защита и от перегрузки
• Не монтируется вне закрытых щитов - IP20 не защищает от влаги, пыли, внешнего воздействия
• Не подходит для цепей с очень высоким пусковым током (>10×Iн) - может ложно сработать при запуске мощных двигателей
• Требует обязательной установки тепловой защиты на входе или в составе оборудования (например, через контактор с реле перегрузки)

Примеры использования

• Щит аварийной вентиляции в подземном паркинге - питание вентиляторов, работающих только при пожаре
• Линия питания пожарного насоса - отдельный автомат после основного автомата с тепловой защитой
• Цепь управления сигнализацией пожаротушения - только КЗ-защита, так как управление осуществляется контроллером
• Промышленный участок с несколькими двигателями - здесь один автомат защищает от КЗ, а каждому мотору назначен отдельный тепловой реле

Практические советы

• Обязательно проверьте, есть ли в вашей схеме защита от перегрузки - этот автомат её не заменяет
• Выбирайте этот выключатель только тогда, когда другие элементы цепи (контакторы, реле) уже обеспечивают тепловую защиту
• При сборке щита поместите его рядом с тепловыми расцепителями - так проще диагностировать причину отключения
• Не путайте с обычным автоматом: на корпусе нет кнопки “T” (thermal), только “M” (magnetic) - это сигнал, что это только магнитный расцепитель
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику C и тот же номинал 32 А
• Для систем с высоким пусковым током (более 8×32=256 А) рекомендуется использовать характеристику D вместо C
