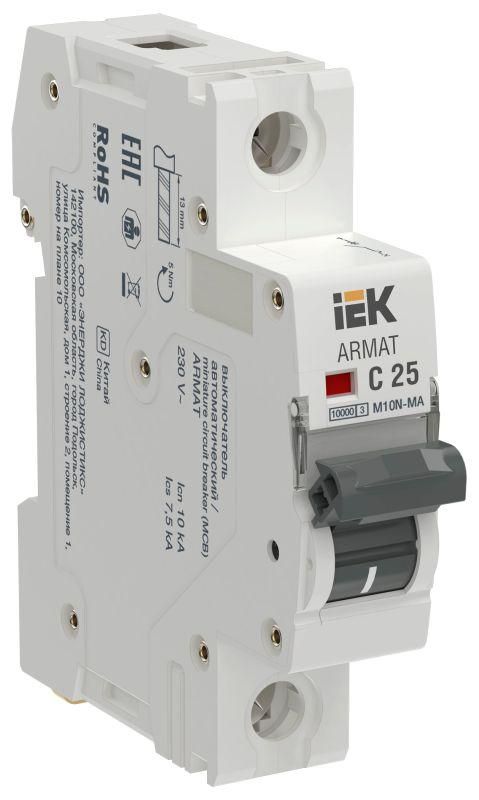

Выключатель автоматический модульный 1п C 25А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-1-C025

Автоматический выключатель модульный 1P C 25А M10N-MA без теплового расцепителя - устройство от бренда IEK из серии ARMAT, предназначенное исключительно для защиты цепей от короткого замыкания. Подходит для систем аварийной вентиляции и пожаротушения, где требуется быстрое отключение при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель модульный 1P C 25А M10N-MA без теплового расцепителя используется там, где необходима защита только от короткого замыкания, а защита от перегрузки обеспечивается другим оборудованием. Основные области применения - системы аварийной вентиляции, пожаротушения, насосные станции и другие критически важные нагрузки, требующие надёжного отключения при КЗ без задержек.

Технические характеристики

• Число полюсов: 1P
• Характеристика срабатывания: C (номинальный ток срабатывания - 5–10 I_n)
• Номинальный ток: 25 А
• Номинальная отключающая способность: 10 кА
• Отсутствует тепловой расцепитель - защита от перегрузки не предусмотрена
• Монтаж на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель модульный 1P C 25А M10N-MA совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в щитах управления, распределительных шкафах и групповых щитках. Для работы требуется внешнее устройство защиты от перегрузки - например, контактор с термической защитой или предохранитель. Прямое подключение проводов: вход сверху, выход снизу. Сечение жил - до 25 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Отключение происходит за счет электромагнитного расцепителя, что гарантирует быстрое отключение при токе КЗ. Без теплового расцепителя не подлежит регулировке и не имеет функции времязадержки при перегрузке.

Преимущества

• Высокая отключающая способность - 10 кА, достаточная для большинства промышленных объектов
• Стабильная работа при импульсных токах, характерных для пуска двигателей
• Подходит для установки в условиях повышенной влажности и температурных колебаний
• Совместим с другими аппаратами серии ARMAT - удобно комплектовать щиты

Ограничения применения

Не применяется в цепях, где возможны длительные перегрузки - например, освещение, розеточные группы, нагревательные приборы. Не заменяет обычный автомат с двумя расцепителями. Не допускается использование в качестве единственной защиты - обязательно наличие внешнего средства защиты от перегрузки. Не рекомендован для бытовых щитов без специальных требований.

Примеры использования

• Защита питающей линии пожарного насоса в системе противопожарной защиты
• Отключение вентиляционного канала аварийной вытяжки при КЗ
• Щит управления лифтом, где перегрузка контролируется частотным преобразователем
• Цепи с постоянным током нагрузки, где перегрузка уже защищена другим устройством

Практические советы

• Выбирая автоматический выключатель модульный 1P C 25А M10N-MA, убедитесь, что перегрузка защищена отдельно - через предохранитель, контактор с термореле или другой автомат.
• Проверьте посадочный диаметр клемм - он рассчитан на провода до 25 мм2; более толстые жилы потребуют переходника.
• Не используйте этот аппарат вместо стандартного 1P C25A с тепловым расцепителем - они не взаимозаменяемы.
• При комплектации щита сочетайте M10N-MA с другими элементами серии ARMAT для единообразия и сертифицированной совместимости.
