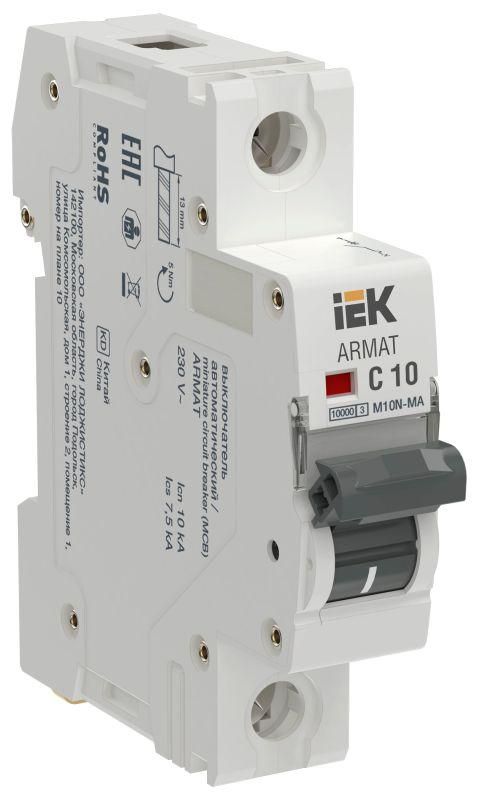

Выключатель автоматический ARMAT M10N-MA C 10А без теплового расцепителя IEK (ИЭК) AR-M10N-MA-1-C010

Автоматический выключатель модульный 1P C 10А M10N-MA без теплового расцепителя - это устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при аварии, но не нужна защита от перегрузки. Бренд IEK, артикул ar-m10n-ma-1-c010, соответствует требованиям серийного производства ARMAT.

Назначение и область применения

Автоматический выключатель модульный 1P C 10А M10N-MA без теплового расцепителя предназначен только для защиты от короткого замыкания. Он не реагирует на длительную перегрузку - это важно учитывать при проектировании. Основная сфера применения - системы аварийной вентиляции, пожаротушения, насосные станции и другие объекты, где необходимо гарантированное отключение при КЗ, но защита от перегрева уже обеспечена другим оборудованием (например, термореле или частотным преобразователем).

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает аппарат без повреждений;
• Количество полюсов: 1 - управляет одной фазой сети;
• Род тока: переменный (AC), 50 Гц - работает в сетях 220/400 В;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средним пусковым током (электромоторы, светильники);
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами;
• Номинальное напряжение изоляции: 500 В - допустимый максимум для изоляции внутренних элементов;
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения;
• Сечение провода: 1–25 мм2 - можно подключить одножильный или многожильный провод подходящего сечения;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только внутри закрытых щитов;
• Рабочая температура: от –40 C до +70 C - подходит для установки в неотапливаемых помещениях и на улице (внутри герметичного шкафа);
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и умеренной влажности в помещении;
• Количество модулей: 1 - занимает один стандартный модуль (17,5 мм) на DIN-рейке.

Совместимость и монтаж

Устройство совместимо с любыми DIN-рейками стандарта EN 60715. Устанавливается в распределительные щиты с достаточным свободным местом. Подключение проводов осуществляется зажимами с усилием 0,8–1,0 Нм - не переусердствуйте, чтобы не повредить контакты. Для надёжности используйте наконечники типа ШП или ШЛ при сечении более 10 мм2. Автоматический выключатель модульный 1P C 10А M10N-MA не требует специальных инструментов для монтажа - достаточно отвертки и тестера перед включением.

Безопасность и стандарты

Произведено в соответствии с международными стандартами IEC 60947-2. Соответствует требованиям ГОСТ Р 50030.2. Сертифицирован для использования в системах жизнеобеспечения. Отсутствие теплового расцепителя делает его несоответствующим нормам для обычных осветительных и силовых цепей - применение возможно только в рамках проекта, где учтены все риски.

Преимущества

• Высокая коммутационная способность (10 кА) - надёжно отключает даже мощные КЗ;
• Широкий диапазон рабочих температур - позволяет использовать в суровых условиях;
• Фиксированная характеристика “C” - оптимальна для оборудования с пусковыми токами;
• Минимальная высота (1 модуль) - экономит место в щите;
• Совместимость с другими устройствами серии ARMAT - легко формировать комплекты защиты.

Ограничения применения

Не используется в качестве основной защиты от перегрузки. Нельзя устанавливать в цепях, где нет внешней защиты от долговременного превышения тока (например, в жилых домах, офисах, типовых распределительных щитках). Не подходит для питания нагревательных приборов, светодиодных лент, компьютеров - там необходима тепловая защита. Также запрещено применять вместо УЗО или дифференциального автомата - он не реагирует на утечки тока.

Примеры использования

• Защита питающего кабеля насоса противопожарной системы - КЗ вызовёт мгновенное отключение, предотвращая возгорание;
• Цепь управления вентилятором аварийной вытяжки - отключение при пробое двигателя;
• Подключение к выходу частотного преобразователя - преобразователь сам контролирует перегрузку, а автомат лишь защищает от КЗ;
• Щиты на промышленных объектах, где каждая цепь имеет свою систему контроля тока.

Практические советы

• Обязательно проверьте, что в вашей схеме есть другой элемент (термореле, реле перегрузки, ПЛК) для защиты от перегрузки - иначе оборудование может выйти из строя;
• При использовании в холодных помещениях убедитесь, что щит не продувается ветром - хотя автомат рассчитан на –40 C, конденсат внутри может вызвать коррозию;
• Не путайте этот автомат с обычным 1P C10 - у него нет теплового расцепления, поэтому внешне они почти идентичны, но функционально различаются;
• При замене старого автомата - обязательно отключите питание и проверьте, что новый ar-m10n-ma-1-c010 установлен в правильной цепи - неверное применение может привести к пожару.
