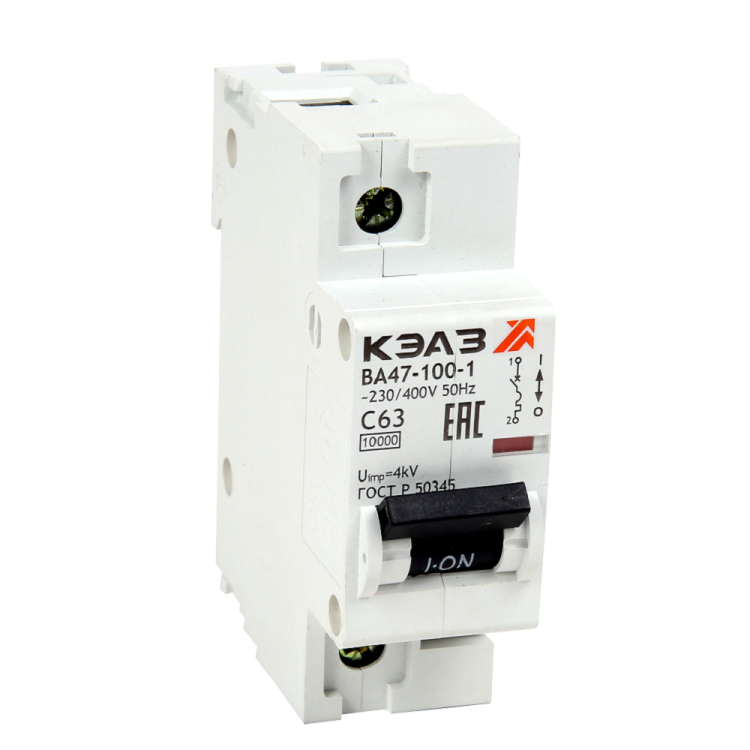

Выключатель автоматический модульный 1п C 10А 10кА ВА47-100-1C10-УХЛ3 КЭАЗ 318166

Автоматический выключатель ВА47-100-1C10-УХЛ3 от КЭАЗ - однополюсный устройство для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку, рассчитан на работу в суровых условиях и применяется там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-100-1C10-УХЛ3 предназначен для защиты электрических цепей напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасную коммутацию нагрузки, отключает цепь при перегрузке или коротком замыкании и позволяет вручную включать/выключать питание. Применяется в распределительных щитах жилых домов, офисов, производственных участков и объектов с невысокими требованиями к стоимости оборудования.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети.
• Номинальная отключающая способность: 10 кА - максимальная величина тока короткого замыкания, которую выключатель может безопасно прервать.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, освещение, бытовые приборы, насосы.
• Количество полюсов: 1 - защищает одну фазу цепи.
• Номинальное напряжение изоляции: 230 В - уровень изоляции между токоведущими частями и корпусом.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, например, от молний или коммутаций.
• Модульная ширина: 1,5 модуля - занимает 1,5 стандартных модулей на DIN-рейке (≈27 мм).
• Сечение провода: 2,5–35 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами и от предметов более 12,5 мм; пылевлагозащита отсутствует.
• Рабочий температурный диапазон: от –60 C до +40 C - подходит для холодных помещений, неотапливаемых зданий, наружных щитов в умеренном климате.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в местах с высоким уровнем переходных процессов.
• Частота: 50 Гц - работает только в сетях с промышленной частотой.
• Глубина монтажа: 71 мм - требуемое пространство за DIN-рейкой для правильной установки.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной влажности, типично для внутренних помещений.

Совместимость и монтаж

Выключатель ВА47-100-1C10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступные после снятия крышки. Максимальное сечение провода - 35 мм2, минимальное - 2,5 мм2. Не рекомендуется использовать многожильные провода без наконечников, так как они могут деформироваться при затяжке. Устройство совместимо со всеми моделями КЭАЗ серии Бюджетный модуль и другими устройствами того же форм-фактора.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Наличие механической блокировки исключает случайное включение при ремонте. Отсутствие защиты от пыли и влаги (IP20) делает применение вне закрытых щитов недопустимым.

Преимущества

• Низкая стоимость благодаря оптимизации конструкции - идеален для массового использования.
• Высокая отключающая способность (10 кА) - обеспечивает защиту даже при серьёзных КЗ.
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых помещениях и на улице внутри герметичных щитов.
• Поддержка больших сечений проводов (до 35 мм2) - удобно для мощных потребителей и длинных линий.
• Совместимость с системами автоматического управления через внешние контакты (при наличии дополнительной комплектации).

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не защищает от воды и пыли.
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц.
• Не рекомендован для защиты двигателей с высоким пусковым током (например, компрессоры, крупные насосы); лучше выбрать характеристику D.
• Имеет ограниченный срок службы при частых включениях/отключениях - не предназначен для частой ручной коммутации.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отключение световой нагрузки в подъезде или на лестничной клетке.
• Щитовая защита для маломощных станков, сварочных аппаратов, нагревателей.
• Вводные автоматы в щитах малоэтажных домов, когда используется несколько последовательных уровней защиты.
• Резервные автоматы в промышленных щитах с ограниченным бюджетом.

Практические советы

• Выбирая этот автомат, проверьте, что ваша сеть действительно не превышает 400 В и работает на 50 Гц.
• При использовании проводов сечением менее 4 мм2 используйте наконечники для лучшего контакта.
• Убедитесь, что глубина шкафа минимум 71 мм - иначе выключатель не войдёт полностью.
• Для защиты от утечек тока обязательно сочетайте с УЗО - сам по себе он не реагирует на токи утечки.
• Если планируете частую ручную коммутацию, выбирайте устройства с увеличенным ресурсом - ВА47-100 рассчитан на базовое использование.
• При сборке щита соблюдайте порядок: сначала ввод, потом УЗО, затем групповые автоматы - так обеспечивается координация защиты.
