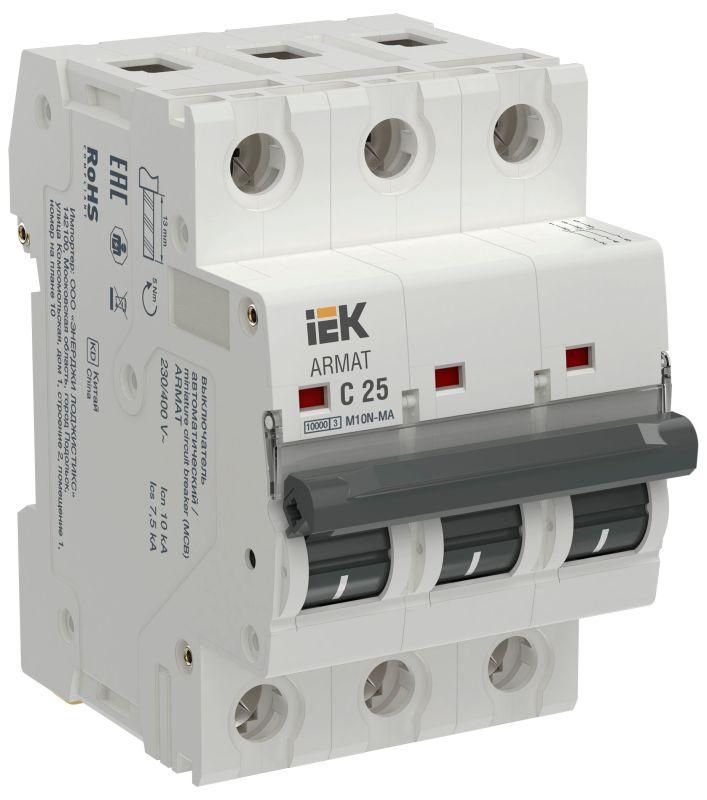

Выключатель автоматический модульный 3п C 25А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-C025

Автоматический выключатель модульный 3-полюсный C 25А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при аварии, но не нужна защита от перегрузки. Выполнен в компактном корпусе, рассчитан на установку на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный C 25А M10N-MA без теплового расцепителя предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на высокие токи КЗ. Это делает его идеальным для систем, где перегрузки контролируются другими средствами, а главная задача - мгновенно отключить цепь при аварии.

• Системы аварийной вентиляции и пожаротушения
• Цепи питания насосов, вентиляторов, эскалаторов с внешним управлением перегрузкой
• Участки электроустановок, где уже установлены термические расцепители на другом уровне (например, в щите управления)

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает аппарат без повреждений
• Количество полюсов: 3 - защищает все три фазы одновременно
• Род тока: переменный (AC), частотой 50 Гц - подходит для сетей 220/380 В
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок со средним пусковым током (электродвигатели, освещение)
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шкафами и распределительными щитами
• Количество модулей: 3 - занимает 3 стандартных модуля (по 17,5 мм каждый)
• Сечение провода: 1–25 мм2 - позволяет подключать медные жилы от тонких до мощных
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при работе в сетях до 400 В
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов >12,5 мм; не защищён от воды и пыли
• Рабочая температура: от –40 C до +70 C - подходит для холодных помещений и нагреваемых зон
• Степень загрязнения 2: допустимо наличие неметаллической пыли и умеренная влажность - типичные условия внутри щита

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный C 25А M10N-MA без теплового расцепителя устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его в направляющих. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать наконечники (штыревые или трубчатые) для жил сечением более 10 мм2. Устройство совместимо с другими элементами серии ARMAT от IEK: контакторами, реле, УЗО.

Не требует специального обслуживания. После срабатывания можно вручную вернуть рычаг в положение «ВКЛ» после устранения причины КЗ.

Безопасность и стандарты

Выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для использования в промышленных и коммунальных объектах. Степень защиты IP20 обеспечивает безопасность при доступе только к закрытым щитам. Номинальное импульсное напряжение 6 кВ соответствует классу перенапряжения III - подходит для установки в распределительных щитах второго уровня.

Преимущества

• Отсутствие теплового расцепителя снижает риск ложного срабатывания при пусковых токах двигателей
• Высокая отключающая способность (10 кА) обеспечивает надёжность даже при серьёзных КЗ
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений и наружных щитов
• Совместимость с сериями ARMAT от IEK - легко интегрируется в существующую арматуру
• Компактный формат (3 модуля) экономит место в щите

Ограничения применения

• Не применяется в цепях, где возможны длительные перегрузки - отсутствует тепловая защита
• Не используется в бытовых условиях без дополнительной защиты (например, УЗО или автоматов с тепловым расцепителем на входе)
• IP20 не защищает от влаги - запрещена установка во влажных помещениях без герметизации щита
• Подходит только для AC-сетей - не работает в DC-системах

Примеры использования

• Защита трёхфазного вентилятора в системе дымоудаления - пусковой ток велик, но перегрузка контролируется частотным преобразователем
• Щит пожаротушения: автомат отключает насос при КЗ, но не реагирует на временные колебания тока при запуске
• Линия питания лифта: основная защита от перегрузки реализована в пульте управления, здесь нужен только КЗ-защитник

Практические советы

• Выбирая этот автомат, убедитесь, что перегрузка в вашей цепи уже защищена другим устройством - иначе есть риск выхода оборудования из строя
• При использовании в холодных условиях проверьте, чтобы провода не стали хрупкими - особенно при температуре ниже –20 C
• При сборке щита соблюдайте минимальный зазор между этим автоматом и другими элементами - IP20 не предохраняет от попадания пыли внутрь щита
• Для жил сечением 16–25 мм2 используйте наконечники - так надёжнее и удобнее затягивать контакт
• Обращайте внимание на артикул: M10N-MA - именно эта модель не имеет теплового расцепителя. Полные аналоги с тепловой защитой имеют другие окончания в названии
