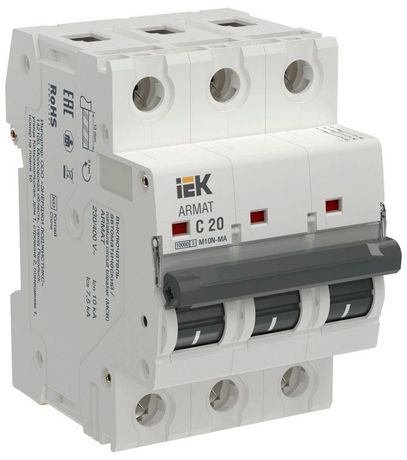

Выключатель автоматический модульный 3п C 20А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-C020

Автоматический выключатель модульный 3-полюсный C 20А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при аварии, но не нужна защита от перегрузки. Бренд IEK, артикул ar-m10n-ma-3-c020.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный C 20А M10N-MA без теплового расцепителя предназначен только для защиты от короткого замыкания. Он не реагирует на длительную перегрузку - поэтому используется в системах, где перегрев проводов контролируется другими средствами, например термореле или внешними УЗО.

Основные области применения: системы аварийной вентиляции, пожаротушения, насосные станции, оборудование с высокими пусковыми токами (например, мощные двигатели), где необходима надёжная отсечка при КЗ, но нельзя допустить ложного срабатывания из-за временной перегрузки.

Технические характеристики

• Тип: автоматический выключатель, только магнитный расцепитель (без теплового)
• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает устройство без повреждений
• Количество полюсов: 3 - защищает три фазы одновременно
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала (подходит для нагрузок с умеренными пусковыми токами, например, двигатели, освещение)
• Номинальное напряжение: 400 В переменного тока (AC) - работает в трёхфазных сетях 380/400 В
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения
• Номинальное импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения (молнии, коммутационные броски)
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Максимальное сечение провода: 1–25 мм2 - можно подключать медные жилы любого сечения в этом диапазоне
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только внутри щитов
• Рабочая температура: от –40 C до +70 C - подходит для установки в неотапливаемых помещениях и на улице (внутри закрытых шкафов)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность, типичная для внутренних помещений
• Количество модулей: 3 - занимает 3 стандартных места на DIN-рейке (1 модуль = 17,5 мм)
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный C 20А M10N-MA легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейке - никаких болтов или инструментов не требуется.

Подключение проводов осуществляется через зажимы на верхней и нижней части корпуса. Все три полюса имеют одинаковые входные и выходные клеммы - важно соблюдать правильную фазировку при подключении. Сечение проводов должно находиться в пределах 1–25 мм2. Жилы должны быть зачищены на 9–10 мм, плотно затянуты усилием 0,5–0,7 Нм (не переусердствовать!).

Устройство совместимо с любыми щитами, поддерживающими модульные автоматы серии ARMAT от IEK. Может использоваться в паре с УЗО или дифавтоматами для комплексной защиты.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для работы в условиях степени загрязнения 2 и класса перенапряжения III. Отключение при КЗ происходит за доли секунды - снижает риск возгорания и повреждения оборудования.

Не имеет функции защиты от утечек тока - не заменяет УЗО! Для обеспечения безопасности человека необходимо использовать отдельное УЗО или дифференциальный автомат.

Преимущества

• Надёжное срабатывание при коротком замыкании даже при высоких пусковых токах благодаря характеристике C
• Отсутствие теплового расцепителя исключает ложные отключения при запуске двигателей или нагреве оборудования
• Широкий диапазон рабочих температур позволяет применять в холодных и жарких помещениях
• Высокая отключающая способность (10 кА) - подходит для промышленных объектов с большими токами КЗ
• Простой и быстрый монтаж на DIN-рейку

Ограничения применения

• Не защищает от перегрузки - нельзя использовать в обычных группах освещения или розетках без дополнительной защиты
• Не подходит для цепей с чувствительным оборудованием, требующим точной защиты от перегрева
• IP20 - не предназначен для открытой установки, влажных или пыльных мест вне щита
• Только для переменного тока - не работает в цепях постоянного тока
• Не рекомендуется для слаботочных систем (сигнализация, управление) - слишком большой порог срабатывания

Примеры использования

• Защита трёхфазного насоса в системе пожаротушения - пусковые токи высокие, но перегрузка контролируется реле времени
• Линия питания вентиляторов аварийной вентиляции - важна скорость отключения при КЗ, а не защита от долговременного превышения тока
• Цепь управления крупным компрессором - установлен рядом с УЗО, чтобы отделить защиту от перегрузки и от КЗ
• Щитовая на производстве, где есть несколько мощных двигателей - каждый двигатель защищён этим автоматом, а перегрузка - отдельным тепловым реле

Практические советы

• Выбирая этот автомат, убедитесь, что перегрузка уже защищена другим устройством - иначе возможен перегрев проводов и пожар
• При установке в щите с несколькими автоматами - поместите его после УЗО, если он стоит в одной цепи
• Не используйте для однофазных потребителей - лучше взять двухполюсный вариант с тепловым расцепителем
• Проверьте посадочные размеры: 3 модуля = 52,5 мм - убедитесь, что в вашем щите хватает свободного места
• Для обслуживания - отключите питание, так как контакты не имеют видимого разрыва при выключенном положении
• Срок службы: при соблюдении условий эксплуатации - более 10 000 операций включения/выключения
