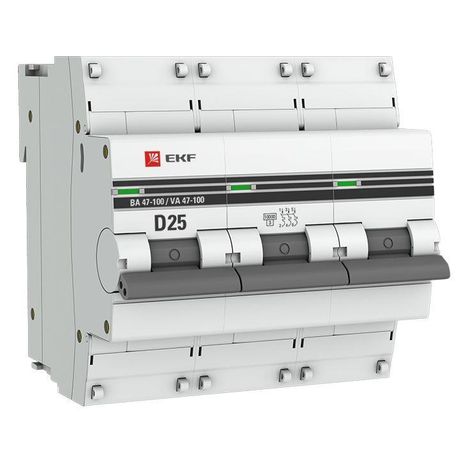

Выключатель автоматический модульный 3п D 25А 10кА ВА 47-100M без теплового расцеп. PROxima EKF mcb47100m-3-25D-pro

Автоматический выключатель ВА 47-100M 3P 25A D 10кА EKF PROxima - трёхполюсный коммутационный аппарат без теплового расцепителя, предназначенный для защиты цепей от коротких замыканий. Применяется в системах с высокими пусковыми токами, где требуется только мгновенная отсечка, а защита от перегрузок реализуется внешними устройствами.

Назначение и область применения

Этот автомат используется там, где необходима быстрая отсечка при коротком замыкании, но защита от длительных перегрузок не нужна - потому что она уже обеспечена другим оборудованием. Подходит для питания двигателей, сварочных аппаратов, мощных насосов, конвейеров и других нагрузок с высокими пусковыми токами. Устанавливается в щитах жилых, промышленных и общественных зданий. Отсутствие теплового расцепителя делает его специализированным решением, а не универсальным автоматом.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, подходит для высоких пусковых токов
• Тип тока: переменный (AC), частота 50 Гц
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Сечение подключаемых проводов: 1–25 мм2
• Ширина по модулям: 4,5 (занимает 4,5 стандартных модулей на DIN-рейке)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Рабочий температурный диапазон: от –25 C до +50 C
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• С коммутируемым нейтралью: да - нулевой провод тоже размыкается при отключении
• Степень загрязнения: 2 - предназначен для установки в помещениях с умеренной запылённостью

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 45 мм. Клеммы рассчитаны на провода сечением от 1 до 25 мм2 - можно использовать одножильные и многожильные провода, предварительно обжатые наконечниками. Наличие пластиковой крышки над клеммами позволяет опломбировать выключатель после монтажа - это важно для объектов с контролируемым доступом. Ручка управления имеет четкий фиксированный ход и цветовой индикатор: положение «ON» - зелёный, «OFF» - красный.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 - нормам для автоматических выключателей, применяемых в бытовых и аналогичных условиях. Конструкция исключает случайный доступ к токоведущим частям благодаря герметичной крышке. Компоненты выполнены из самозатухающего пластика, устойчивого к возгоранию. Устройство не предназначено для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от внешних воздействий.

Преимущества

• Отсутствие теплового расцепителя снижает риск ложных срабатываний при пуске оборудования с высокими токами
• Цветовая индикация состояния контактов ускоряет диагностику
• Пластиковая крышка над клеммами повышает безопасность и позволяет пломбировать устройство
• Высокая отключающая способность (10 кА) гарантирует надёжную работу даже при серьёзных авариях
• Поддержка коммутируемого нейтрали - соответствие современным требованиям безопасности

Ограничения применения

• Не подходит для защиты от перегрузок - необходимо использовать внешние термореле, контакторы или другие устройства
• Запрещено применять в открытых, сырых или пыльных местах - степень защиты IP20 не допускает воздействия окружающей среды
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50 Гц
• Не следует использовать в качестве основного аппарата защиты в бытовых щитках - только как часть сложной системы

Примеры использования

• Защита двигателя насоса в системе водоснабжения - пусковой ток достигает 6–8 кратного значения, тепловой расцепитель дал бы ложное срабатывание
• Щит управления конвейерной линией - автомат включен последовательно с тепловым реле, которое отвечает за перегрузку
• Питание сварочного аппарата - высокие импульсы тока во время дугового разряда не должны вызывать отключение
• Индустриальные панели с частотными преобразователями - когда защита от перегрузок уже реализована в самом преобразователе

Практические советы

• Выбирая этот автомат, убедитесь, что ваша система уже имеет защиту от перегрузок - иначе оборудование будет работать без защиты
• При подключении используйте наконечники для многожильных проводов - особенно при сечении выше 10 мм2
• Проверьте посадочные размеры в щите: глубина 45 мм и ширина 4,5 модуля - не забудьте про зазоры для остальных элементов
• После монтажа обязательно опломбируйте крышку - это обязательное условие для многих объектов по правилам электроустановок
• Не путайте с обычными автоматами: ВА 47-100M 25A D EKF PROxima - это не универсальный выключатель, а специализированное решение для конкретных задач
