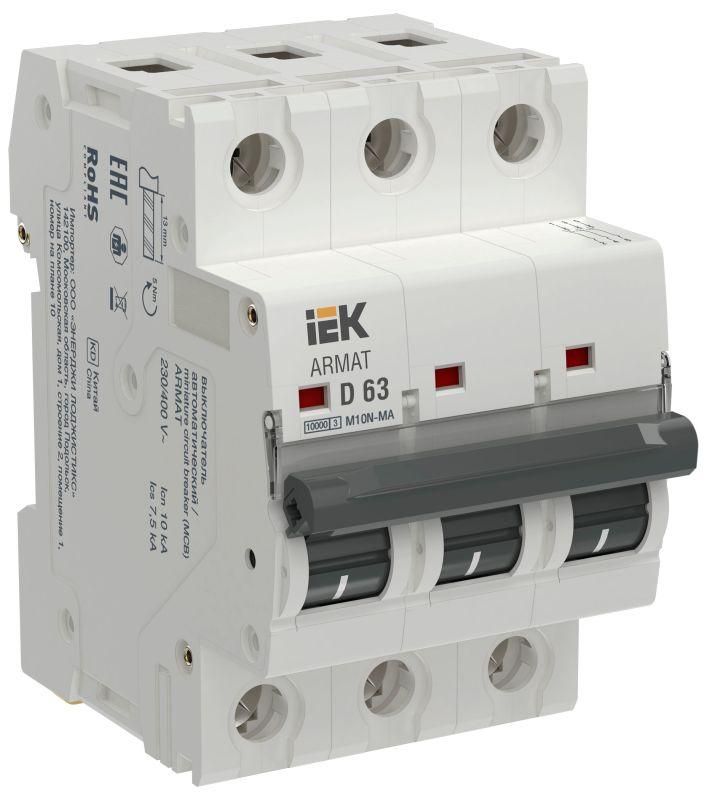

Выключатель автоматический модульный 3п D 63А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-D063

Автоматический выключатель модульный 3-полюсный D 63А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при высоких пусковых токах, особенно в системах аварийной вентиляции и пожаротушения. Производится компанией IEK в серии ARMAT.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный D 63А M10N-MA без теплового расцепителя предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на внезапные скачки тока. Это делает его идеальным для оборудования с высокими пусковыми токами, таких как мощные насосы, вентиляторы, компрессоры и другие устройства, которые запускаются с большими нагрузками.

Основные области применения: системы аварийной вентиляции, пожаротушения, эскалаторы, лифты, оборудование с частыми пусками. Также используется в составе комплексных схем, где защита от перегрузок обеспечивается другими аппаратами (например, контакторами с термореле).

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 3 - защищает все три фазы одновременно, подходит для трёхфазных сетей.
• Характеристика расцепления: D - срабатывает при токе 10–20 кратном от номинала; оптимальна для высоких пусковых токов.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 тысяч ампер.
• Номинальное напряжение: 400 В переменного тока - рассчитан на использование в трёхфазных сетях 380/400 В.
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями.
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям, например, от ударов молнии или коммутационных помех.
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до достаточно толстых, подходящих для 63 А.
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами.
• Количество модулей: 3 - занимает три стандартных модуля ширины в распределительном щите.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли - применяется только внутри закрытых щитов.
• Рабочая температура: от –40 C до +70 C - работает в широком диапазоне, включая холодные помещения и жаркие технические зоны.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной проводящей влаги - соответствует условиям типичных электроустановок.

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный D 63А M10N-MA монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет три модуля - требует свободного места в щите минимум 54 мм (по ширине одного модуля 18 мм). Подключение проводов осуществляется через верхние или нижние зажимы - в зависимости от схемы питания. Для надёжного контакта используйте провода сечением 1–25 мм2, затягивайте винты моментом около 1,5–2 Нм. Не рекомендуется использовать многожильные провода без наконечников - возможен контактный нагрев.

Устройство совместимо с другим оборудованием серии ARMAT от IEK: можно устанавливать рядом с аналогичными выключателями, УЗО, реле контроля фаз. Обеспечьте достаточное расстояние между аппаратами для теплоотвода - особенно при плотной компоновке.

Безопасность и стандарты

Автоматический выключатель модульный 3-полюсный D 63А M10N-MA соответствует требованиям ГОСТ IEC 60947-2 и EN 60947-2. Сертифицирован для использования в промышленных и коммерческих установках. Имеет класс исполнения по степени загрязнения 2 и уровень перенапряжения III - подходит для установки в распределительных щитах II категории. Не предназначен для эксплуатации во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с крупными КЗ, характерными для промышленного оборудования.
• Характеристика D - предотвращает ложные срабатывания при пуске двигателей и других устройств с высокими пусковыми токами.
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях, на улице внутри герметичных щитов.
• Стандартный форм-фактор - легко интегрируется в существующие щитовые решения.
• Произведено в рамках серийной линейки ARMAT - гарантированная совместимость с другими изделиями IEK.

Ограничения применения

• Не защищает от перегрузок - обязательно нужна внешняя защита (например, тепловое реле или контактор с термозащитой).
• IP20 - нельзя устанавливать в условиях повышенной влажности, пыли или открытых площадках.
• Подходит только для переменного тока - не применять в цепях постоянного тока.
• Не предназначен для частого ручного включения/выключения - не является рубильником.
• Не следует использовать в качестве основного аппарата управления - только для защиты от КЗ.

Примеры использования

• Защита трёхфазного вентилятора в системе дымоудаления - пусковой ток достигает 8×Iн, но КЗ - опасность, которую этот выключатель отключает за миллисекунды.
• Цепь питания насоса пожаротушения - после пуска насоса нормально работает, но при пробое обмотки - выключатель отключает питание, чтобы предотвратить возгорание.
• Лифтовые механизмы - используются в паре с контактором, где тепловую защиту выполняет реле, а автомат - только от КЗ.
• Приводы больших ворот или конвейеров - когда есть риск замыкания на корпус двигателя, но перегрузки контролируются другим устройством.

Практические советы

• Выбирая автоматический выключатель модульный 3-полюсный D 63А M10N-MA, убедитесь, что перегрузка уже защищена - иначе система будет небезопасна.
• Проверяйте посадочные размеры перед монтажом: 3 модуля = 54 мм, учитывайте зазоры для вентиляции и обслуживания.
• Используйте наконечники на многожильных проводах - особенно при сечении выше 10 мм2 - это снижает риск нагрева и окисления.
• Не устанавливайте рядом с источниками тепла (например, с преобразователями частоты) - температура внутри щита может превысить 70 C.
• При проектировании схемы - всегда указывайте, что это “без теплового расцепителя” - чтобы другой специалист не принял его за обычный автомат.
• Для проверки работоспособности используйте тестер - не полагайтесь на рычаг: механическая целостность не гарантирует электрическую.
