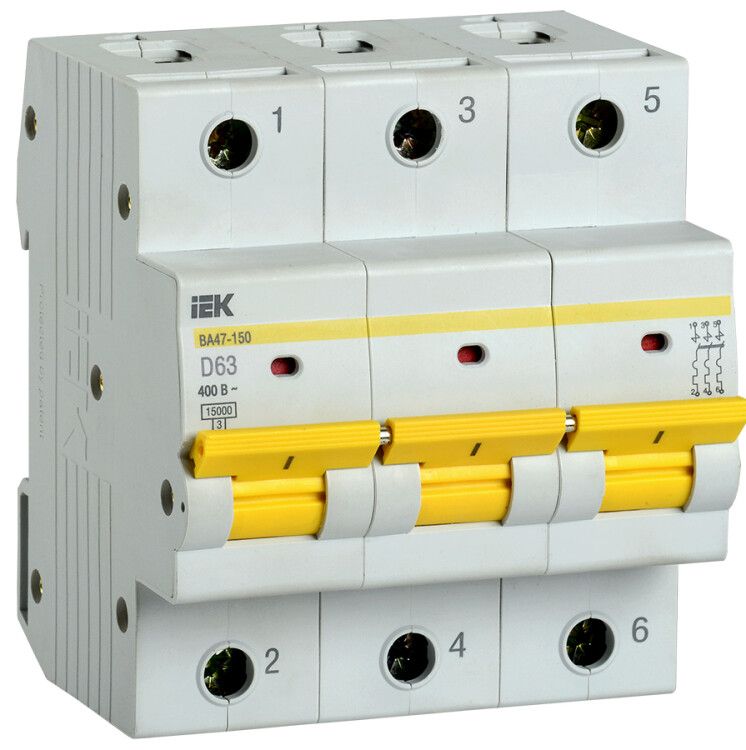

Выключатель автоматический трехполюсный ВА47-150 63А D 15кА KARAT | MVA50-3-063-D IEK

Автоматический выключатель ВА47-150 3-полюсный 63А 15кА характеристика D от бренда IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Модульный выключатель ВА47-150 устанавливается на DIN-рейку и подходит для промышленного и бытового использования. Артикул mva50-3-063-d соответствует сериям KARAT.

Назначение и область применения

Автоматический выключатель ВА47-150 защищает распределительные и групповые цепи от сверхтоков, возникающих при коротком замыкании или длительной перегрузке. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть переменного тока 380–400 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 000 А;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске мощных нагрузок;
• Тип напряжения: AC - работает только с переменным током;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 4,5 модуля - занимает 81 мм на DIN-рейке (1 модуль = 18 мм);
• Степень защиты: IP40 - защищён от доступа инструментов и частиц больше 1 мм, но не герметичен;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Способ монтажа: на DIN-рейку - стандартный крепёж для щитов.

Совместимость и монтаж

Выключатель ВА47-150 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место шириной 81 мм. Клеммы рассчитаны на медные провода сечением от 1,5 до 35 мм2. Убедитесь, что провода правильно затянуты - недостаточное усилие вызывает нагрев, избыточное - повреждение контакта. Выключатель можно комбинировать с другими устройствами серии KARAT: УЗО, реле напряжения, контактными модулями.

Безопасность и стандарты

Автоматический выключатель ВА47-150 соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Наличие механического указателя положения ("ON/OFF") обеспечивает визуальный контроль состояния. Отключение происходит при любом виде аварии - даже при отказе управления.

Преимущества

• Высокая предельная отключающая способность (15 кА) - надёжно защищает даже при серьёзных авариях;
• Характеристика D - идеальна для оборудования с большими пусковыми токами, исключает ложные срабатывания;
• Модульная конструкция - легко интегрируется в стандартные щиты и сочетается с другим оборудованием IEK;
• Долгий срок службы - снижает частоту замены и обслуживания;
• Поддержка дополнительной комплектации - возможна установка блокировок, сигнализаторов, расцепителей.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC);
• Степень защиты IP40 не допускает использование в условиях повышенной влажности, пыли или на улице - требует установки внутри закрытого щита;
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для регулярного управления;
• Не рекомендуется для защиты чувствительной электроники - характер D создаёт задержку срабатывания, которая может повредить микросхемы.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения;
• Вводной автомат в щите многоквартирного дома;
• Щитовая защита конвейера на пищевом производстве;
• Групповой автомат для группы точек освещения и розеток в цеху с тяжёлым оборудованием.

Практические советы

• Выбирая автомат ВА47-150, проверьте соответствие сечения кабеля - для 63 А минимум 10 мм2 меди;
• При использовании в щитах с ограниченным местом учтите ширину 4,5 модуля - 81 мм;
• Для систем с частыми пусками (например, лифты, компрессоры) характеристика D - оптимальный выбор; если же нагрузка пассивная (освещение, нагреватели), лучше выбрать характеристику C;
• Перед монтажом отключите питание и используйте тестер для проверки отсутствия напряжения;
• При необходимости добавления сигнализации или удалённого управления - выбирайте модели с возможностью дополнительной комплектации.
