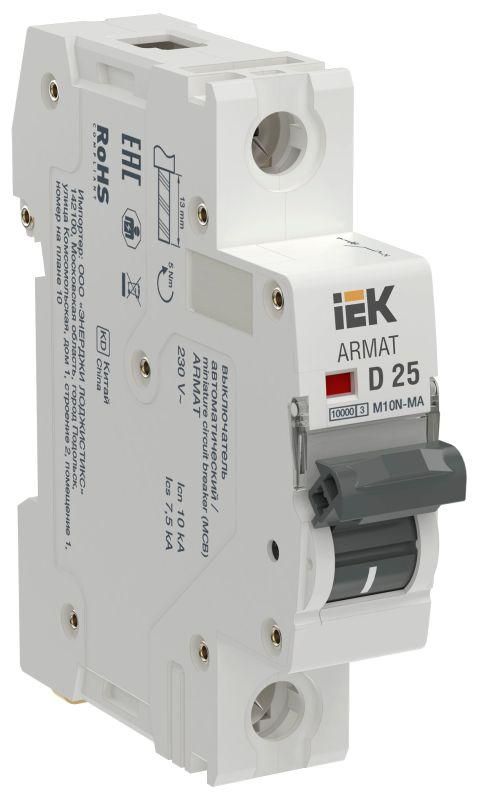

Выключатель автоматический модульный 1п D 25А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-1-D025

Автоматический выключатель модульный 1P D 25А M10N-MA без теплового расцепителя - это устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при высоких пусковых токах, особенно в системах аварийной вентиляции и пожаротушения. Производится компанией IEK в серии ARMAT.

Назначение и область применения

Автоматический выключатель модульный 1P D 25А M10N-MA без теплового расцепителя предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на внезапные скачки тока. Это делает его идеальным для оборудования с высокими пусковыми токами, которые не должны вызывать ложного срабатывания.

• Системы аварийной вентиляции и пожаротушения
• Моторы насосов, компрессоров, вентиляторов с высоким пусковым моментом
• Устройства с частотными преобразователями или пускателями
• Цепи, где перегрузка контролируется другим оборудованием (например, термореле или контактором)

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает аппарат без повреждений
• Количество полюсов: 1 - защищает одну фазу сети
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала; подходит для нагрузок с высокими пусковыми токами
• Род тока: переменный (AC), 50 Гц - работает в сетях 220/380 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 тысяч ампер
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочем напряжении до 440 В
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные выбросы)
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами
• Количество модулей: 1 - занимает один стандартный модуль в распределительном щите
• Сечение проводника: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Рабочая температура: от –40 C до +70 C - допускает установку в неотапливаемых помещениях и на улице внутри корпусов
• Степень загрязнения 2: рассчитан на работу в условиях, где возможны небольшие загрязнения (пыль, конденсат), но не в агрессивной среде

Совместимость и монтаж

Автоматический выключатель модульный 1P D 25А M10N-MA монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Для надёжного контакта рекомендуется использовать наконечники типа НШВИ при сечении выше 10 мм2. Устройство совместимо с другими элементами серии ARMAT: можно комбинировать с контактными модулями, реле времени, УЗО других типов в одном щите.

Не требует специального обслуживания. После срабатывания вручную возвращается в положение «ВКЛ» после устранения причины КЗ.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для модульных выключателей. Сертифицирован для использования в жилых, общественных и промышленных объектах. Обеспечивает классическую механическую и электромагнитную защиту от КЗ без функции защиты от перегрузки - поэтому обязательна установка дополнительных средств защиты при наличии риска длительной перегрузки.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжность даже в сложных условиях
• Характеристика D предотвращает ложные срабатывания при запуске двигателей
• Работает в широком диапазоне температур - подходит для холодных помещений и наружных щитов
• Простая конструкция снижает вероятность отказа
• Совместим с большинством стандартных щитов и комплектующих IEK серии ARMAT

Ограничения применения

• НЕ применяется в цепях, где есть риск длительной перегрузки - отсутствует тепловой расцепитель
• Не подходит для защиты освещения, розеток, бытовой техники - нужна защита от перегрузки
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях без дополнительного корпуса
• Только для переменного тока - не используется в цепях постоянного тока
• Не предназначен для частого включения/выключения - не является контактором

Примеры использования

• Защита двигателя вентилятора в системе дымоудаления - пусковой ток достигает 7–8× Iн, но перегрузки нет
• Подключение насоса в системе пожаротушения - требуется надёжное отключение при КЗ, но не при временной перегрузке
• Цепь управления частотным преобразователем - перегрузка контролируется самим ПЧ, а КЗ - этим автоматом

Практические советы

• Выбирая автоматический выключатель модульный 1P D 25А M10N-MA, убедитесь, что перегрузка уже защищена другим устройством - иначе система будет небезопасна
• При использовании в холодных условиях проверьте, чтобы все соединения были плотными - металл может уменьшаться в размерах при низких температурах
• Не используйте этот автомат вместо обычного 1P C16 - он не спасёт от перегрева проводки
• Проверяйте соответствие сечения провода: при 25 мм2 лучше применять наконечник, чтобы избежать нагрева
• При сборке щита помните: этот автомат - часть комплексной системы защиты, а не самостоятельное решение
