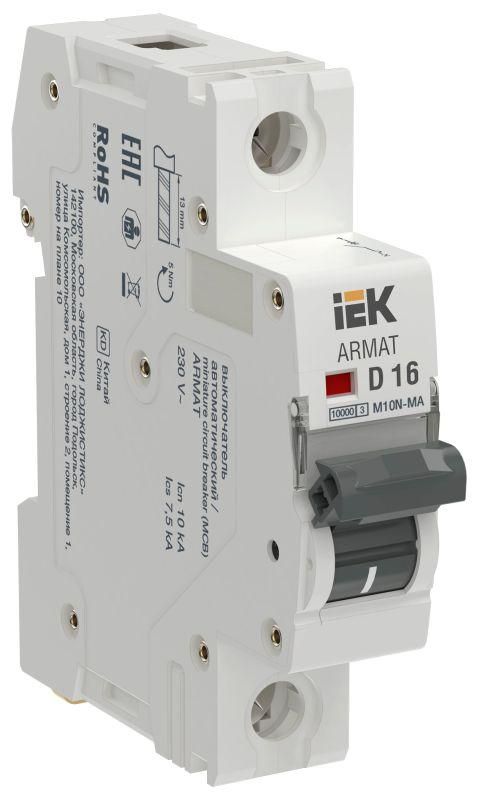

Выключатель автоматический модульный 1п D 16А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-1-D016

Автоматический выключатель модульный 1п D 16А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при высоких пусковых токах, особенно в системах аварийной вентиляции и пожаротушения. Производится компанией IEK в серии ARMAT.

Назначение и область применения

Автоматический выключатель модульный 1п D 16А M10N-MA без теплового расцепителя предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на внезапные скачки тока. Это делает его идеальным для оборудования с высокими пусковыми токами, которые не должны вызывать ложного срабатывания.

• Подходит для насосов, вентиляторов, компрессоров с высоким пусковым током
• Основное применение - системы аварийной вентиляции и пожаротушения
• Используется в промышленных щитах, где есть отдельные тепловые защиты

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает аппарат без повреждений
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала; подходит для нагрузок с высокими пусковыми токами
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Напряжение изоляции: 500 В - максимальное рабочее напряжение сети, для которой рассчитан выключатель
• Сечение провода: 1…25 мм2 - допустимый диапазон сечений подключаемых жил
• Степень защиты IP20: защищён от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не защищён от воды и пыли
• Рабочая температура: от –40 C до +70 C - работает в широком температурном диапазоне, включая холодные помещения
• Импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям, например, от грозовых импульсов
• Частота: 50 Гц - предназначен для сетей переменного тока с промышленной частотой
• Ширина: 1 модуль - занимает один стандартный модуль в DIN-рейке (17,5 мм)
• Тип напряжения: AC - только для переменного тока

Совместимость и монтаж

Автоматический выключатель модульный 1п D 16А M10N-MA устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через зажимы сверху и снизу - можно подсоединить однопроволочные и многопроволочные жилы сечением от 1 до 25 мм2. Клеммы затягиваются отверткой, рекомендуемый момент - 0,8 Нм.

Устройство совместимо со всеми другими модулями серии ARMAT и стандартными щитами IEK. Для работы в составе комплексной защиты используется в паре с тепловыми реле или автоматами с характеристикой B/C на других участках цепи.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (МЭК 60898-1) для коммутационных аппаратов в бытовых и аналогичных условиях. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Условия эксплуатации соответствуют степени загрязнения 2 - нормальные условия внутри помещений без значительного количества пыли и влаги.

Преимущества

• Не срабатывает при пусковых токах - надёжно работает с двигателями и мощным оборудованием
• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьёзных КЗ
• Работает при экстремальных температурах - подходит для неотапливаемых помещений
• Модульная конструкция позволяет легко интегрировать в щиты любой сложности
• Наличие дополнительной комплектации - возможность установки дополнительных контактов и расцепителей

Ограничения применения

• Не защищает от перегрузок - обязательно нужна отдельная тепловая защита в цепи
• IP20 - нельзя использовать во влажных, пыльных или открытых местах
• Только для переменного тока - не применяется в цепях постоянного тока
• Не подходит для домашних розеточных групп - требует специфического проектного решения

Примеры использования

• Защита вентиляционных каналов в системах противопожарной безопасности
• Питание автономных насосов в системах пожаротушения
• Контроль питания двигателей приводов шлюзов, ворот, лифтов с высоким пуском
• Щиты управления технологическим оборудованием, где перегрузка контролируется другим устройством

Практические советы

• Выбирая автоматический выключатель модульный 1п D 16А M10N-MA, убедитесь, что в цепи уже предусмотрена тепловая защита - иначе оборудование будет работать без защиты от перегрева
• Проверьте посадочный диаметр кабеля - сечение более 25 мм2 не подходит без переходника
• При монтаже в щите с несколькими такими выключателями - соблюдайте шаг между ними, чтобы не перегревались соседние модули
• Для систем аварийного освещения и вентиляции используйте этот выключатель только в сочетании с источниками бесперебойного питания - он не предохраняет от потери напряжения
• Обращайте внимание на сертификаты - оригинальные изделия IEK имеют контрольные метки на корпусе и упаковке
