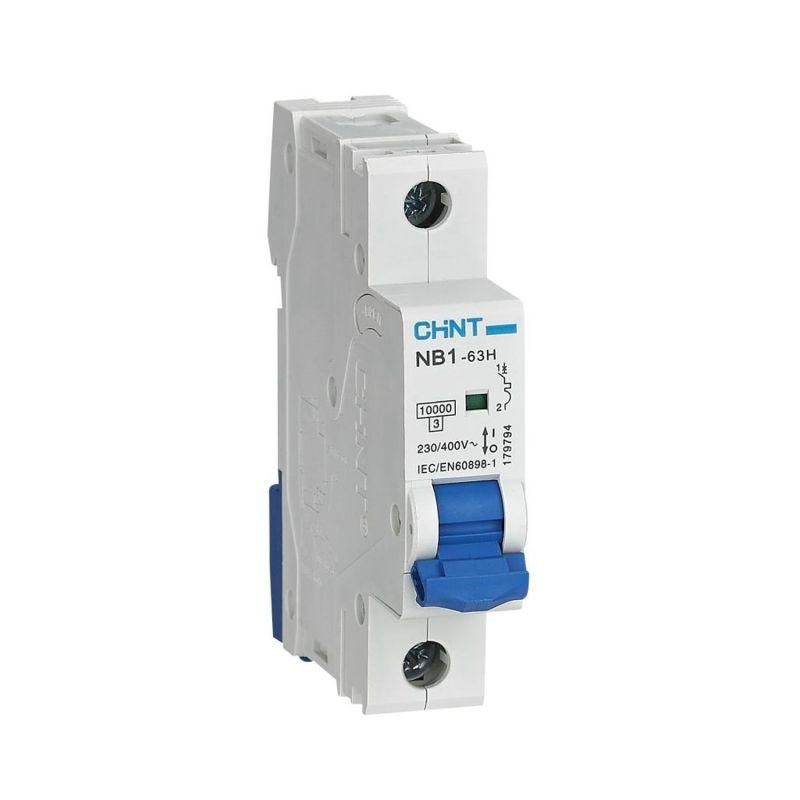

Выключатель автоматический однополюсный NB1-63H 1P 16A 10кА х-ка D (R) | 179798 CHINT

Автоматический выключатель NB1-63H — однополюсный модульный аппарат с номинальным током 16 А и характеристикой срабатывания D, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NB1-63H используется для защиты однофазных цепей переменного тока с частотой 50–60 Гц. Подходит для монтажа в щитах жилых домов, офисов, производственных помещений. Характеристика D позволяет использовать его там, где возникают высокие пусковые токи — например, у двигателей, насосов, компрессоров, сварочных аппаратов и мощной световой нагрузки.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинала
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ
• Тип тока: переменный (AC)
• Рабочая температура: от -25 °C до +40 °C
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Модульная ширина: 1 модуль (18 мм)
• Частота: 50–60 Гц
• Степень загрязнения: 2 — для нормальных условий внутри закрытых щитов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение проводов сечением до 25 мм² — подходят как одножильные, так и многожильные кабели. Также возможна установка шин типа PIN и FORK. Выключатель совместим со всеми изделиями серии NB1-63H, что позволяет легко собирать комбинированные щиты. Для подключения используйте только качественные кабели с соответствующим сечением — превышение рекомендованного значения может вызвать нагрев и выход из строя.

Безопасность и стандарты

Выключатель NB1-63H соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, защищая оборудование. Механическая износостойкость — 20 000 циклов включения/отключения, электрическая — 10 000 циклов. Устройство имеет индикатор положения контакта — окно показывает «I» (включен) или «O» (выключен).

Преимущества

• Высокая отключающая способность (10 кА) — безопасно работает даже при серьезных КЗ
• Характеристика D предотвращает ложные срабатывания при пуске оборудования
• Компактный формат — занимает всего один модуль, экономит место в щите
• Поддержка дополнительных модулей — можно добавить вспомогательные контакты или расцепители
• Надежная фиксация на рейке и прочные клеммы обеспечивают долгую службу

Ограничения применения

• Не применяется в условиях повышенной запыленности, влажности или на улице — степень защиты IP20 не обеспечивает герметичность
• Не подходит для постоянных частых включений — предназначен для редких операций (не более 10 раз в день)
• Не защищает от перепадов напряжения — требует отдельной защиты (например, реле контроля напряжения)
• Не используется в цепях постоянного тока — только переменный ток AC

Примеры использования

• Защита сети питания двигателя насоса в системе водоснабжения
• Отключение группы розеток в мастерской с мощными инструментами
• Щитовая защита конвейера или воздушного компрессора
• Линии освещения с галогенными или LED-светильниками большой мощности

Практические советы

• Выбирая автомат NB1-63H, проверьте, чтобы расчетный ток нагрузки был меньше 16 А — лучше иметь запас 10–20%
• При использовании в холодных помещениях (ниже 0 °C) убедитесь, что щит не продувается ветром — это влияет на работу механизма
• Для сложных объектов используйте дополнительные модули: XF9 для удаленной индикации, S9 для дистанционного отключения
• Не затягивайте клеммы слишком сильно — это повредит медные жилы и снизит контакт
• Проверяйте состояние автомата ежегодно: если индикатор не меняет цвет или корпус потемнел — замените его
