Выключатель автоматический однополюсный YON max MD63H 10кА 1п D 16А | MD63H-1PD16 DKC ДКС

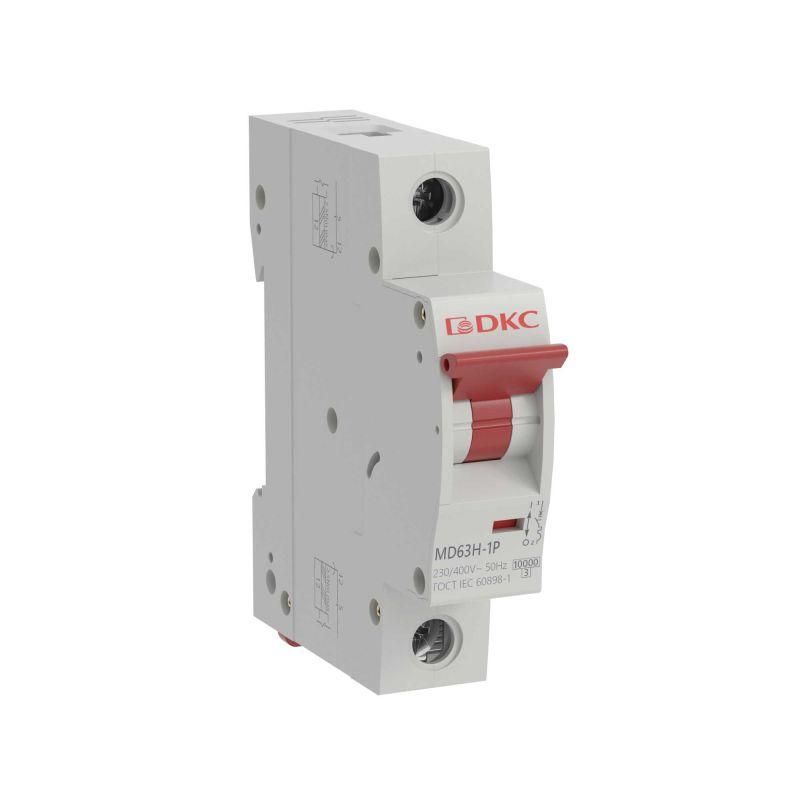

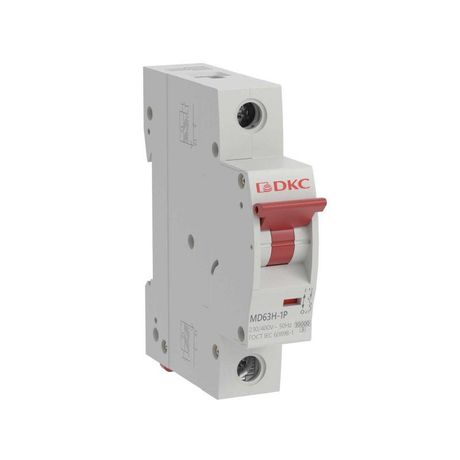

Автоматический выключатель YON MAX MD63H-1PD16 - однополюсный модульный аппарат с номинальным током 16 А и отключающей способностью 10 кА, предназначенный для защиты бытовых и промышленных цепей переменного тока 230 В от перегрузок и коротких замыканий. Устройство совместимо с DIN-рейкой и подходит для установки в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Выключатель YON MAX MD63H-1PD16 защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Он предназначен для использования в однофазных сетях с напряжением 230 В и частотой 50 Гц. Подходит для защиты освещения, розеточных групп, бытовых приборов и оборудования с высокими пусковыми токами - например, насосов, компрессоров, сварочных аппаратов.

Из-за характеристики срабатывания D устройство особенно эффективно там, где возникают кратковременные броски тока при запуске нагрузки. Часто применяется в жилых домах, многоэтажках, торговых центрах, коттеджах и объектах социальной инфраструктуры.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В AC - рабочее напряжение сети, для которой рассчитан прибор;
• Номинальная отключающая способность Icu: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: D - позволяет выдерживать пусковые токи до 10–20 крат от номинала, что важно для двигателей и мощных потребителей;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижает энергию, проходящую через цепь при КЗ;
• Номинальное напряжение изоляции Ui: 500 В - максимальное напряжение, которое может выдержать изоляция между токоведущими частями;
• Номинальное импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний или коммутаций);
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами и от предметов более 12 мм; пылевлагозащита отсутствует - использовать только внутри помещений;
• Рабочая температура: от –10 C до +45 C - не рекомендуется установка в неотапливаемых помещениях с зимними минусами;
• Поперечное сечение провода: до 25 мм2 - можно подключать медные провода этого сечения;
• Модульная ширина: 1 модуль - занимает стандартную ширину 17,5 мм на DIN-рейке;
• Глубина монтажа: 69,9 мм - требует достаточного внутреннего объема в щите;
• С коммутируемым нейтральным проводником - может отключать как фазу, так и ноль, что соответствует требованиям некоторых нормативов для специальных цепей.

Совместимость и монтаж

Выключатель YON MAX MD63H-1PD16 монтируется на стандартную DIN-рейку 35 мм. Подходит для скрытого монтажа в распределительных щитах с глубиной не менее 70 мм. Для подключения используются винтовые зажимы, допускающие провода сечением до 25 мм2. Обеспечивается надежный контакт даже при использовании многожильных проводов - при необходимости используйте наконечники.

Установка возможна в щитах других серий, если соблюдены габариты и тип крепления. Совместим с другими модулями серии YON max - легко формируются комплекты защиты.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и испытание на 10 кА обеспечивают соответствие уровню безопасности для жилых и коммерческих объектов. Напряжение изоляции 500 В и импульсная прочность 4 кВ гарантируют отказоустойчивость при сетевых помехах.

Преимущества

• Характеристика D позволяет работать с оборудованием, имеющим высокие пусковые токи, без ложных срабатываний;
• Класс 3 токоограничения снижает риск повреждения кабеля и оборудования при КЗ;
• Коммутируемый нейтральный проводник - удобен для систем, где требуется полное отключение цепи (например, в медицинских или серверных помещениях);
• Модульная конструкция упрощает сборку и замену в щитах;
• Надежная механическая конструкция и качественная изоляция обеспечивают долгий срок службы при правильном монтаже.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от воды и пыли;
• Не работает при температуре ниже –10 C - исключена установка в холодных кладовых, чердачных щитах без отопления;
• Не подходит для трехфазных сетей - только для однофазных цепей 230 В;
• Не следует использовать для защиты цепей с постоянным током (DC) - только для переменного тока 50 Гц.

Примеры использования

• Защита группы розеток в квартире с подключенными стиральной машиной и микроволновой печью;
• Щитовая защита насоса для водоснабжения в коттедже - благодаря характеристике D не будет отключаться при пуске;
• Цепь питания компрессора в торговом центре;
• Обесточивание цепи с коммутируемым нулём в лаборатории или офисе, где требуется полное отключение всех проводников.

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 16 А - лучше иметь запас 20–30 %;
• Проверьте глубину вашего щита - 69,9 мм требуют минимум 70 мм свободного места;
• Если подключаете многожильный провод большого сечения - используйте наконечники для лучшего контакта;
• Не смешивайте автоматы разных серий в одном щите без проверки совместимости по габаритам и креплению;
• Для систем с повышенными требованиями к безопасности (больницы, школы) коммутируемый ноль - важное преимущество, позволяющее полностью разъединить цепь.
