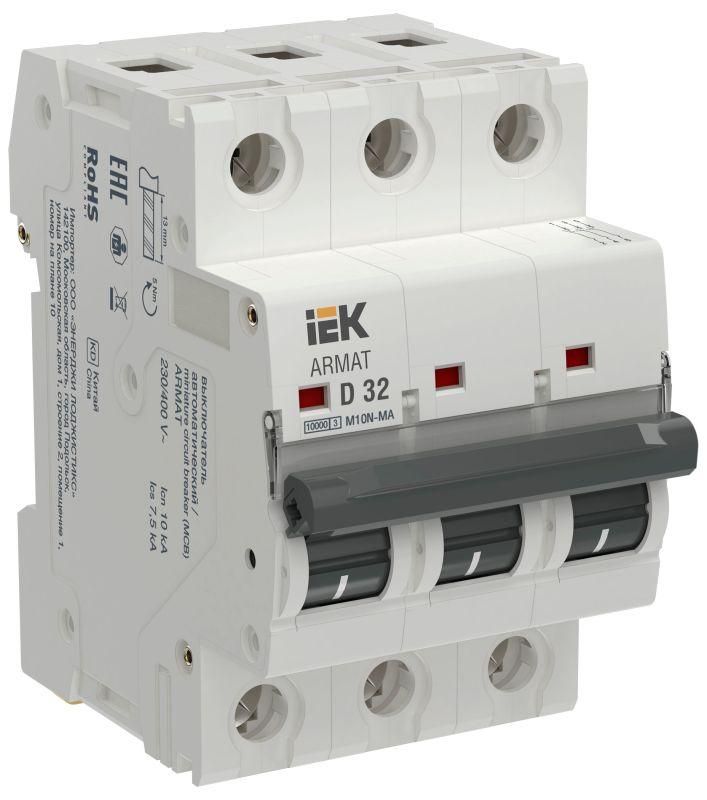

Выключатель автоматический модульный 3п D 32А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-D032

Автоматический выключатель модульный 3-полюсный D 32А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при аварии, но не нужна защита от перегрузки. Бренд IEK, артикул ar-m10n-ma-3-d032.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный D 32А M10N-MA без теплового расцепителя предназначен только для защиты от короткого замыкания. Отличается от обычных автоматов отсутствием тепловой защиты - он не реагирует на длительную перегрузку. Это делает его идеальным для систем, где перегрузка допустима, а внезапное КЗ недопустимо.

Основные области применения: системы аварийной вентиляции, пожаротушения, насосные станции, оборудование с высокими пусковыми токами (например, мощные двигатели). Устанавливается в щитах управления, где уже есть отдельные устройства защиты от перегрузки (тепловые реле, контакторы).

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает аппарат без повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Характеристика расцепления: D - срабатывает при токе 10–20 кратном от номинала, подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы);
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/400 В переменного тока;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Сечение провода: 1–25 мм2 - позволяет подключить медные жилы любого стандарта;
• Монтаж: на DIN-рейку 35 мм - стандартный способ установки в распределительных щитах;
• Количество модулей: 3 - занимает 3 ширины стандартного модуля (54 мм);
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Рабочая температура: от –40 C до +70 C - работает в суровых условиях, в том числе в неотапливаемых помещениях;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность, типично для помещений с нормальными условиями эксплуатации.

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный D 32А M10N-MA монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы сверху и снизу - провода сечением 1–25 мм2 затягиваются отверткой. Для правильной работы важно соблюдать момент затяжки - не переусердствовать, чтобы не повредить контакт.

Устройство совместимо со всеми компонентами серии ARMAT от IEK. Может использоваться в паре с УЗО, контакторами, тепловыми реле - но не заменяет их. В цепях с двигателем рекомендуется применять отдельное тепловое реле для защиты от перегрузки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для использования в промышленных и коммунальных объектах. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от внешних воздействий - не применяйте во влажных, пыльных или открытых местах без корпуса.

Преимущества

• Не срабатывает при пусковых токах - подходит для оборудования с высоким пиком потребления (двигатели, компрессоры);
• Высокая отключающая способность (10 кА) - надёжно прерывает даже серьёзные КЗ;
• Широкий диапазон рабочих температур - можно использовать в холодных и жарких помещениях;
• Простая установка на DIN-рейку - совместим с большинством современных щитов;
• Отсутствие теплового расцепителя снижает риск ложных срабатываний при перегреве от внешней среды.

Ограничения применения

Автоматический выключатель модульный 3-полюсный D 32А M10N-MA нельзя использовать как основную защиту для освещения, розеток или бытовых приборов - он не защищает от перегрузки. Также запрещено устанавливать его в местах с повышенной влажностью, пылью или агрессивной средой без дополнительной защиты (корпус IP54+). Не предназначен для постоянной работы при токе выше 32 А - возможен выход из строя.

Примеры использования

• Щит аварийной вентиляции в подземном паркинге - двигатель включается при пожаре, требует быстрого отключения при КЗ, но может работать с перегрузкой несколько минут;
• Пожарный насос в котельной - высокий пусковой ток, но необходима гарантированная защита от пробоя обмоток;
• Линия питания конвейера с асинхронным двигателем - используется вместе с тепловым реле, которое контролирует перегрузку, а этот автомат - только КЗ;
• Цепь управления системой пожаротушения - минимальная задержка при аварии, никаких “ложных” срабатываний от нагрева.

Практические советы

• Выбирая автомат, убедитесь, что в вашей цепи уже предусмотрена защита от перегрузки - иначе вы рискуете перегреть проводку;
• При монтаже проверьте плотность контактов - слабый контакт вызывает нагрев, даже при номинальном токе;
• Для цепей с двигателями используйте только характеристику D - C или B будут ложно срабатывать при пуске;
• Не устанавливайте этот автомат в домашние щиты - он не решает задачи безопасности квартиры;
• Проверяйте соответствие сечения провода - меньше 1 мм2 не подключайте, больше 25 мм2 - используйте переходники или клеммы.
