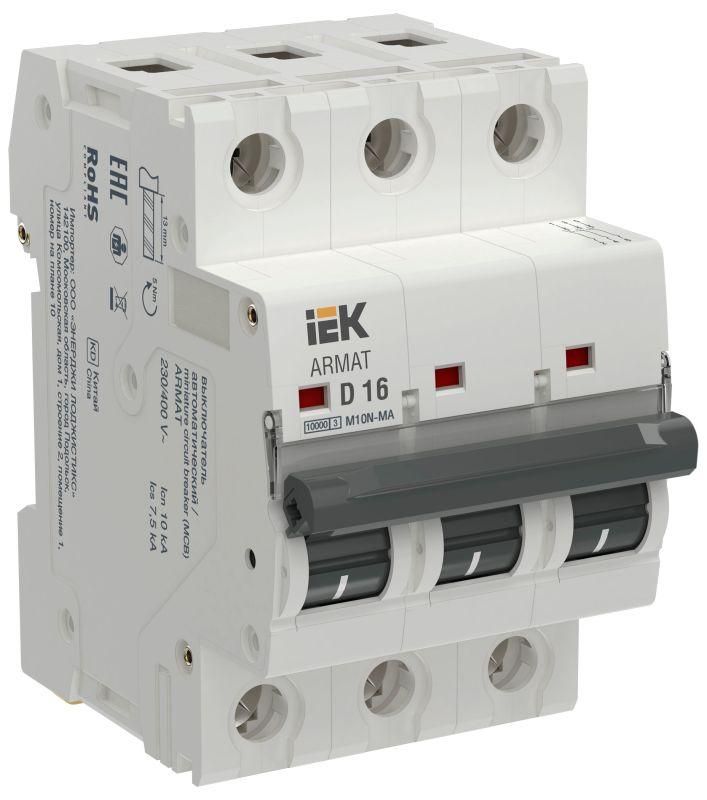

Выключатель автоматический модульный 3п D 16А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-D016

Автоматический выключатель модульный 3-полюсный D 16А M10N-MA без теплового расцепителя - устройство от бренда IEK из серии ARMAT, предназначенное исключительно для защиты цепей от короткого замыкания. Подходит для систем аварийной вентиляции и пожаротушения, где требуется быстрое отключение при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный D 16А M10N-MA без теплового расцепителя используется там, где необходима защита только от короткого замыкания, а защита от перегрузки не требуется. Это характерно для критически важных систем, которые должны работать без прерываний при временных перегрузках, но требуют немедленного отключения при аварийном токе.

• Системы аварийной вентиляции
• Установки пожаротушения
• Цепи питания насосов и вентиляторов в режиме “только КЗ”
• Объекты с жесткими требованиями к бесперебойности работы

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 16 А
• Характеристика расцепления: D - позволяет кратковременные пусковые токи до 10–20 крат от номинала
• Номинальная отключающая способность: 10 кА
• Монтаж: на DIN-рейку 35 мм
• Отсутствует тепловой расцепитель - защита от перегрузки не предусмотрена

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный D 16А M10N-MA без теплового расцепителя совместим со всеми стандартными шкафами и щитами, оснащёнными DIN-рейкой 35 мм. Устанавливается так же, как обычный модульный автомат - фиксируется защёлкой. Для правильной работы необходимо соблюдать рекомендованную площадь сечения провода: до 4 мм2 для медных жил. Соединения должны быть надёжно затянуты - слабый контакт повышает риск нагрева и выхода из строя.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Отключающая способность 10 кА обеспечивает безопасное гашение дуги даже при максимальных токах КЗ в типичных объектах коммерческой и промышленной недвижимости. Применяется в соответствии с ПУЭ, раздел 3.1 - для специализированных цепей, где запрещено применение тепловой защиты.

Преимущества

• Не реагирует на кратковременные перегрузки - предотвращает ложные отключения в критических системах
• Высокая отключающая способность (10 кА) - надёжно работает в сетях с большими токами КЗ
• Стандартный форм-фактор - легко заменить на аналогичный в существующем щите
• Произведён в рамках серии ARMAT - проверенная линейка от IEK с гарантированной долговечностью

Ограничения применения

Автоматический выключатель модульный 3-полюсный D 16А M10N-MA без теплового расцепителя нельзя использовать в цепях, где возможны длительные перегрузки. Без теплового расцепителя он не защитит проводку от перегрева при токах выше 16 А, например, при подключении мощного оборудования или нештатном увеличении нагрузки. Такой автомат применяется **только** в паре с внешней защитой от перегрузки - например, с контактором и термореле, либо в цепях, где перегрузка невозможна по конструктивным причинам.

Примеры использования

• Питание дымоудалителей в зданиях - при пожаре система должна работать даже при повышенной нагрузке, но отключится при КЗ
• Фонтанные насосы в системах пожаротушения - пусковой ток велик, но перегрузка недопустима
• Электромагнитные клапана противопожарных систем - требуют надёжного срабатывания при КЗ, но не должны отключаться при кратковременной перегрузке

Практические советы

• Перед установкой убедитесь, что в цепи уже есть защита от перегрузки - иначе существует риск возгорания проводки
• Проверьте посадочные размеры: ширина 3 модуля (54 мм), глубина - стандартная для серий M10N
• Не используйте этот автомат вместо обычного - он не заменяет классический двухступенчатый автомат
• При проектировании щита пометьте его ярлыком: “Защита только от КЗ - перегрузка контролируется другим устройством”
• Для обслуживания: при необходимости замены - выбирайте тот же артикул ar-m10n-ma-3-d016, чтобы сохранить характеристику D и отключающую способность
