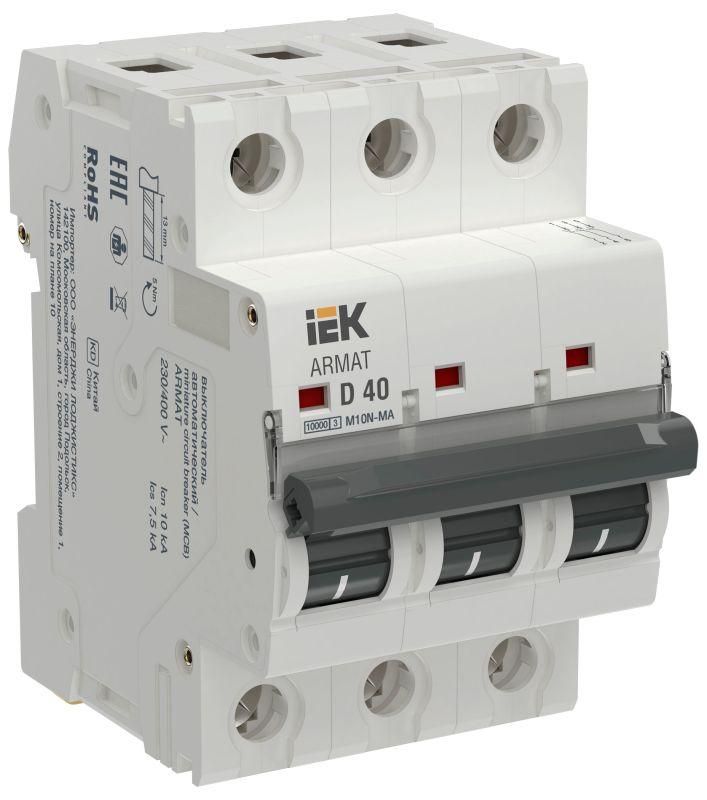

Выключатель автоматический модульный 3п D 40А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-D040

Автоматический выключатель модульный 3-полюсный D 40А M10N-MA без теплового расцепителя - устройство серии ARMAT от IEK, предназначенное исключительно для защиты от короткого замыкания в системах, где не требуется термическая защита. Подходит для установки в щитах аварийной вентиляции и систем пожаротушения.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный D 40А M10N-MA без теплового расцепителя используется там, где необходимо обеспечить быстрое отключение при коротком замыкании, но не нужна защита от перегрузки. Его основное применение - системы аварийной вентиляции, пожаротушения, насосные станции и другие критически важные нагрузки, которые должны работать даже при длительном превышении нормального тока, но требуют немедленного отключения при КЗ.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 40 А
• Характеристика расцепления: D (высокий пиковый ток перед срабатыванием)
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: только электромагнитный, без теплового
• Монтаж: на DIN-рейку 35 мм
• Серия: ARMAT
• Производитель: IEK

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный D 40А M10N-MA без теплового расцепителя совместим со всеми стандартными шкафами и щитами, оснащёнными DIN-рейкой 35 мм. Устанавливается так же, как обычный модульный автомат - фиксируется защёлкой. Для работы необходима внешняя защита от перегрузки, например, через контактор с тепловым реле или предохранители. Не устанавливайте его вместо полнофункционального автомата в обычных сетях питания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключающая способность 10 кА позволяет безопасно прерывать токи короткого замыкания в типичных распределительных сетях 380/220 В. Применяется в соответствии с правилами ПУЭ для специализированных систем.

Преимущества

• Высокая надёжность срабатывания при коротком замыкании благодаря характерной D-характеристике - не сработает при пусковых токах двигателей или мощных нагревателей.
• Отсутствие теплового расцепителя делает его идеальным для постоянных нагрузок, которые допускают кратковременные перегрузки.
• Стандартный форм-фактор - легко заменяется и интегрируется в существующие щитовые решения.

Ограничения применения

Автоматический выключатель модульный 3-полюсный D 40А M10N-MA без теплового расцепителя нельзя использовать в качестве единственной защиты для обычных силовых цепей, таких как освещение, розетки или оборудование с переменной нагрузкой. Без теплового расцепителя он не реагирует на долговременную перегрузку - это создаёт риск перегрева проводов и повреждения оборудования. Обязательно применяйте его только в паре с другими средствами защиты от перегрузки.

Примеры использования

• Щит аварийной вентиляции в жилом здании - двигатель вентилятора запускается с высокими пусковыми токами, но не должен отключаться при кратковременных скачках; при КЗ - отключится сразу.
• Система пожаротушения с насосом - насос работает продолжительное время, возможны перегрузки, но критично важно сохранить питание до момента КЗ.
• Цепь управления пожарным шлюзом или эскалатором - требует отказоустойчивости, но не терпит ложных срабатываний из-за перегрузки.

Практические советы

• Перед установкой проверьте, что в цепи есть другая защита от перегрузки - например, предохранитель или тепловое реле контактора.
• Не путайте этот автомат с обычными модульными выключателями - он не защищает от перегрузки, только от КЗ.
• При проектировании щита учитывайте, что для этой модели потребуется отдельный контур контроля перегрузки - иначе система будет небезопасной.
• Артикул ar-m10n-ma-3-d040 - используйте его при заказе запчастей или замене, чтобы не перепутать с аналогами с тепловым расцепителем.
