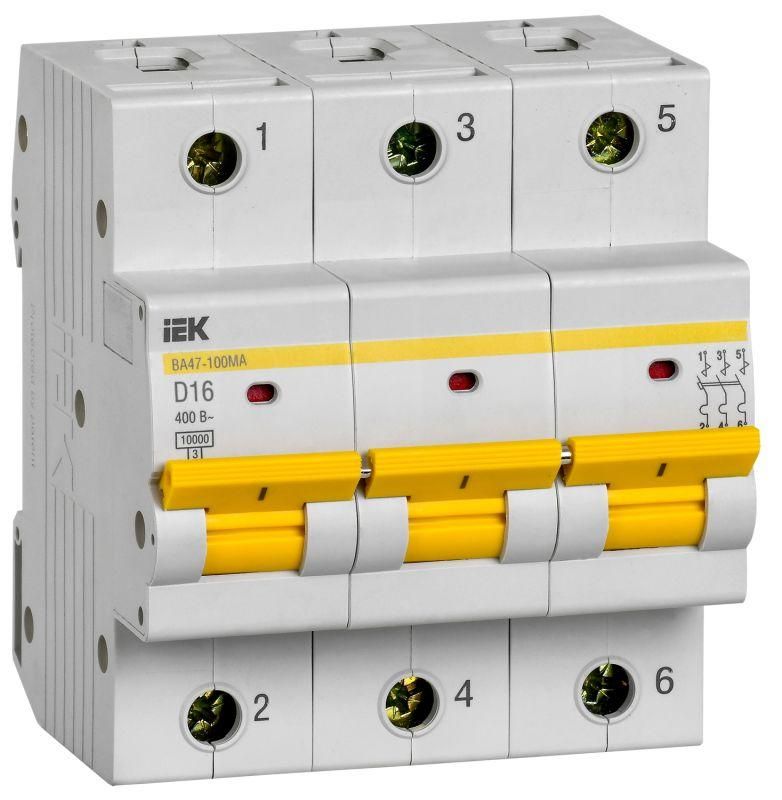

Автоматический выключатель 3п 16А 10кА D ВА47-100МА без теплового расцепителя - MVA43-3-016-D IEK

Автоматический выключатель трехполюсный 16А 10кА класс D серия ВА47-100МА без теплового расцепителя - устройство для защиты трёхфазных сетей от сверхтоков, особенно в условиях высоких пусковых нагрузок. Произведён бренда IEK, артикул mva43-3-016-d, предназначен для установки в щитах с модульной конструкцией.

Назначение и область применения

Устройство защищает трёхфазные электрические цепи от перегрузок и коротких замыканий. Отличается характерной характеристикой “D” - медленным срабатыванием при больших импульсных токах, что делает его идеальным для оборудования с высокими пусковыми токами. Применяется в вводно-распределительных устройствах (ВРУ), на входе в группы мощного оборудования: насосы, компрессоры, конвейеры, системы вентиляции, пожаротушения и другие промышленные потребители. Также используется в объектах с повышенными требованиями к надёжности: жилые дома, административные здания, производственные площадки.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Напряжение: 400 В переменного тока (AC) - рассчитан на работу в трёхфазных сетях 380–400 В.
• Количество полюсов: 3 - защищает все три фазы одновременно, отключение происходит по всем фазам при сработке одного из них.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала; подходит для оборудования с длительными пусковыми токами (например, двигателя).
• Поперечное сечение провода: 2,5–35 мм2 - позволяет подключить провода от маломощных линий до силовых кабелей.
• Степень защиты IP20: предохраняет от контакта с внутренними частями и крупными предметами, но не защищена от воды и пыли - устанавливается внутри закрытых щитов.
• Ширина: 4,5 модуля - занимает 9 мм на DIN-рейке (1 модуль = 17,5 мм); совместим со стандартными щитами.
• Температура работы: до +40 C - не рекомендуется для установки вне помещений или в сильно нагреваемых местах.
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.

Совместимость и монтаж

Автоматический выключатель ВА47-100МА без теплового расцепителя монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние/нижние клеммы - допускаются провода сечением 2,5–35 мм2. Клеммы затягиваются отверткой, момент не более 1,5 Нм. Устройство не имеет встроенного теплового расцепителя - значит, работает исключительно как магнитный автомат, реагирующий только на короткое замыкание. Для защиты от перегрузок требуется внешний термальный элемент или использование в паре с другим аппаратом. Совместим с другими изделиями серии KARAT и ВА47-100МА, в том числе с дополнительными контактами, блокировками и сигнализаторами положения (при наличии заказа).

Безопасность и стандарты

Выполнено в соответствии с международными нормами IEC 60947-2. Соответствует требованиям ГОСТ Р 50030.2. Обладает механической прочностью и испытан на долговечность - гарантировано 10 000 операций включения/выключения. Элементы корпуса выполнены из самозатухающего пластика, соответствующего UL94 V-0. Не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжность даже в сложных промышленных условиях.
• Характеристика D снижает риск ложных срабатываний при запуске двигателей и других индуктивных нагрузок.
• Модульная форма удобна для компактной сборки в щитах, экономит место.
• Поддерживается возможность доработки - можно добавить auxiliary contacts, блокировки, указатели состояния.
• Произведён в рамках серии KARAT - проверенная линейка IEK с единым качественным контролем.

Ограничения применения

• Не применяется в качестве основного средства защиты от перегрузок - отсутствие теплового расцепителя требует обязательного наличия вторичной защиты (например, теплового реле или другого автомата с характеристикой B/C).
• Запрещено использовать в открытых помещениях, на улице или во влажных зонах - степень защиты IP20 не предусматривает защиту от влаги и пыли.
• Не подходит для однофазных цепей без трёхфазной нагрузки - трёхполюсная конструкция не даёт возможности отключить одну фазу отдельно.
• Рабочая температура выше +40 C недопустима - возможны отказы или снижение срока службы.

Примеры использования

• Защита трёхфазного воздушного компрессора на заводе - пусковой ток достигает 150 А, но автомат не срабатывает ложно благодаря характеристике D.
• Щитовая группа питания насосной станции в многоэтажном доме - обеспечивает отключение при КЗ, сохраняя работоспособность остальных контуров.
• Линия управления системой пожаротушения - где важна скорость реакции на КЗ, а перегрузки контролируются отдельно.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша система уже оснащена средствами защиты от перегрузок - он не заменяет тепловой расцепитель.
• При монтаже используйте провода сечением не менее 4 мм2 для 16 А - так будет меньше нагрева и больше запаса по току.
• Обязательно проверьте соответствие посадочных габаритов на DIN-рейке перед покупкой - хотя ширина 4,5 модуля стандартна, некоторые щиты имеют ограниченный шаг.
• Для контроля состояния подключите вспомогательный контакт (по запросу) - позволит удалённо отслеживать состояние отключения.
• Не устанавливайте рядом с источниками тепла - радиаторы, трансформаторы, светильники - чтобы не превысить рабочую температуру +40 C.
