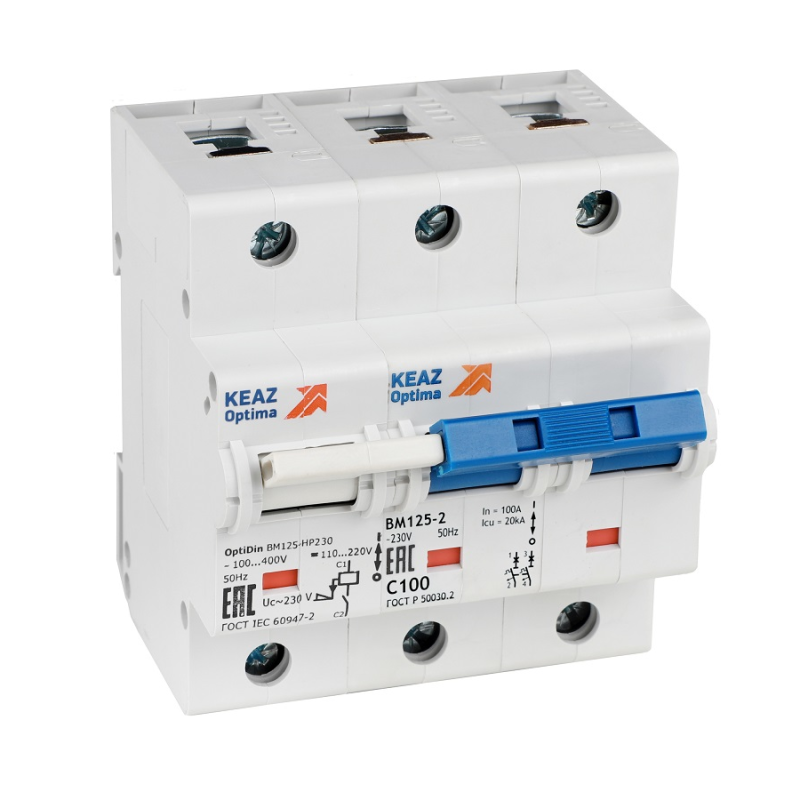

Выключатель автоматический модульный 2п D 80А 10кА OptiDin BM125-2ND80-НР-14ln-УХЛ3 с независимым расцепителем КЭАЗ 336377

Автоматический выключатель КЭАЗ BM125-2ND80-НР-14ln-УХЛ3 - двухполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты цепей до 80 А при частых пусках нагрузки. Подходит для установки в щитах управления промышленным оборудованием, где требуется точное управление питанием через внешний сигнал.

Назначение и область применения

Выключатель КЭАЗ BM125-2ND80-НР-14ln-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Наличие независимого расцепителя позволяет удалённо отключать устройство по команде с внешнего устройства - например, с кнопки аварийной остановки, сигнализации или системы управления. Применяется в системах с высокими импульсными нагрузками: станки ЧПУ, конвейеры, насосные группы, воздушные компрессоры. Особенно эффективен там, где необходимо обеспечить безопасную остановку оборудования вне зависимости от состояния автомата.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 230 В переменного тока - рассчитан на однофазные сети 230 В или фазное напряжение трёхфазной сети;
• Количество полюсов: 2 - защищает две фазы или фазу и ноль; возможна коммутация нейтрали;
• Номинальная отключающая способность: 20 кА - способен безопасно отключить цепь даже при сверхтоке до 20 тысяч ампер;
• Характеристика срабатывания: D - подходит для нагрузок с высоким пусковым током (например, двигатели); срабатывает при токе 10–20 кратном от номинала;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию короткого замыкания, что уменьшает риск повреждений в цепи;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов больше 12 мм, но не защищён от воды или пыли;
• Частота: 50 Гц - предназначен для сетей с промышленной частотой в России и странах СНГ;
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN 43880;
• Глубина монтажа: 75 мм - требует достаточного места внутри шкафа для свободного прохода контактов и механизма;
• Категория перенапряжения IV - допущен для установки на входе распределительных устройств, где возможны скачки напряжения;
• Степень загрязнения 2 - работает в помещениях с умеренным уровнем пыли и конденсата;
• Исполнение УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Поддерживает дополнительную комплектацию - можно установить блоки сигнализации, AUX-контакты, расцепители;
• Коммутирует нейтральный проводник - ноль также размыкается при отключении, что важно для безопасности обслуживания.

Совместимость и монтаж

Выключатель КЭАЗ BM125-2ND80-НР-14ln-УХЛ3 монтируется на DIN-рейку шириной 35 мм. Для установки требуется минимум 75 мм глубины в шкафу. Подключение осуществляется через верхние и нижние зажимы - соблюдайте полярность при подключении нейтрали. Независимый расцепитель имеет два вывода для подключения внешней цепи управления (обычно 24 В постоянного или переменного тока). Перед монтажом проверьте соответствие сечения провода: для 80 А рекомендовано медное сечение не менее 25 мм2. Не используйте многожильные провода без наконечников - они могут ослабнуть при затяжке.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для применения в промышленных объектах РФ. Компоненты выполнены из самозагасающего материала, исключающего распространение пламени. Отключение при коротком замыкании происходит за доли секунды, предотвращая нагрев и возгорание. Устройство не содержит опасных веществ согласно RoHS.

Преимущества

• Высокая отключающая способность (20 кА) - надёжнее аналогов с 10 кА, особенно в местах с мощными источниками питания;
• Характеристика D - идеально сочетается с электродвигателями и другим индуктивным оборудованием;
• Коммутация нейтрали - повышает уровень безопасности при ремонте и техобслуживании;
• Независимый расцепитель - даёт гибкий контроль: можно отключить оборудование дистанционно без механического воздействия на рычаг;
• Класс токоограничения 3 - снижает термические и электромагнитные удары на подключенное оборудование;
• Исполнение УХЛ3 - устойчив к колебаниям температуры и влажности, подходит для неотапливаемых помещений и производственных площадок.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 недостаточна для таких условий;
• Не следует использовать в открытых наружных установках - отсутствует защита от осадков и пыли;
• Запрещено применять в сетях постоянного тока - только для переменного тока 50 Гц;
• Напряжение управления независимого расцепителя должно соответствовать указанному в документации - обычно 24 В AC/DC, но не выше 230 В;
• Не рекомендуется для частых операций вручную более 100 раз в день - механизм рассчитан на долгую службу, но не на интенсивное ручное включение/выключение.

Примеры использования

• Щит управления станком ЧПУ - отключение по сигналу с Emergency Stop;
• Контроллер конвейера - удалённое отключение при перегреве или аварии;
• Циркулярная пила с двигателем 5,5 кВт - защита от перегрузки и короткого замыкания с учётом высоких пусковых токов;
• Воздушный компрессор 7,5 кВт - совмещение защиты и возможности дистанционного отключения по программе;
• Распределительный щит на производстве - основной рубильник с функцией дистанционного отключения для службы безопасности.

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля соответствовало 80 А - недостаточно 16 мм2, нужен минимум 25 мм2 меди;
• При использовании независимого расцепителя подключите его к контроллеру с ограничением тока - не превышайте 0,5 А;
• Для удобства диагностики добавьте блок сигнализации положения (AUX-контакт) - он покажет, выключен ли автомат;
• Не закрывайте щит плотно, если рядом установлен этот выключатель - необходим доступ для ручного отключения;
• Проверяйте момент затяжки контактных зажимов - переусиливать нельзя, иначе повредится пластиковая часть;
• При работе в холоде (ниже −20C) перед первым включением дайте устройству прогреться в течение 10 минут - это продлит срок службы механизма.
