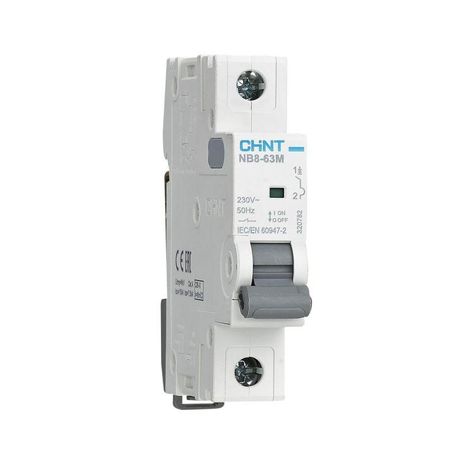

Выключатель автоматический NB8-63M 1P 10А 10кА х-ка K без тепл. расцеп. (R) | 320789 CHINT

Автоматический выключатель NB8-63M 1P 10А 10кА, характеристика K, без теплового расцепления (R) от бренда CHINT предназначен для защиты электродвигателей и оборудования в системах кондиционирования, вентиляции и пожарной безопасности - где требуется исключительно мгновенное отключение при коротком замыкании, без реакции на перегрузку.

Назначение и область применения

Этот автоматический выключатель NB8-63M используется там, где нужна защита только от короткого замыкания, а перегрузка контролируется другим оборудованием - например, тепловым реле или частотным преобразователем. Подходит для коммутации и защиты двигателей, насосов, вентиляторов, конвейеров, а также для установки в щитах систем дымоудаления, пожарной сигнализации и кондиционирования воздуха. Отсутствие теплового расцепителя делает его специализированным решением для промышленных и инженерных объектов.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Номинальное напряжение: 230 В AC - рассчитан на однофазные сети переменного тока;
• Количество полюсов: 1 - защищает одну фазу, подходит для однополюсных цепей;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: K - мгновенное срабатывание происходит при токе 9,6–14,4 × I_n, что идеально для пусковых токов электромоторов;
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов;
• Частота: 50 Гц - оптимизирован для российских и европейских сетей;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри закрытого щита;
• Рабочая температура: от -35C до +70C - работает в суровых условиях, включая холодные помещения и нагреваемые щитовые;
• Модульная ширина: 1 модуль (18 мм) - совместим со стандартными DIN-рейками;
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временной конденсации в щитовой;
• Категория применения: A - для бытовых и аналогичных промышленных применений;
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, защищая оборудование downstream.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется кабелем сечением до 16 мм2 (медный), либо с помощью шин типа PIN и FORK. Устанавливается в любом положении - горизонтально или вертикально. Совместим с другими аппаратами серии NB8-63M, что позволяет собирать компактные щиты. Для сложных систем возможна дополнительная комплектация: вспомогательный контакт XF9, сигнал аварии XF9J, или расцепители S9 / OUVT/X1 - но сам по себе этот экземпляр (R) таких элементов не содержит.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Выполнен в соответствии с классом токоограничения 3, что снижает риск повреждения кабелей и других устройств при КЗ. Наличие окна индикации положения контакта позволяет визуально определить, включен выключатель или отключен - даже после срабатывания. Применение в системах пожарной безопасности соответствует нормам противопожарной защиты, так как обеспечивает гарантированное отключение при аварии без задержки.

Преимущества

• Специальная характеристика K - идеально подходит для пуска электродвигателей, которые дают высокие пусковые токи (до 7–8×I_n);
• Отсутствие теплового расцепителя исключает ложные срабатывания при длительных перегрузках - когда они уже контролируются внешними устройствами;
• Высокая механическая износостойкость (20 000 циклов) - долгий срок службы при частых операциях включения/выключения;
• Компактный форм-фактор (1 модуль) - экономит место в щите;
• Готов к использованию в агрессивных средах благодаря степени загрязнения 3 и широкому диапазону температур.

Ограничения применения

• Не применяется в цепях, где необходима защита от перегрузки - например, в освещении, розетках или бытовых приборах;
• Не подходит для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не может работать самостоятельно в системах, где требуется автоматическое отключение при длительном превышении тока - обязательно нужен внешний термореле или другой контрольный элемент;
• Не предназначен для частых включений под нагрузкой более 10 000 циклов - хотя он рассчитан на 20 000 механических, электрическая износостойкость ниже.

Примеры использования

• Защита насосов системы дымоудаления - отключает при КЗ, но не реагирует на длительный запуск мотора;
• Щит кондиционирования с несколькими вентиляторами - каждый двигатель защищён своим NB8-63M 1P 10А, а перегрузка контролируется частотником;
• Линия питания конвейера на заводе - выключатель срабатывает только при пробое изоляции, а не при перегрузке от увеличенной нагрузки;
• Система пожарной безопасности с вентиляторами - гарантирует работу при аварии, не отключаясь случайно во время пуска.

Практические советы

• Выбирая NB8-63M 1P 10А, проверьте, что ваш двигатель имеет пусковой ток менее 14,4×10 = 144 А - иначе выключатель может не сработать или сработать слишком медленно;
• Обязательно используйте его только в паре с тепловым реле или другим средством защиты от перегрузки - иначе двигатель может перегреться;
• При сборке щита учтите, что ширина одного модуля - 18 мм, поэтому планируйте места для всех аппаратов и дополнительных модулей;
• Если вам нужны сигналы о состоянии (вкл./откл.) или аварии - выбирайте версию с опциональными контактами XF9 или XF9J, а не эту - она их не имеет;
• Не устанавливайте в открытых местах, на улице или в сырых помещениях - IP20 не защищает от влаги.
