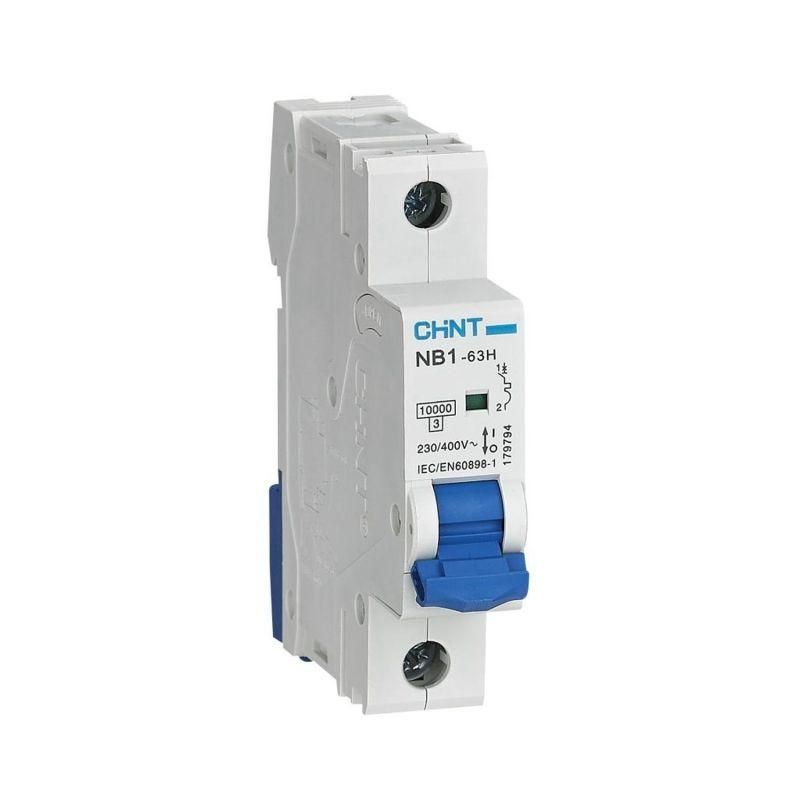

Выключатель автоматический однополюсный NB1-63H 1P 10A 10кА х-ка D (R) | 179796 CHINT

Автоматический выключатель NB1-63H (R) с характеристикой D и номинальным током 10 А предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот модульный выключатель от бренда CHINT обеспечивает надёжную работу в условиях высоких пусковых токов, таких как у двигателей и сварочных аппаратов.

Назначение и область применения

Выключатель NB1-63H (R) используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Его характерная особенность - тип срабатывания D, который позволяет выдерживать кратковременные импульсы тока до 10–20 раз выше номинала. Это делает его идеальным для подключения оборудования с высокими пусковыми токами: электродвигателей, насосов, компрессоров, сварочных машин и мощной световой нагрузки.

Устройство применяется в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры, где требуется защита от КЗ и перегрузки без ложных срабатываний при запуске нагрузки.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: D - задержка перед отключением при больших токах, предотвращает ложные срабатывания при пуске
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Рабочая температура: от -25 C до +40 C - подходит для установки в неотапливаемых помещениях
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Модульная ширина: 1 модуль (18 мм) - занимает минимум места в распределительном щите
• Степень загрязнения: 2 - рассчитан на использование в обычных условиях без значительного скопления пыли и влаги
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ, защищая проводку и оборудование

Совместимость и монтаж

Выключатель NB1-63H (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется гибким или многожильным кабелем через зажимы, подходят также шины типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63H, что позволяет легко собирать комбинированные щиты.

При монтаже важно соблюдать момент затяжки клемм - не более указанного в документации, чтобы избежать повреждения контактов. Для удобства диагностики предусмотрен визуальный индикатор положения контакта: когда рычаг опущен - выключатель сработал.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Он классифицирован как устройство категории A - предназначен для защиты бытовых и аналогичных нагрузок. Наличие класса токоограничения 3 повышает уровень безопасности, снижая тепловую и механическую нагрузку на провода при КЗ.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с возможностью крупных КЗ, например, рядом с трансформаторными подстанциями
• Характеристика D - исключает ложные отключения при запуске двигателей и других индуктивных нагрузок
• Компактный формат (1 модуль) - экономит место в щите
• Возможность доработки - поддерживаются дополнительные устройства: вспомогательные и сигнальные контакты, расцепители
• Надёжная фиксация на рейке - не выпадает даже при вибрациях

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для постоянных частых включений/отключений - предназначен для редких операций, не является рубильником
• Не работает с постоянным током - только переменный (AC)
• При температуре ниже -25 C возможно снижение надёжности срабатывания
• Не подходит для защиты цепей с очень длительными перегрузками - требует согласования с сечением кабеля

Примеры использования

• Защита сети питания двигателя насоса в системе водоснабжения
• Отдельный автомат для сварочного аппарата в мастерской
• Щитовая защита группы розеток в гараже с мощным оборудованием
• Компонент в распределительном щите промышленного участка с конвейерами

Практические советы

• Выбирая NB1-63H (R) 10A, проверьте, что сечение кабеля соответствует нагрузке - для 10 А достаточно медного провода 1,5–2,5 мм2
• Если нужна удалённая сигнализация срабатывания - используйте дополнительный контакт XF9J
• При сборке щита не забудьте про свободное пространство вокруг автомата - он нагревается при работе
• Для цепей с высокой вероятностью КЗ (например, длинные линии) этот выключатель - лучший выбор благодаря 10 кА отключающей способности
• Не путайте с характеристикой C - D-тип лучше для тяжёлых пусков, C - для освещения и бытовой техники
