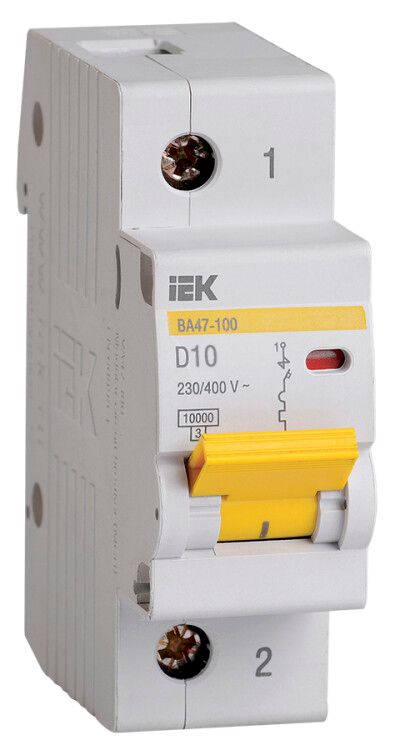

Выключатель автоматический однополюсный ВА47-100 10А D 10кА KARAT | MVA40-1-010-D IEK

Автоматический выключатель ВА47-100 от IEK — надёжное решение для защиты однофазных цепей с высокими пусковыми токами. Артикул mva40-1-010-d обеспечивает защиту от перегрузок и коротких замыканий в бытовых и промышленных сетях, рассчитан на работу в условиях переменного тока 230 В и частотой 50 Гц.

Назначение и область применения

Выключатель автоматический ВА47-100 предназначен для защиты групповых и распределительных цепей с активной и индуктивной нагрузкой. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений. Особенно эффективен там, где используются оборудование с высокими пусковыми токами — насосы, компрессоры, сварочные аппараты, конвейеры.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — для нагрузок с высокими пусковыми токами
• Тип расцепителя: электромагнитный (короткое замыкание) и тепловой (перегрузка)
• Класс токоограничения: 3 — быстрое гашение дуги, снижение энергии КЗ
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, пыль не предотвращается
• Максимальное сечение кабеля: 25 мм²
• Модульная ширина: 1,5 модуля (27 мм)
• Глубина монтажа: 74,3 мм
• Частота: 50 Гц
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ4 — работает при температурах от -40°C до +50°C

Совместимость и монтаж

Выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Устройство имеет защёлку с двойным фиксированным положением — обеспечивает прочное крепление даже при вибрациях. Для подключения используется два зажима с насечками, которые повышают надёжность соединения и снижают нагрев. Максимальное сечение провода — 25 мм², что соответствует медному кабелю до 16–25 А в зависимости от условий прокладки. Устройство совместимо с дополнительными модулями (блоки сигнализации, расцепители минимального напряжения, дистанционного управления), которые можно установить самостоятельно.

Безопасность и стандарты

Выключатель ВА47-100 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует быстрое отключение при КЗ, снижает риск возгорания. Индикатор положения контактов (зелёный/красный) позволяет визуально определить состояние автомата без вскрытия щита. IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли и влаги — не применяйте в сырых или пыльных местах без корпуса.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный — на внезапные скачки тока (например, при запуске двигателя).
• Высокая отключающая способность (10 кА) позволяет использовать ВА47-100 в качестве вводного автомата в многоквартирных домах и малых производствах.
• Широкая рукоятка с удобной поверхностью — легче включать/выключать, особенно в перчатках.
• Насечки на зажимах уменьшают переходное сопротивление, снижают нагрев и продлевают срок службы контактов.
• Работает в широком диапазоне температур — подходит для холодных помещений (гаражи, склады) и жарких цехов.
• Поддерживает модульную комплектацию — легко расширить функциональность без замены основного устройства.

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 230 В — не используйте в трёхфазных системах без правильного подбора полюсов.
• IP20 не обеспечивает защиту от воды и пыли — нельзя устанавливать вне закрытых щитов в условиях повышенной влажности или пыли (например, на улице, в цехах с металлической стружкой).
• Характеристика D требует наличия значительных пусковых токов — неэффективен для освещения, зарядных устройств, компьютеров; лучше выбрать тип C в таких случаях.
• Не рекомендуется для цепей с частыми включениями/выключениями (более 10 раз в день) — износ механизма возрастает.

Примеры использования

• Вводной автомат в квартире или частном доме для защиты группы розеток с мощными приборами (стиральная машина, бойлер).
• Защита цепи питания компрессора в системе кондиционирования.
• Групповой автомат для насосной станции в загородном доме.
• Щитовая защита на производстве — питание станков с асинхронными двигателями.

Практические советы

• Выбирая ВА47-100, проверьте глубину щита — требуется минимум 74,3 мм свободного места.
• При подключении кабеля 25 мм² убедитесь, что он плотно затянут — слабый контакт вызывает перегрев.
• Если в цепи есть пускатели или частотники, убедитесь, что пусковой ток не превышает 8–10 крат номинала — иначе возможны ложные срабатывания.
• Для обслуживания щита используйте индикатор положения: красный цвет = отключен, зелёный = включён.
• При необходимости добавления сигнализации или дистанционного отключения — выбирайте модули, совместимые с серией KARAT (IEK).
