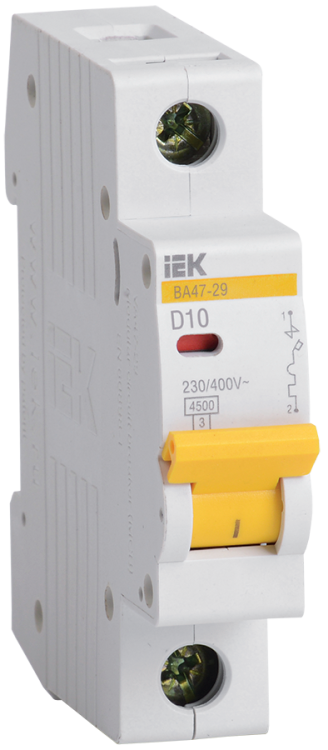

Выключатель автоматический однополюсный ВА47-29 10А D 4,5кА KARAT | MVA20-1-010-D IEK

Автоматический выключатель ВА47-29 - надёжное устройство для защиты однофазных цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) предлагает эту модель в серии KARAT с артикулом mva20-1-010-d; она подходит как для домашних щитов, так и для промышленного оборудования.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает группы потребителей в электрощитах: освещение, розетки, бытовые приборы, маломощные станки и конвейеры. Подходит для установки в жилых, офисных и производственных помещениях. Характеристика D позволяет использовать его там, где возникают кратковременные высокие пусковые токи - например, при запуске двигателей или сварочных аппаратов.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, подходит для индуктивных нагрузок
• Количество полюсов: 1 - управляет одной фазой
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Сечение кабеля: до 25 мм2 - можно подключить медный провод любого сечения в этом пределе
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждения проводки
• Глубина монтажа: 73,6 мм - требует соответствующего места в щите
• Количество модулей DIN: 1 - занимает один стандартный модуль шириной 18 мм
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на DIN-рейку 35 мм. Для подключения используются верхние зажимы: они поддерживают как гибкий многожильный провод, так и жесткий одножильный. Есть возможность подсоединить шины FORK (для параллельного питания нескольких автоматов) или PIN (для последовательного соединения). Монтаж не требует специальных инструментов - достаточно отвертки. Обязательно проверьте глубину щита: устройство выступает на 73,6 мм назад.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Индикатор положения контакта показывает, включен ли автомат (рукоятка вверх = вкл, вниз = выкл). Это исключает случайное включение при обслуживании. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ
• Улучшенная дугогасительная камера - меньше искр, выше надёжность при частых срабатываниях
• Насечки на зажимах - уменьшают нагрев и усиливают контакт, особенно важны при работе с алюминием
• Широкий диапазон температур (-40…+50 C) - подходит для холодных помещений и неотапливаемых щитовых
• Эргономичная рукоятка - удобнее включать/выключать даже в перчатках
• Поддержка шин FORK и PIN - упрощает сборку распределительных щитов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не допускает попадания жидкости
• Не используется в сетях постоянного тока (DC) - только для переменного тока 50 Гц
• Не подходит для защиты мощных трёхфазных двигателей - требуется трёхполюсный автомат
• При использовании с кабелем более 25 мм2 необходимо применять переходники или клеммы
• Не рассчитан на частое ручное включение/выключение - предназначен для аварийного отключения, а не для регулярного управления

Примеры использования

• Защита розеточной группы в квартире с подключением стиральной машины и микроволновки
• Щит на этаже многоэтажного дома - отдельный автомат на каждую комнату
• Цепь освещения в производственном цеху с люминесцентными светильниками
• Питание насоса или компрессора с высоким пусковым током - благодаря характеристике D
• Распределительный щит в гараже с инструментами и зарядным устройством

Практические советы

• Выбирая автомат ВА47-29, убедитесь, что ваша проводка выдерживает ток 10 А - сечение кабеля должно быть минимум 2,5 мм2 меди
• При подключении шины FORK используйте только совместимые модели - не все шины подходят к этому типу зажимов
• Не затягивайте зажимы слишком сильно - это может повредить изоляцию или деформировать контакт
• Если щит установлен в неотапливаемом помещении, проверьте, чтобы температура не опускалась ниже -40C - иначе срок службы сократится
• Для проектирования щитов используйте рекомендованный ассортимент - это гарантирует совместимость с другими элементами серии KARAT
• Проверяйте индикатор после каждого срабатывания - если он не возвращается в положение “вкл”, возможно, внутренний механизм повреждён
