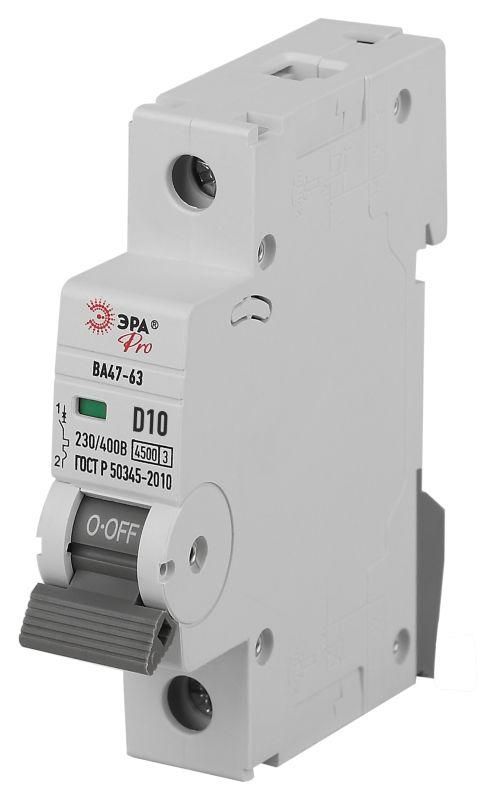

Автоматический выключатель PRO VA63-1P10D4.5 ВА47-63 1P 10А кривая D 4,5кА | Б0059452 ЭРА

Автоматический выключатель ВА47-63 ЭРА - это однополюсное устройство на 10 А с характеристикой D, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов. Номинальная отключающая способность 4,5 кА и класс токоограничения 3 обеспечивают надёжную работу даже при высоких аварийных токах.

Назначение и область применения

Автоматический выключатель ВА47-63 ЭРА защищает однофазные цепи переменного тока с номинальным напряжением 230 В. Он применяется там, где требуется устойчивость к кратковременным пиковым нагрузкам - например, при запуске двигателей, сварочных аппаратов, компрессоров или мощной осветительной нагрузки. Устройство подходит для монтажа в бытовых, офисных и производственных щитах, особенно в условиях частых пусков оборудования.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 1 - управление одной фазой сети;
• Номинальное напряжение: 230 В AC - работает в сетях с переменным током 50 Гц;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске нагрузки;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижает тепловую нагрузку на провода;
• Номинальное напряжение изоляции: 660 В - допустимый уровень изоляции между токоведущими частями;
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к скачкам напряжения, таким как удары молнии;
• Рабочая температура: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях и на улице внутри щита;
• Поперечное сечение проводника: 1–25 мм2 - совместим с медными проводами любого распространённого сечения;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли;
• Модульная ширина: 1 модуль - занимает стандартное место в DIN-рейке;
• Глубина монтажа: 74 мм - требует достаточного места в щите для свободного монтажа;
• Подходит для скрытого монтажа - устанавливается в стеновые распределительные коробки;
• Степень загрязнения 2 - рассчитан на использование в помещениях со слабым загрязнением (например, пыль, но без проводящей пыли или конденсата).

Совместимость и монтаж

Автоматический выключатель ВА47-63 ЭРА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием, соответствующим сечению провода (не перетягивать!). Кабель сечением 1–25 мм2 легко помещается в клеммы без доработки. Устройство совместимо с другими элементами серии ВА47-63 от ЭРА, включая дифференциальные автоматы и УЗО. Обеспечьте минимум 74 мм глубины в щите - недостаток места может помешать плотному закрыванию крышки.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345-2010. Класс токоограничения 3 и импульсная прочность 4000 кВ повышают безопасность при аварийных режимах. Конструкция исключает случайный доступ к токоведущим частям благодаря IP20. Применение в системах с категорией перенапряжения III позволяет использовать его в местах подключения к распределительным сетям, включая вводы в здание.

Преимущества

• Устойчивость к пусковым токам благодаря характеристике D - идеально для оборудования с высоким моментом старта;
• Высокая отключающая способность 4,5 кА - гарантирует безопасность даже в старых сетях с низким сопротивлением;
• Широкий диапазон рабочих температур - можно применять в холодных регионах и на балконах;
• Компактность - один модуль экономит место в щите;
• Надёжные клеммы - поддерживают провода до 25 мм2 без необходимости переходников.

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - только переменный ток 50 Гц;
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях без корпуса или в открытых щитках;
• Не подходит для многократных операций вручную - не является рубильником; частые включения/выключения могут снизить срок службы;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не рекомендован для цепей с очень высокой частотой переключений (более 10 раз в день).

Примеры использования

• Защита цепи питания насоса или компрессора в котельной;
• Отключение группы розеток в мастерской с электроинструментом;
• Щитовая защита входа в квартиру, когда есть вероятность пусковых токов от кондиционера;
• Оборудование на производстве: станки, вентиляторы, системы подачи материалов.

Практические советы

• Выбирая автомат ВА47-63 ЭРА, проверьте, чтобы сечение кабеля в вашей цепи попадало в диапазон 1–25 мм2 - меньшие провода могут плохо зажиматься, большие - не войдут;
• При монтаже в скрытый щит убедитесь, что глубина коробки ≥74 мм - иначе механизм не будет полностью вставлен;
• Избегайте установки рядом с источниками тепла - перегрев снижает точность срабатывания;
• Для защиты от поражения током обязательно используйте этот автомат вместе с УЗО;
• Проверяйте маркировку перед установкой: 10 А, D, 4,5 кА - все параметры должны точно соответствовать проекту.
