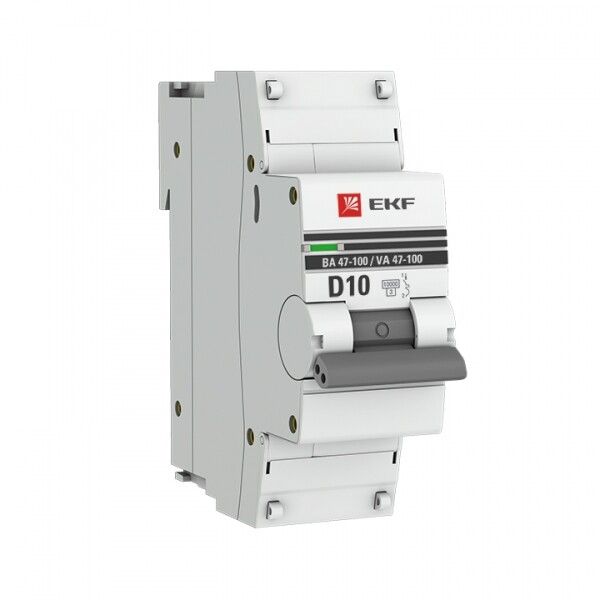

Автоматический выключатель ВА 47-100 1P 10А (D) 10kA EKF PROxima - mcb47100-1-10D-pro

Автоматический выключатель ВА 47-100 10А D 10кА от бренда EKF — надёжное устройство для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Артикул mcb47100-1-10d-pro соответствует серии ВА 47-100 PROxima и рассчитан на работу в однофазных цепях с номинальным током 10 А.

Назначение и область применения

Автоматический выключатель ВА 47-100 предназначен для автоматического отключения электрической цепи при превышении допустимого тока или возникновении короткого замыкания. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц.
• Однополюсный — защищает только фазный провод, ноль остаётся неотключаемым.
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до этого значения.
• Характеристика срабатывания: D — предназначена для нагрузок с высоким пусковым током (например, двигатели, компрессоры, сварочные аппараты).
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки).
• Степень защиты IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитках.
• Класс токоограничения 3 — обеспечивает минимальную энергию, проходящую через цепь при КЗ, снижая риск повреждения проводки.
• Рабочий диапазон температур: от –10 °C до +50 °C — устойчив к колебаниям в типичных условиях эксплуатации в России.
• Поперечное сечение подключаемого провода: от 1 до 35 мм² — совместим с большинством медных проводов в бытовой и промышленной проводке.
• Модульная ширина: 1,5 модуля — занимает 27 мм по стандарту DIN.
• Глубина монтажа: 45 мм — требует достаточного места внутри щита.
• Номинальное напряжение изоляции: 660 В — гарантирует безопасную изоляцию даже при кратковременных скачках напряжения.
• Номинальное импульсное напряжение: 4 кВ — устойчив к импульсным перенапряжениям, таким как грозовые разряды.
• Соответствие стандартам: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006).

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания на рейку — никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами, которые затягиваются отверткой. Рекомендуется использовать провода с зачищенными концами без оголённых жил. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Нельзя устанавливать в открытых помещениях или местах с повышенной влажностью — степень защиты IP20 не предусматривает защиту от воды и пыли.

Безопасность и стандарты

Автоматический выключатель ВА 47-100 сертифицирован по ГОСТ Р 50345-1-2010 и соответствует международному стандарту IEC 60898-2. Соответствует требованиям безопасности для использования в бытовых и промышленных системах. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают защиту не только самого устройства, но и всей электроустановки. Сертификаты подтверждают соответствие нормам для эксплуатации в РФ и странах СНГ.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для участков с потенциально высоким током КЗ, включая многоквартирные дома и производственные площадки.
• Характеристика D позволяет работать с оборудованием, имеющим большие пусковые токи, без ложных срабатываний.
• Широкий диапазон сечения проводов (1–35 мм²) — универсальность для различных типов проводки.
• Надёжная конструкция с двойным расцепителем — сочетание теплового и электромагнитного механизмов обеспечивает точную защиту.
• Длительная гарантия — 84 месяца (7 лет) от производителя EKF.

Ограничения применения

• Не подходит для трёхфазных цепей — только однополюсный вариант, используется исключительно в однофазных сетях.
• IP20 — нельзя применять во влажных, пыльных или наружных условиях (бани, улицы, подвалы без герметизации).
• Не является УЗО — не защищает от утечек тока на землю. Для защиты людей необходима установка отдельного УЗО или дифавтомата.
• Не рекомендуется для нагрузок выше 10 А — превышение тока вызывает постоянные срабатывания и преждевременный износ.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, холодильник, микроволновка).
• Подключение насосов, компрессоров, вентиляторов в мастерских и на производстве.
• Щитовая защита входа в частный дом или дачу, где есть пусковые токи от электродвигателей.
• Объекты с ограниченным бюджетом, где нужна базовая, но надёжная защита без избыточных функций.

Практические советы

• Выбирая автомат ВА 47-100 10А D, убедитесь, что суммарная мощность подключённых приборов не превышает 2,3 кВт (P = U × I = 230 В × 10 А).
• Проверьте глубину вашего распределительного щита — минимум 45 мм необходимо для свободного монтажа и доступа к контактам.
• Если в цепи есть чувствительная электроника (компьютеры, медицинское оборудование), параллельно установите УЗО — этот автомат не защищает от утечек.
• При замене старого автомата проверьте сечение провода: если он меньше 2,5 мм², то 10 А — слишком много, лучше выбрать 6 А или 8 А.
• Серия ВА 47-100 PROxima совместима с другими изделиями EKF — можно собирать единый щит с одинаковым дизайном и качеством.
