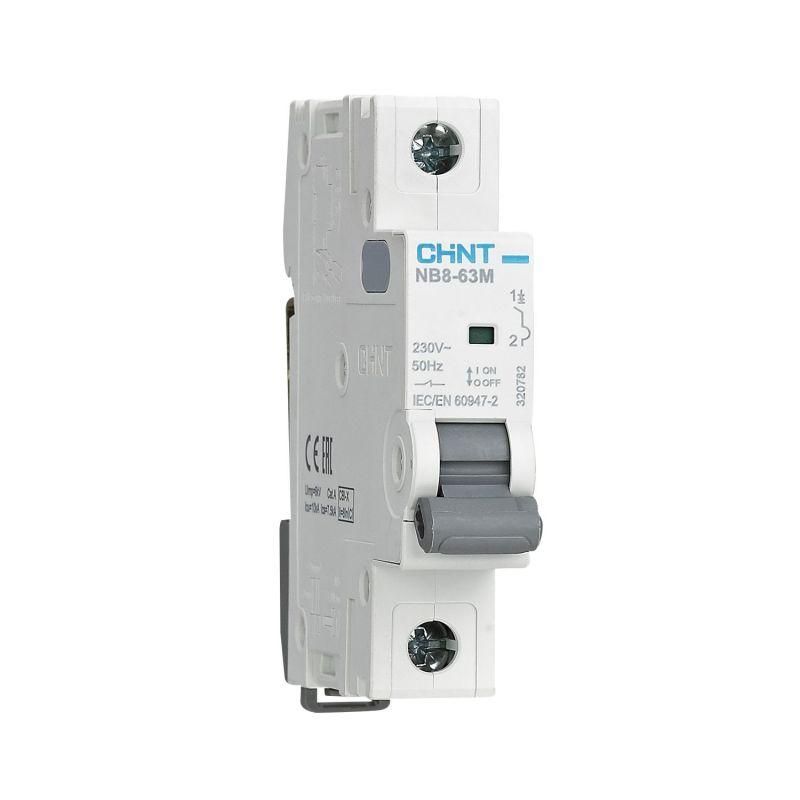

Выключатель автоматический NB8-63M 1P 20А 10кА х-ка K без тепл. расцеп. (R) | 320790 CHINT

Автоматический выключатель CHINT NB8-63M 1P 20А 10кА/12кА х-ка K без теплового расцепителя (R) предназначен для защиты электродвигателей и оборудования в системах кондиционирования, вентиляции и пожарной безопасности - там, где нужна только мгновенная защита от короткого замыкания, а тепловая защита не требуется.

Назначение и область применения

Этот выключатель используется исключительно как коммутационно-защитное устройство без функции перегрузки. Он применяется в паре с внешним тепловым реле или другим средством защиты от перегрузки. Подходит для управления двигателями, насосами, вентиляторами, а также в щитах дымоудаления, кондиционирования и противопожарных системах. Часто устанавливается в промышленных и коммерческих объектах, где требуется точное управление пуском и отключением нагрузки без задержек по времени.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА (при 230–415 В)
• Характеристика срабатывания: K - мгновенное отключение при токе 9,6–14,4 × I_n
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 3 - допустимо использование в помещениях с умеренным уровнем пыли и влаги
• Модульная ширина: 1 модуль (18 мм)
• Рабочая температура: от -35 C до +70 C
• Частота: 50 Гц
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальном токе
• Категория применения: A - для бытовых и аналогичных нагрузок
• Класс токоограничения: 3 - высокая скорость отключения при КЗ

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение осуществляется через кабель, либо с помощью шин типов PIN и FORK. Выключатель совместим со всеми другими аппаратами серии NB8-63M, что позволяет собирать компактные щиты с едиными размерами и принципами подключения. Для работы с двигателем обязательно используйте внешнее тепловое реле - этот выключатель сам по себе не защищает от перегрузки.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2. Обеспечивает класс токоограничения 3 - снижает энергию КЗ, защищая оборудование и проводку. Напряжение изоляции 500 В обеспечивает безопасность при работе в сетях до 400 В. Устройство не имеет защиты от брызг и пыли - не устанавливайте его во влажных, пыльных или открытых местах.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ
• Характеристика K - оптимальна для пусковых токов двигателей, не даёт ложных срабатываний
• Компактный формат (1 модуль) - экономит место в щите
• Визуальная индикация положения контактов - легко определить, включен или отключен
• Готов к дополнительной комплектации - можно добавить вспомогательные контакты, расцепители и сигналы

Ограничения применения

• Не защищает от перегрузки - требует обязательного подключения внешнего теплового реле
• IP20 - нельзя использовать вне закрытых щитов, в сырых или пыльных помещениях
• Не предназначен для частого включения/отключения - рассчитан на нечастые операции (до 20 тыс. циклов)
• Работает только с переменным током - не подходит для постоянного тока
• Не следует применять в качестве основного рубильника - только как защитный элемент в составе системы

Примеры использования

• Защита асинхронного двигателя в системе вентиляции - с внешним тепловым реле
• Коммутирование насоса в системе дымоудаления - при срабатывании пожарной сигнализации
• Управление кондиционером в офисном здании - когда перегрузка контролируется отдельно
• Щит управления HVAC - в сочетании с расцепителем минимального напряжения (UVT-X1)

Практические советы

• Выбирая CHINT NB8-63M 1P 20А 10кА/12кА х-ка K без теплового расцепителя (R), всегда проверьте, есть ли в вашей схеме внешняя тепловая защита - без неё двигатель может выйти из строя
• Для удобства обслуживания используйте дополнительные контакты XF9 или XF9J - они передают состояние аппарата в систему контроля
• При сборке щита учтите ширину 18 мм - другие модели серии NB8-63M точно подходят по размеру
• Не путайте с версией с тепловым расцепителем - эта модель помечена как “(R)” и специально лишена этой функции
• Проверяйте соответствие тока двигателя - 20 А подходит для двигателей мощностью до ~4 кВт при напряжении 230 В
