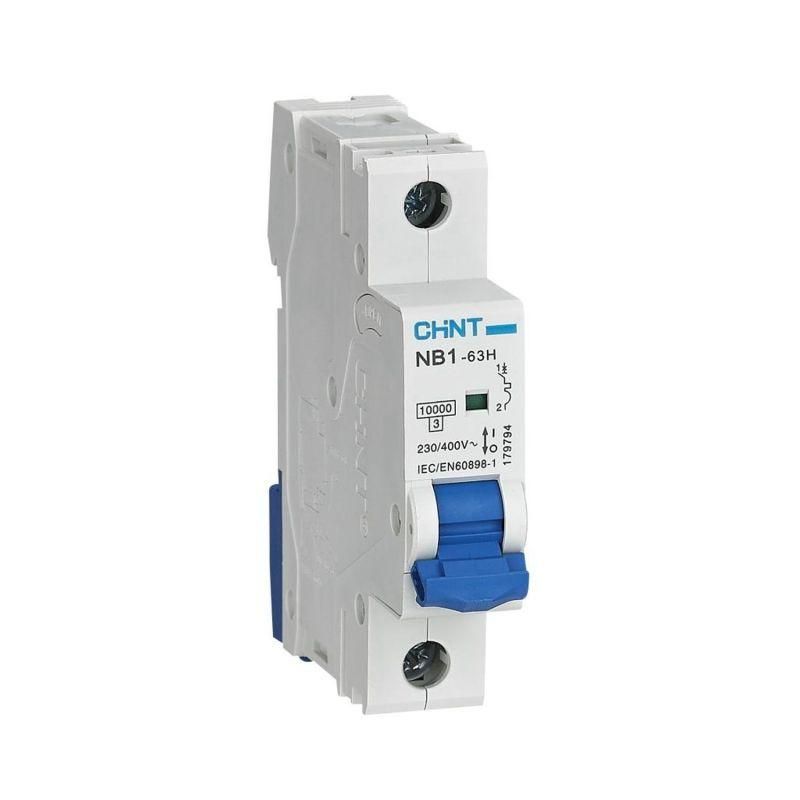

Выключатель автоматический однополюсный NB1-63H 1P 20A 10кА х-ка C (R) | 179786 CHINT

Автоматический выключатель NB1-63H - однополюсный модульный аппарат с номинальным током 20 А и отключающей способностью 10 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

Выключатель NB1-63H используется для защиты однофазных электрических цепей с напряжением до 230 В. Применяется в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Подходит для защиты групповой проводки, розеточных контуров, освещения и маломощного оборудования. Номинальный ток 20 А делает его оптимальным решением для нагрузок до 4,6 кВт.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 1
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ при токах 5–10 кратном от номинала; подходит для нагрузок с умеренным пуском (например, люминесцентные светильники, насосы, компьютеры)
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - защищен от скачков напряжения, таких как импульсы от молний или коммутационных процессов
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Тип тока: переменный (AC)
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли
• Модульная ширина: 1 модуль (18 мм) - занимает минимум места в щите
• Рабочая температура: от -25 C до +40 C - можно использовать в неотапливаемых помещениях, но не в условиях экстремального холода
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений, где возможна небольшая запыленность
• Механический ресурс: 20 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает энергию КЗ, что повышает срок службы подключённого оборудования

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные кабеля сечением до 16 мм2. Возможна установка с помощью клемм типов PIN и FORK. Выключатель NB1-63H совместим со всеми элементами серии NB1-63: другими автоматами, УЗО, реле контроля напряжения. Шириной всего один модуль позволяет легко размещать несколько аппаратов в одном ряду. Индикатор положения контакта (зелёный/красный) показывает состояние аппарата: “ON” / “OFF” / “триппер”.

Безопасность и стандарты

Произведено в соответствии с IEC 60898-1 и EN 60898-1 - европейскими стандартами для модульных автоматических выключателей. Соответствует требованиям к классу A (для бытовых и аналогичных применений). Класс токоограничения 3 соответствует высокому уровню защиты оборудования от термического и механического воздействия при КЗ. Сертифицирован для работы в системах TN-S, TN-C-S, TT.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной тепловой характеристике C
• Высокая отключающая способность 10 кА - достаточна для большинства городских и промышленных сетей
• Функциональная индикация положения контактов - сразу видно, почему выключился автомат
• Гибкость системы: возможность доработки через дополнительные устройства (XF9, S9, V9)
• Компактность: одна модульная единица экономит место в щите
• Совместимость с продукцией CHINT других серий - удобно при масштабировании проекта

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых местах (ул. , баня, подвал без теплоизоляции)
• Не рекомендован для мощных двигателей с высоким пусковым током (более 10×Iн); лучше выбрать характеристику D
• Не имеет функции дифференциальной защиты - требует отдельного УЗО при необходимости защиты человека от поражения током
• Рабочая температура ниже -25C недопустима - риск отказа механизма при холоде

Примеры использования

• Защита группы розеток в квартире (стиральная машина, микроволновая печь, зарядные устройства)
• Щит освещения в офисе - управление несколькими светильниками
• Цепь питания контроллеров, серверов, принтеров в IT-помещении
• Линии питания насосов, вентиляторов, компрессоров с умеренной пусковой нагрузкой
• Объекты с ограниченным бюджетом, где нужна базовая, но надёжная защита

Практические советы

• Выбирая автомат NB1-63H 20A, проверьте суммарную мощность всех подключённых устройств - она должна быть меньше 4,6 кВт (230 В × 20 А = 4600 Вт)
• Если планируете подключать светодиодные лампы с драйверами - они часто имеют повышенный пусковой ток. Характеристика C здесь подходит, но если возникают ложные срабатывания - рассмотрите вариант с характеристикой D
• Для сложных систем используйте дополнительные контакты XF9 (состояние) и XF9J (аварийное срабатывание): они позволяют передавать сигнал в SCADA или на пульт управления
• При сборке щита соблюдайте шаг 18 мм - каждый модуль занимает именно эту ширину, даже если он не нагружен полностью
• Не закрывайте корпус щита герметично - IP20 не защищает от пара и конденсата, особенно зимой
• Проверяйте маркировку на корпусе после монтажа: убедитесь, что указано 20 А, C, 10 kA - чтобы избежать путаницы при обслуживании
