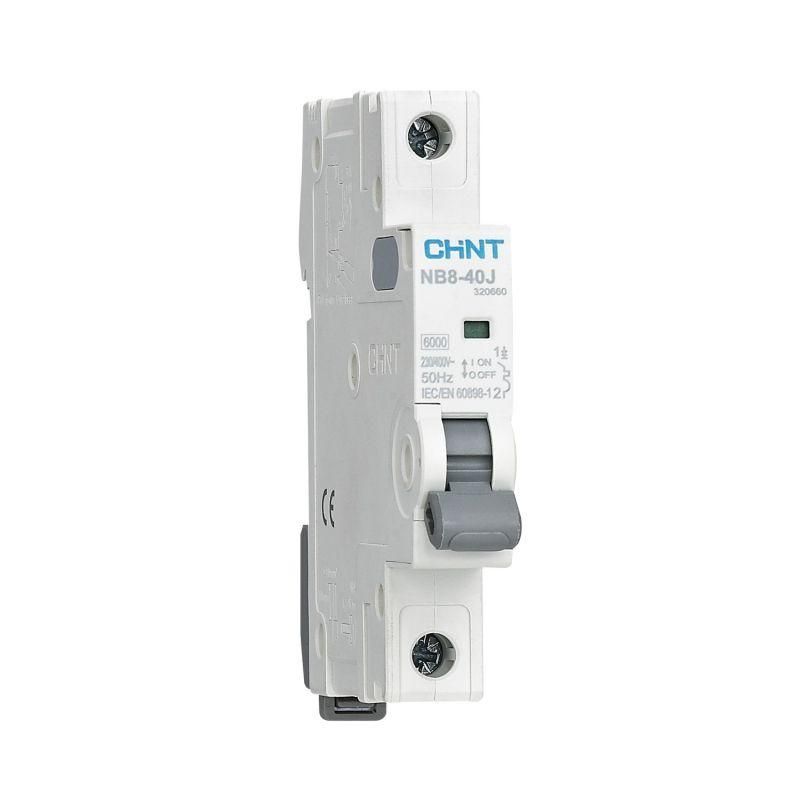

Выключатель автоматический NB8-40J 1P 20А 6кА х-ка C (R) | 320657 CHINT

Автоматический выключатель CHINT NB8-40J - однополюсный коммутационный аппарат с номинальным током 20 А и отключающей способностью 6 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Модель NB8-40J отличается компактной конструкцией и надёжной работой в условиях повышенной запылённости.

Назначение и область применения

Автоматический выключатель CHINT NB8-40J используется для защиты однофазных электрических цепей с напряжением до 230 В переменного тока. Применяется в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования. Номинальный ток 20 А и характеристика срабатывания «C» делают его оптимальным выбором для нагрузок с умеренным пусковым током - например, люминесцентных светильников, насосов, холодильников.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для типичных бытовых и промышленных нагрузок
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - обеспечивает устойчивость к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытого щита
• Модульная ширина: 0,75 модуля (13,5 мм) - позволяет экономить место в щите
• Рабочая температура: от -35 C до +70 C - работает в суровых климатических условиях
• Частота: 50 Гц
• Тип тока: переменный (AC)
• Класс токоограничения: 3 - снижает энергию КЗ, защищая проводку и оборудование
• Механическая износостойкость: 15 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов

Совместимость и монтаж

Автоматический выключатель CHINT NB8-40J монтируется на стандартную DIN-рейку 35 мм. Ширина всего 13,5 мм позволяет разместить несколько аппаратов в одном ряду, что особенно важно в компактных щитах. Подключение осуществляется через винтовые зажимы - допускаются медные кабели сечением до 16 мм2. Также возможна установка гребенчатой шины для параллельного питания нескольких автоматов. Устройство совместимо с другими элементами серии NB8: можно использовать вспомогательные контакты XF9, сигнальные контакты XF9J или расцепители S9/V9 для удалённой индикации и управления.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345-2010. Категория применения A гарантирует защиту именно от перегрузок и коротких замыканий, а не от других видов повреждений. Класс токоограничения 3 снижает тепловую и механическую нагрузку на провода при аварии. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешней среды - поэтому установка обязательна в закрытых щитах.

Преимущества

• Компактная ширина 13,5 мм - эффективное использование места в щите
• Увеличенная отключающая способность 6 кА - безопаснее в сетях с высоким током КЗ
• Характеристика «C» - баланс между чувствительностью и отказоустойчивостью при пусковых токах
• Яркий индикатор положения контакта - легко определить, сработал ли автомат
• Готов к дополнительной комплектации - можно доработать под нужды системы

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• IP20 не допускает установку во влажных помещениях, на улице или в открытых щитах
• Не предназначен для частого ручного включения/отключения - рассчитан на редкие операции, не на регулярную коммутацию
• Не защищает от утечек тока - для этого требуется УЗО
• При температуре ниже -35 C или выше +70 C возможны сбои в работе

Примеры использования

• Защита группы розеток в квартире
• Автомат для освещения в коридоре или подъезде
• Щитовая защита кондиционера мощностью до 4,5 кВт
• Цепь питания насоса в системе водоснабжения
• Общий входной автомат в этажном щите многоквартирного дома

Практические советы

• Выбирая автомат CHINT NB8-40J, проверьте соответствие сечения кабеля: для 20 А лучше использовать медный кабель 2,5 мм2 и более
• Если в щите мало места - используйте этот аппарат вместо стандартных 17,5 мм модулей, чтобы сэкономить один-два модуля
• Для сложных систем добавьте вспомогательный контакт XF9 - он передаст сигнал о состоянии автомата на пульт управления
• Не путайте с характеристикой «B». Характеристика «C» предпочтительнее для нагрузок с пусковыми токами - она реже ложно срабатывает при включении техники
• При сборке щита соблюдайте порядок: сверху - ввод, затем - автоматы, потом - УЗО. Автомат NB8-40J не заменяет УЗО!
