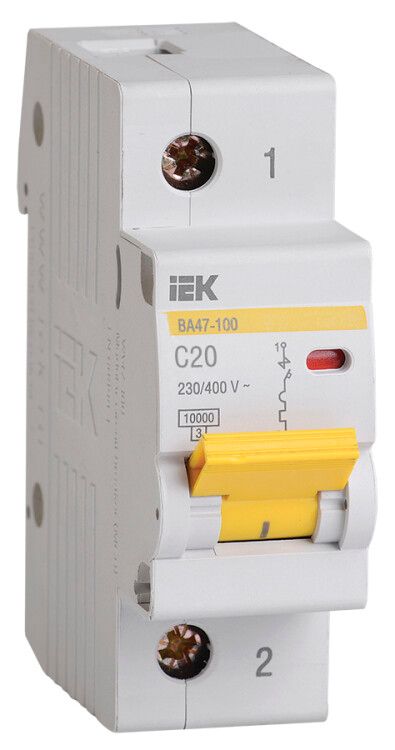

Выключатель автоматический ВА47-100 однополюсный 20А 10кА характеристика C IEK - MVA40-1-020-C

Автоматический выключатель модульный однополюсный 20А 10кА характеристика C ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор из серии KARAT устанавливается на DIN-рейку и подходит для бытовых и промышленных систем с переменным током. Артикул mva40-1-020-c обеспечивает надёжную работу в условиях частой коммутации.

Назначение и область применения

Автоматический выключатель ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой - такие как освещение, розеточные контуры, насосы, вентиляторы и малые двигатели. Устройство рекомендовано для установки в вводно-распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Подходит как для новых монтажей, так и для замены старых автоматов в существующих щитках.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимально для смешанных нагрузок (например, свет + моторы)
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что повышает безопасность оборудования
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ
• Модульная ширина: 1,5 модуля - занимает 27 мм места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть устройство сверху и проверить фиксацию. Совместим со всеми щитками, поддерживающими модульную компоновку. Соединение проводов осуществляется через зажимы с винтовым креплением - допускаются медные жилы сечением 0,5–2,5 мм2. Не используйте многожильные провода без наконечников - это снижает контактное давление и увеличивает риск нагрева.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает высокую степень защиты кабеля и подключённого оборудования при аварийных режимах. Наличие механического указателя положения (ON/OFF) позволяет визуально контролировать состояние автомата. Применение в помещениях с нормальной влажностью и температурой от -25C до +40C.

Преимущества

• Высокая отключающая способность (10 кА) - подходит даже для участков с близким расположением трансформаторов
• Характеристика C - идеальна для цепей с пусковыми токами, например, при запуске двигателей
• Надёжная фиксация на рейке - исключает самопроизвольное выпадение
• Яркая цветовая маркировка контактов - упрощает диагностику и обслуживание
• Серия KARAT - проверенная линейка IEK с длительным сроком службы и совместимостью с другими элементами щита

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC 50 Гц
• IP20 не обеспечивает защиту от воды, пыли и влаги - нельзя использовать в сырых, открытых или наружных местах
• Не предназначен для защиты мощных промышленных машин (более 5 кВт) без предварительного расчёта токов
• Не следует использовать в качестве основного рубильника - он не рассчитан на частую ручную коммутацию (не более 1000 операций/год)

Примеры использования

• Защита розеточных групп в квартире или офисе
• Щиток на этаже многоэтажного дома - отдельный автомат на каждую комнату
• Подключение светильников и вытяжек в гараже
• Цепь питания насоса для системы водоснабжения
• Групповой автомат перед распределителем в мини-цехе

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключённых устройств не превышает 4,4 кВт (при 220 В и 20 А)
• При замене старого автомата - проверьте посадочное место на DIN-рейке: ВА47-100 требует 1,5 модуля (27 мм)
• Не затягивайте зажимы слишком сильно - можно повредить пластиковые корпуса
• Для цепей с высокими пусковыми токами (электродвигатели) характеристика C - правильный выбор; для чисто осветительных цепей лучше подойдёт B
• Проверяйте соответствие артикула mva40-1-020-c при заказе - другие модели серии могут иметь другую характеристику или ток
