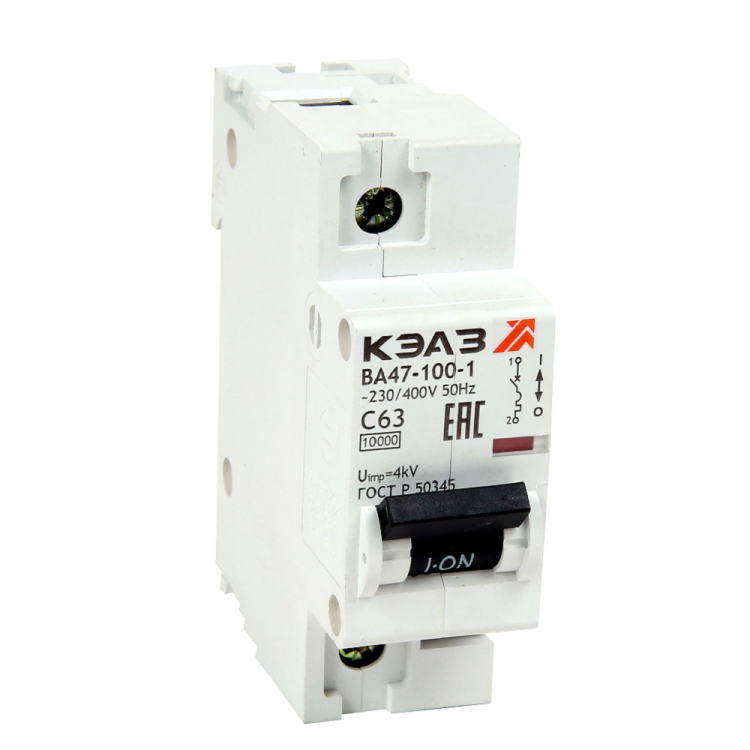

Выключатель автоматический модульный 1п C 20А 10кА ВА47-100-1C20-УХЛ3 КЭАЗ 318103

Автоматический выключатель однополюсный модульный ВА47-100-1C20-УХЛ3 (10кА) от КЭАЗ предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Этот бюджетный модульный автомат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надёжная защита при ограниченном бюджете.

Назначение и область применения

Автоматический выключатель однополюсный модульный ВА47-100-1C20-УХЛ3 (10кА) защищает электрические цепи напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в бытовых и промышленных щитах: для защиты освещения, розеточных групп, маломощных станков, систем вентиляции и другого оборудования с током до 20 А.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитана защита
• Номинальное напряжение изоляции: 230 В - уровень изоляции между токоведущими частями и корпусом
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который автомат может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Класс токоограничения: 3 - высокий класс, обеспечивающий быстрое ограничение тока при КЗ, снижающий тепловую и механическую нагрузку на провода
• Сечение проводника: 2,5–35 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов
• Ширина по модулям: 1,5 М - занимает 1,5 стандартных модулей на DIN-рейке (22,5 мм)
• Глубина монтажа: 71 мм - минимальная глубина щита, необходимая для полноценной установки
• Рабочая температура: от –60 C до +40 C - работает в суровых условиях, включая холодные помещения и открытые щитовые
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли
• Частота: 50 Гц - оптимизирован для сетей стран СНГ
• Категория перенапряжения IV - предназначен для установки на входе в здание или в местах с высоким риском скачков напряжения
• Степень загрязнения 2 - допустимо использование в помещениях с умеренной запылённостью (не в сырых или химически агрессивных средах)

Совместимость и монтаж

Автоматический выключатель однополюсный модульный ВА47-100-1C20-УХЛ3 (10кА) монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требует. Подключение проводов выполняется через винтовые зажимы. Для правильного монтажа важно соблюдать рекомендованное сечение проводов (2,5–35 мм2): меньшие сечения могут плохо фиксироваться, большие - не войдут в зажим. Убедитесь, что глубина щита минимум 71 мм - иначе механизм не закроется полностью. Совместим со всеми устройствами серии Бюджетный модуль от КЭАЗ, включая другие автоматы, УЗО и реле.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 и категория перенапряжения IV повышают безопасность при аварийных ситуациях. Наличие сертификатов подтверждает соответствие требованиям безопасности для использования в России и странах ЕАЭС. Не применяйте в взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с большинством типовых КЗ в жилых и коммерческих сетях
• Устойчивость к широкому диапазону температур - можно использовать в неотапливаемых помещениях, на балконах, в подъездах
• Поддержка крупных сечений проводов (до 35 мм2) - удобно для подключения мощных потребителей или многожильных кабелей
• Компактная форма (1,5 модуля) - экономит место в щите
• Цена ниже аналогов - идеальный вариант для проектов с жёстким бюджетом

Ограничения применения

• Не предназначен для постоянного использования в условиях повышенной влажности, пыли или агрессивной среды - IP20 не защищает от жидкости и мелкой пыли
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) - характеристика C может давать ложные срабатывания
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Не рекомендуется для установки вне помещений без дополнительной защиты (короба, шкафы)

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для освещения в подвале или на лестничной клетке
• Щитовая защита для насоса водоснабжения в частном доме
• Вводной автомат в распределительном щите малоэтажного дома
• Контроль питания для конвекторов, нагревателей, малых станков

Практические советы

• Выбирая автомат ВА47-100-1C20-УХЛ3 (10кА), проверьте, чтобы суммарная мощность всех подключенных устройств не превышала 4,4 кВт (P = U × I = 220 В × 20 А)
• Избегайте перегрузки автомата - если часто срабатывает, увеличьте номинал или распределите нагрузку
• При монтаже затягивайте зажимы равномерно - слабый контакт вызывает перегрев
• Для защиты от утечек тока обязательно используйте совместно с УЗО
• При замене старого автомата сверьте сечение проводов - новый автомат принимает до 35 мм2, а старый мог быть рассчитан на 10–16 мм2
• Артикул 318103 - это точный идентификатор для заказа запасных единиц. Храните его при составлении спецификаций.
