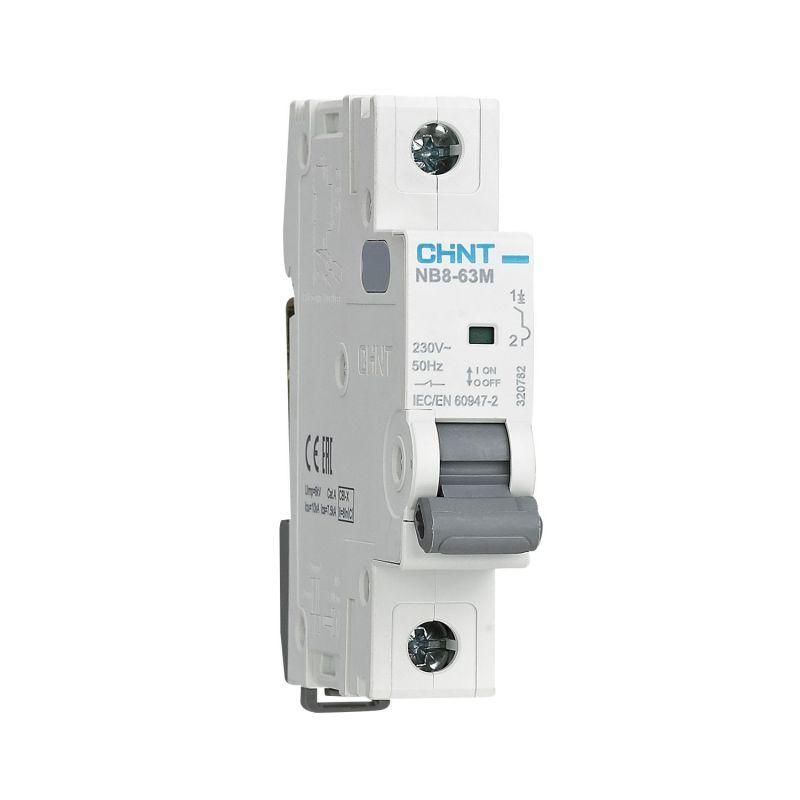

Выключатель автоматический NB8-63M 1P 3А 10кА х-ка K без тепл. расцеп. (R) | 320786 CHINT

Автоматический выключатель NB8-63M 1П 3А 10кА характеристика K без теплового расцепителя (R) от бренда CHINT предназначен для защиты электродвигателей и оборудования систем вентиляции, кондиционирования и пожарной безопасности от коротких замыканий. Отличается специальной характеристикой срабатывания K и отсутствием теплового расцепителя, что делает его уникальным решением для задач, где требуется исключительно магнитная защита.

Назначение и область применения

Автоматический выключатель NB8-63M 1П 3А 10кА характеристика K без теплового расцепителя (R) используется там, где необходима быстрая реакция на сверхтоки, но не нужна защита от перегрузки. Подходит для коммутирования и защиты двигателей постоянного и переменного тока, насосов, вентиляторов, компрессоров. Часто устанавливается в щитах систем дымоудаления, принудительной вентиляции и кондиционирования воздуха. Также применяется в промышленном оборудовании, где перегрузки контролируются внешними термореле или другими средствами защиты.

Технические характеристики

• Номинальный ток: 3 А - максимальный длительный ток, который выключатель может проводить без повреждений;
• Номинальное напряжение: 230 В AC - работает в однофазных сетях переменного тока;
• Количество полюсов: 1 - защищает одну фазу сети;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Характеристика срабатывания: K - мгновенный расцепитель активируется при токе 9,6–14,4 × I_n, то есть между 28,8 А и 43,2 А для этого устройства;
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию внутри корпуса;
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к высоковольтным скачкам, таким как грозовые импульсы;
• Частота: 50 Гц - оптимизирован для стандартной сети России и стран СНГ;
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не герметичен;
• Модульная ширина: 1 модуль (18 мм) - занимает мало места в распределительном щите;
• Рабочая температура: от -35C до +70C - допускает работу в холодных помещениях и нагреваемых зонах;
• Категория применения: A - для защиты силового оборудования, не требует учета времени срабатывания при малых перегрузках;
• Класс токоограничения: 3 - снижает величину тока КЗ перед отключением, защищая оборудование от механических ударов;
• Степень загрязнения: 3 - рассчитан на использование в условиях повышенной запылённости и наличия неконденсирующих загрязнений;
• Возможно дополнительное оснащение: да - можно установить вспомогательные контакты, расцепители и сигналы.

Совместимость и монтаж

Автоматический выключатель NB8-63M 1П 3А 10кА характеристика K без теплового расцепителя (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, совместимые с кабелями, шинами типа PIN и FORK. Ширина одного модуля позволяет легко размещать несколько аппаратов в одном ряду. Устройство совместимо со всеми элементами серии NB8-63M - можно использовать одинаковый тип крепления и аксессуаров. Для работы с дополнительными функциями (например, вспомогательными контактами XF9) необходимо заранее выбрать соответствующую версию или заказать её отдельно.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что снижает риск повреждения кабельных трасс и оборудования при КЗ. Наличие окна индикации положения контакта позволяет оператору визуально определить состояние аппарата - включен он или отключен. Примечание: IP20 не обеспечивает защиту от воды - нельзя применять во влажных местах без дополнительной защиты корпуса.

Преимущества

• Уникальная характеристика K - идеальна для защиты двигателей с высоким пусковым током, не вызывает ложных срабатываний при нормальных пусках;
• Отсутствие теплового расцепителя - позволяет точно отделять защиту от перегрузки (которая регулируется другим устройством) от защиты от КЗ;
• Высокая механическая долговечность - до 20 000 циклов включения/выключения;
• Поддержка дополнительных модулей - возможность доработки системы после установки;
• Узкий форм-фактор - экономия места в щитовой;
• Работа при экстремальных температурах - подходит для необогреваемых помещений и технологических площадок.

Ограничения применения

• Не предназначен для защиты от перегрузок - обязательно используйте внешнее термореле или другой механизм защиты при наличии риска длительных перегрузок;
• IP20 - недопустимо применение в сырых, пыльных или открытых помещениях без дополнительного кожуха или корпуса;
• Только одна фаза - не подходит для трехфазных цепей без установки нескольких единиц;
• Не следует использовать в сетях с постоянным током - только переменный ток 50 Гц;
• Номинальный ток 3 А ограничен - не годится для мощных потребителей выше 700 Вт при 230 В.

Примеры использования

• Защита вентиляторов в системах дымоудаления - предотвращает выход из строя при заклинивании крыльчатки;
• Щиты кондиционирования - управление и защита компрессора без лишней чувствительности к пусковому току;
• Циркулярные пилы, точильные станки - когда перегрузка контролируется реле времени или электронным блоком;
• Лифтовые механизмы и эскалаторы - в составе комплексной системы защиты с внешними термореле;
• Оборудование в цехах с высокой степенью загрязнения - благодаря классу загрязнения 3 и прочному корпусу.

Практические советы

• Выбирая NB8-63M 1П 3А 10кА характеристика K без теплового расцепителя (R), всегда проверьте наличие внешнего средства защиты от перегрузки - иначе двигатель может выйти из строя;
• При сборке щита учтите, что этот аппарат не имеет индикации перегрузки - только индикация положения контакта;
• Для удобства обслуживания используйте вспомогательный контакт XF9 - он позволит удаленно отслеживать состояние автомата;
• При использовании в холодных условиях (-35C) убедитесь, что кабели и соединения не становятся хрупкими;
• Не путайте с аналогами с характеристикой B/C/D - K специально создан для двигателей, другие - для освещения и розеток;
• Проверяйте соответствие посадочных размеров: ширина 18 мм, шаг крепления - стандартный для DIN-рейки.
