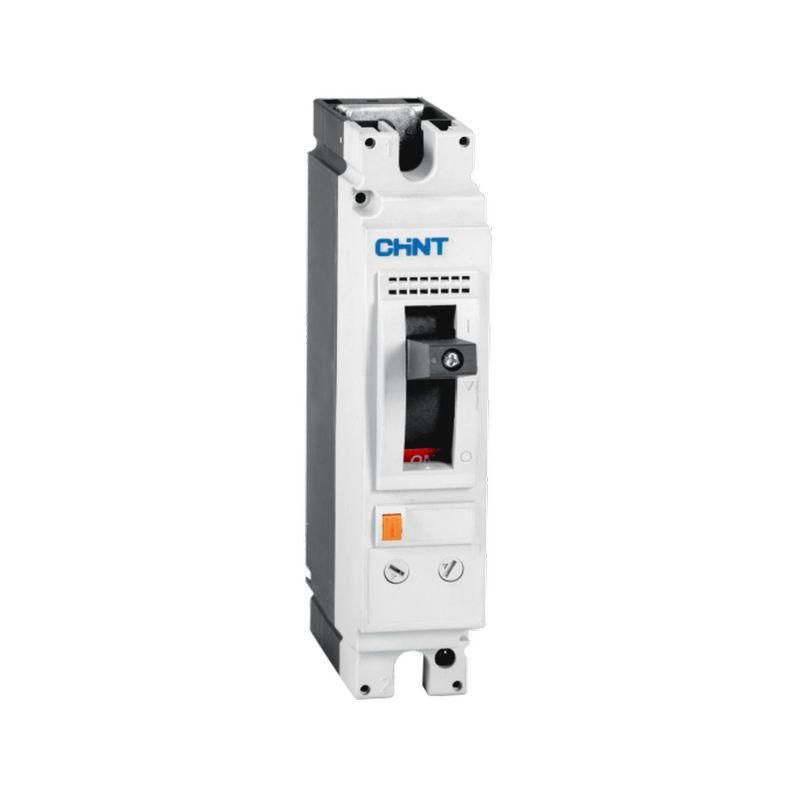

Выключатель автоматический NM8N-125C TM 1P 16А 36кА с рег. термомаг. расцепителем (R) | 271511 CHINT

Автоматический выключатель CHINT NM8N-125C TM 1P 16А 36кА с регулируемым термомагнитным расцепителем предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство подходит для установки в распределительных щитах промышленного и коммерческого оборудования, где требуется точная настройка порогов срабатывания.

Назначение и область применения

Выключатель CHINT NM8N-125C TM 1P 16А 36кА защищает однополюсные цепи постоянного и переменного тока до 690 В. Он используется там, где важна гибкость настройки защиты - например, на участках с колеблющейся нагрузкой или при наличии пусковых токов. Подходит для питания станков, насосов, систем вентиляции, освещения и других устройств, требующих надёжной автономной защиты.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях высокого напряжения, включая трёхфазные системы с линейным напряжением до 690 В.
• Количество полюсов: 1 - защищает одну фазу, применяется в однофазных цепях или как часть многополюсной сборки.
• Номинальный ток: 16 А - максимальный рабочий ток, который выдерживает выключатель без срабатывания.
• Отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до 36 тысяч ампер.
• Защита от перегрузки: регулируемый тепловой расцепитель с диапазоном настройки 16 А - можно задать порог срабатывания точно на номинальном значении, без допусков.
• Защита от КЗ: магнитный расцепитель с порогом 160 А - срабатывает при внезапных скачках тока выше этого значения.
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

Выключатель CHINT NM8N-125C TM 1P 16А 36кА устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 25 мм2 (медные). Для правильного монтажа важно соблюдать момент затяжки контактов - указан в руководстве производителя. Выключатель совместим со всеми комплектующими серии NM8N, включая дополнительные модули (блокировки, сигнализация, AUX-контакты).

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Применяет принцип двойной защиты - термомагнитный расцепитель обеспечивает селективную работу при перегрузках и КЗ. Материалы корпуса самозатухающие, что снижает риск распространения пламени.

Преимущества

• Регулируемый термомагнитный расцепитель позволяет адаптировать порог срабатывания под конкретную нагрузку - особенно полезно при использовании двигателей с высокими пусковыми токами.
• Высокая отключающая способность (36 кА) делает выключатель подходящим для зон с большой мощностью короткого замыкания - например, рядом с трансформаторными подстанциями.
• Литой корпус обеспечивает прочность и долговечность даже в условиях вибраций и механических воздействий.
• Чёткая визуальная индикация положения (ON/OFF) и сработавшего состояния упрощают диагностику.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP40 исключает использование в сырых, пыльных или открытых помещениях.
• Нельзя использовать для защиты цепей с постоянным током свыше 440 В - в документации производителя указаны ограничения по DC.
• Настройка расцепителя требует специального инструмента и знаний - не рекомендуется для пользователей без опыта.
• Один полюс - нельзя применять как самостоятельное средство защиты в трёхфазных цепях без установки трёх таких выключателей.

Примеры использования

• Щит управления станком с частотным преобразователем - настройка расцепителя на 16 А предотвращает ложные срабатывания при запуске двигателя.
• Распределительный щит торгового центра - защита группы освещения с высокой пиковой нагрузкой вечером.
• Цепь питания вентилятора в производственном помещении - где возможны кратковременные перегрузки из-за изменения давления.

Практические советы

• Перед установкой проверьте соответствие номинала выключателя CHINT NM8N-125C TM 1P 16А 36кА нагрузке - не используйте его для цепей с током более 16 А длительно.
• Используйте только оригинальные кабели с нужным сечением - переустановка проводов меньшим сечением вызовет перегрев и выход из строя.
• При необходимости настройки расцепителя - обращайтесь к сертифицированному электромонтажнику. Неправильная настройка может привести к отказу защиты или ложным отключениям.
• Этот выключатель часто используют в паре с УЗО - он не имеет функции дифференциальной защиты, поэтому для защиты человека необходима отдельная установка УЗО.
