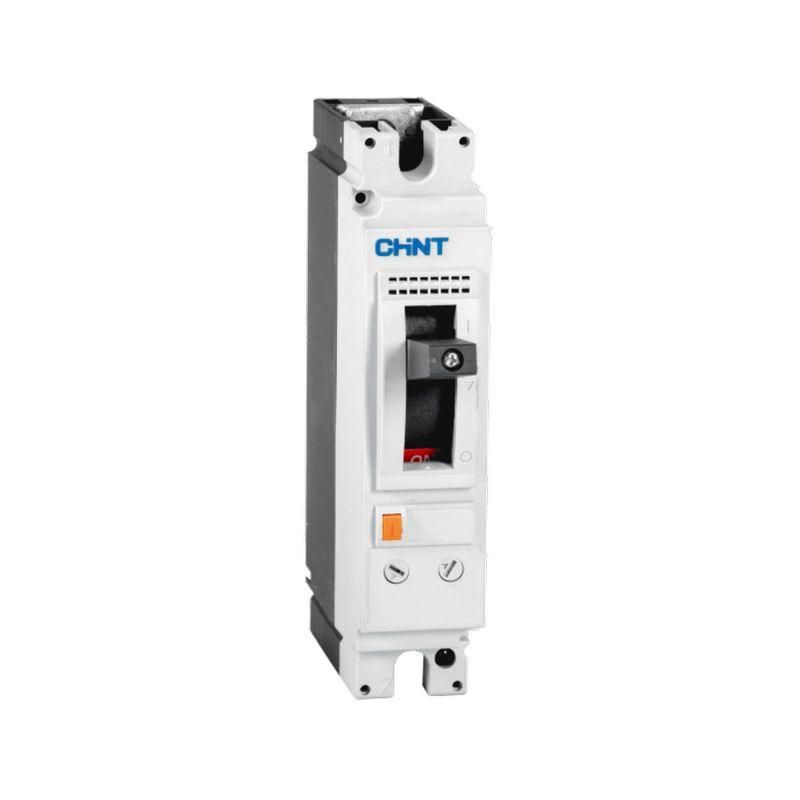

Выключатель автоматический NM8N-125S TM 1P 16А 50кА с рег. термомаг. расцепителем (R) | 271561 CHINT

Автоматический выключатель CHINT NM8N-125S TM 1P 16А 50кА с регулируемым термомагнитным расцепителем предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

CHINT NM8N-125S TM 1P 16А 50кА защищает однополюсные цепи переменного тока до 690 В. Устройство реагирует на длительную перегрузку (тепловое срабатывание) и внезапный скачок тока (магнитное срабатывание). Благодаря регулируемому расцепителю можно точно настроить порог срабатывания под конкретную нагрузку. Применяется в щитах управления, на входе оборудования, в системах освещения, насосов, вентиляторов и других устройств с постоянной или умеренно изменяющейся нагрузкой.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с высоким рабочим напряжением, включая промышленные системы
• Количество полюсов: 1 - защищает одну фазу, подходит для однофазных цепей
• Номинальный ток: 16 А - максимальный допустимый ток при нормальной работе
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Ток короткого замыкания: 160 А - минимальный ток, при котором сработает магнитный расцепитель (для быстрого отключения аварийного режима)
• Степень защиты: IP40 - защищён от твёрдых предметов больше 1 мм, но не от воды; подходит только для внутренней установки в закрытых щитах

Совместимость и монтаж

CHINT NM8N-125S TM 1P 16А 50кА монтируется на DIN-рейку шириной 35 мм, как большинство современных автоматических выключателей. Клеммы рассчитаны на провода сечением до 25 мм2 (медные). Для надёжного соединения затягивайте контакты моментом 0,8–1,0 Нм. Не используйте многожильные провода без наконечников - возможна потеря контакта. Выключатель совместим с другими модулями серии NM8N, что позволяет компактно собирать щиты.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2. Сертифицирован для работы в условиях, где требуется надёжная защита от перегрузок и КЗ. Материал корпуса - самозатухающий поликарбонат, не поддерживающий горение.

Преимущества

• Регулируемый термомагнитный расцепитель - позволяет адаптировать порог срабатывания под специфику нагрузки, снижая ложные срабатывания
• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже в зонах с большой мощностью короткого замыкания
• Максимальный ток короткого замыкания 160 А - оптимизирован для типичных бытовых и промышленных условий
• Компактный форм-фактор - занимает всего один модуль на DIN-рейке

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP40 исключает использование во влажных, пыльных или открытых помещениях
• Подходит только для однофазных цепей - не используется в трёхфазных системах без трёх отдельных модулей
• Не рекомендован для частого включения/выключения - не является контактным аппаратом, предназначен для защиты, а не для операционного управления
• Требует точной настройки - некорректная регулировка расцепителя может привести к недостаточной защите или ложным отключениям

Примеры использования

• Защита группы розеток в офисном помещении
• Входной автомат для кондиционера или теплового насоса
• Щит управления насосной станцией
• Цепь питания станка с малой пиковой нагрузкой

Практические советы

• Перед установкой проверьте соответствие номинала (16 А) нагрузке - не превышайте её более чем на 20%
• Используйте изолированные наконечники для многожильных проводов - это предотвращает ослабление контакта при нагреве
• Настройку расцепителя выполняйте после сборки щита, при работающей нагрузке - используйте токоизмерительные клещи
• Проверяйте температуру корпуса через несколько часов после первого включения - перегрев указывает на плохой контакт или завышенную нагрузку
• При замене старого автомата - сверьте габариты и тип крепления. CHINT NM8N-125S TM 1P 16А 50кА имеет стандартную форму, но не все модели совпадают по глубине
