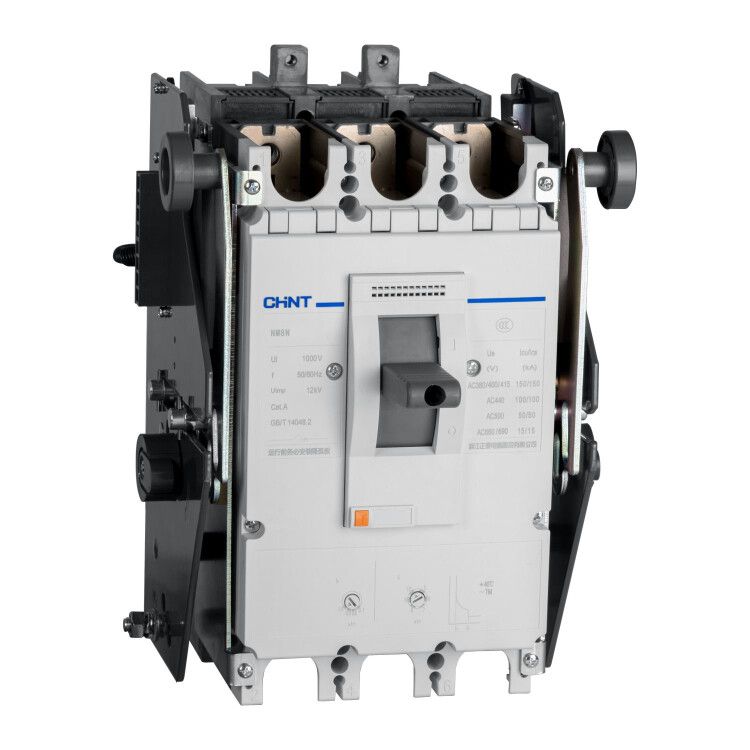

Выключатель автоматический NM8N-800H TM 3P 800А 100кА с рег. термомаг. расцепителем (R) | 272953 CHINT

Автоматический выключатель NM8N-800H TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Произведённый компанией CHINT, он предназначен для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и точная настройка защитных параметров.

Назначение и область применения

Этот выключатель используется для коммутации и защиты электрооборудования с токами до 800 А. Он защищает кабели, двигатели, трансформаторы и другую нагрузку от повреждений из-за длительной перегрузки или сверхтоков при коротком замыкании. Подходит для установки в силовых щитах заводов, энергообъектов, системах конвейерного производства и других местах с высокой плотностью потребления энергии.

Технические характеристики

• Номинальный ток: 800 А
• Номинальное напряжение: 690 В
• Количество полюсов: 4
• Отключающая способность: 100 кА - способен безопасно прервать максимальный ток короткого замыкания до 100 тысяч ампер
• Защита от перегрузки: регулируемый тепловой расцепитель с диапазоном 560–800 А
• Защита от короткого замыкания: регулируемый магнитный расцепитель с диапазоном 4000–8000 А
• Степень защиты: IP40 - защищён от доступа к опасным частям предметами более 1 мм, но не защищён от воды и пыли
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

NM8N-800H TM совместим с шинами DIN 35 мм и монтируется в стандартные распределительные щиты. Для подключения используются болтовые зажимы - рекомендуется использовать провода сечением не менее 120 мм2 для медных жил. Установка возможна только в вертикальном положении. Обязательно соблюдайте требования к расстоянию между аппаратами для обеспечения теплоотвода. Наличие четырёх полюсов позволяет подключить трёхфазную сеть с нулевым проводником - важно проверить соответствие схемы питания перед монтажом.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2. Применение в промышленных сетях требует обязательного выполнения правил ПУЭ и ГОСТ Р 50030.2. Все функции защиты сертифицированы и проходят периодическую поверку. Отключение происходит без взрывоопасных выбросов благодаря конструкции дугогасительной камеры.

Преимущества

• Регулируемые пороги защиты позволяют точно адаптировать выключатель под конкретную нагрузку, снижая риск ложных срабатываний
• Высокая отключающая способность (100 кА) делает его подходящим для участков с большими токами КЗ, близких к источникам питания
• Литой корпус обеспечивает долговечность даже в условиях вибраций и повышенной запылённости
• Четыре полюса обеспечивают полное отключение фаз и нуля - важное преимущество для систем с глухозаземлённой нейтралью

Ограничения применения

• Не предназначена для работы во внешних условиях - степень защиты IP40 исключает использование на улице или в сырых помещениях без дополнительной защиты
• Не подходит для частых операций включения/выключения - рассчитан на редкую коммутацию, основная задача - защита, а не управление
• Требуется профессиональная настройка расцепителей; некорректная регулировка может привести к отказу защиты или ложному срабатыванию
• Максимальный рабочий ток 800 А - не применяется в цепях с постоянными токами выше этого значения

Примеры использования

• Главный входной автомат в промышленном распределительном щите 6 кВ/0,4 кВ
• Защита крупного асинхронного двигателя 400 кВт
• Щит управления технологической линией с несколькими конвейерами
• Распределительный пункт на заводе с высокой плотностью оборудования

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он должен находиться в пределах 560–800 А для корректной работы тепловой защиты
• Настройте магнитный расцепитель так, чтобы он сработал раньше, чем повредится кабель - ориентируйтесь на ток КЗ в вашей сети
• Избегайте установки рядом с нагревательными элементами - температурное влияние может вызвать ложное срабатывание теплового расцепителя
• Обязательно используйте пломбы после настройки - изменения параметров должны выполняться только квалифицированными специалистами
• Для обслуживания отключайте питание полностью - хотя корпус защищён, внутренние контакты остаются под напряжением при включенном состоянии
