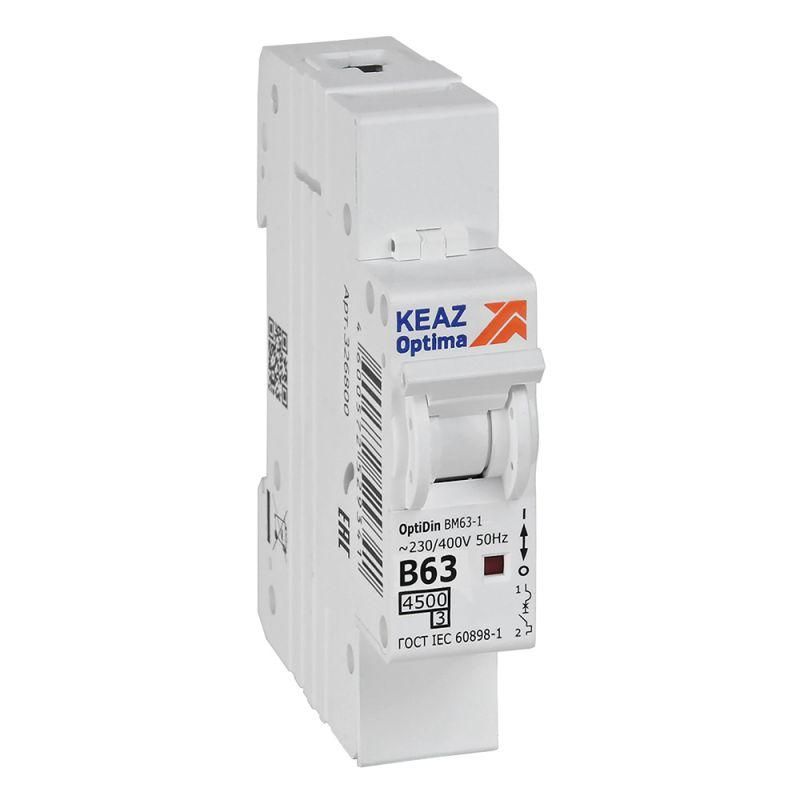

Выключатель автоматический модульный 1п B 63А 4.5кА OptiDin BM63-1B63-4.5-УХЛ3 КЭАЗ 329507

Автоматический выключатель однополюсный 63А B 4,5кА AC модульный BM63-1B63-4,5-УХЛ3 от КЭАЗ предназначен для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Этот модульный автомат встраивается в щиты на DIN-рейку и подходит для установки в квартирах, на этажах и в жилых домах.

Назначение и область применения

Автоматический выключатель однополюсный 63А B 4,5кА AC модульный BM63-1B63-4,5-УХЛ3 защищает однофазные цепи переменного тока с номинальным напряжением до 230 В. Он используется там, где требуется надёжная защита от перегрузок и коротких замыканий - в квартирных, этажных и вводных распределительных щитах. Подходит для питания освещения, розеточных групп, бытовой техники и других нагрузок до 63 А.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок с пусковыми токами (например, лампы, холодильники, зарядные устройства).
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой рассчитан прибор.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных.
• Модульная ширина: 1 модуль - занимает минимальное место на DIN-рейке.
• Глубина монтажа: 75 мм - требует соответствующего места внутри щита.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не предназначен для улицы или сырых помещений.
• Рабочий температурный диапазон: от –70 C до +60 C - работает даже в неотапливаемых помещениях зимой.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку.
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, например, на входе в здание.
• Степень загрязнения: 2 - допустимо наличие пыли и временной проводимости, типично для внутренних щитов.

Совместимость и монтаж

Автоматический выключатель однополюсный 63А B 4,5кА AC модульный BM63-1B63-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется фиксацией защёлки на рейке - никаких болтов или креплений не требуется. Для подключения используйте провода сечением 1–25 мм2. Зажимы позволяют затянуть провод отверткой, не повредив жилу. Выключатель совместим со всеми устройствами серии OptiDin BM63 и BM125 от КЭАЗ, что упрощает сборку щитов одной серии.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Применение в условиях степени загрязнения 2 и IP20 гарантирует надёжную работу в сухих закрытых щитах.

Преимущества

• Надёжное срабатывание по характеристике B - минимизирует ложные отключения от пусковых токов бытовой техники.
• Высокая отключающая способность 4,5 кА - обеспечивает безопасность даже при значительных КЗ в старых сетях.
• Широкий температурный диапазон - можно использовать в неотапливаемых подъездах, чердаках и подвалах.
• Совместимость с другими изделиями OptiDin - удобство при расширении и ремонте щитов.
• Фиксированная ширина 1 модуль - экономия места в щите, особенно важна при ограниченном пространстве.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP20 не защищает от воды и пыли - запрещено монтаж вне закрытых щитов, в ванных, на улице или в сырых помещениях.
• Максимальная частота включений - до 30 раз в сутки. Частые ручные отключения (более 5–6 в день) сокращают срок службы контактов.
• Не предназначен для защиты двигателей или оборудования с высокими пусковыми токами (например, насосы, компрессоры) - лучше выбрать характеристику C или D.

Примеры использования

• Защита группы розеток в квартире с нагрузкой до 63 А.
• Вводной автомат в этажном щите многоквартирного дома.
• Щит на балконе или в подвале для освещения и розеток.
• Дополнение существующего щита с уже установленными автоматами OptiDin BM63.

Практические советы

• Выбирая этот автомат, проверьте суммарную мощность всех подключенных устройств - она не должна превышать 14,5 кВт (при 230 В и 63 А).
• Используйте провода сечением не менее 10 мм2 для долговременного прохождения 63 А - меньшее сечение вызовет нагрев.
• При замене автомата в старом щите убедитесь, что DIN-рейка имеет достаточную глубину (минимум 75 мм).
• Если в вашем щите много автоматов - планируйте расположение так, чтобы рядом с этим выключателем было свободное место для обслуживания.
• Для защиты от перенапряжений рекомендуется дополнительно установить УЗИП - автомат сам по себе не защищает от импульсных выбросов, хотя и рассчитан на них (4 кВ).
