Выключатель автоматический однополюсный 16A B 6kA City9 | C9F16116 |Systeme Electric APC

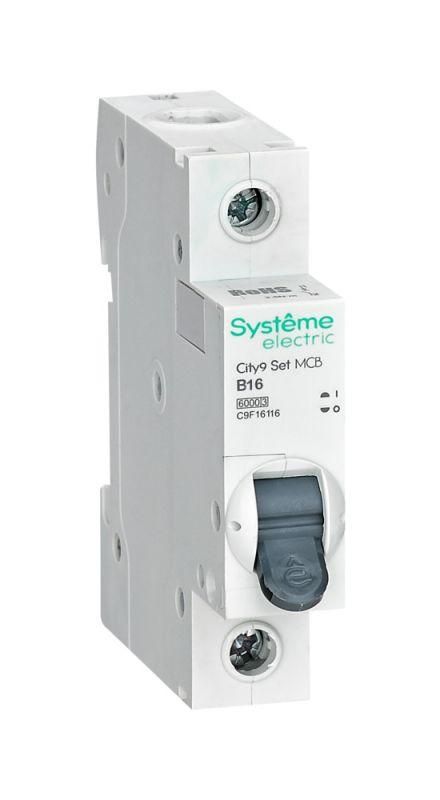

Автоматический выключатель Systeme Electric c9f16116 - однополюсное устройство на 16 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и соответствует требованиям безопасности для сетей 230 В.

Назначение и область применения

Автоматический выключатель Systeme Electric c9f16116 защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных помещений. Часто используется для защиты освещения, розеточных групп, бытовых приборов мощностью до 3,5 кВт.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания
• Количество полюсов: 1 - управляет одной фазой сети
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 крат от номинала; оптимальна для нагрузок с плавным запуском (освещение, бытовая техника)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 220 В AC / 230 В - работает в однофазных сетях с частотой 50/60 Гц
• Номинальное напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения
• Ширина: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Глубина монтажа: 45 мм - требуемый свободный объём внутри шкафа
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренным уровнем пыли и влажности
• Момент затяжки клемм: 2,5 Нм - рекомендованное усилие для надёжного соединения
• Гарантия: 36 месяцев

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 45 мм глубины в шкафу. Клеммы предназначены для зажима одножильных и многожильных проводов сечением 1–25 мм2. Перед подключением проверьте соответствие сечения провода и момент затяжки - 2,5 Нм. Не используйте силовые ключи, достаточно обычной отвертки. Выключатель совместим с другими компонентами серии City9 SET, что позволяет собирать унифицированные щиты.

Безопасность и стандарты

• Соответствует нормам RoHS 2.0 - не содержит опасных веществ, допустимых в ЕС
• Изготовлен с учётом требований МЭК 60898-1
• Корпус выполнен из ударопрочного самозатухающего пластика
• Заклёпки из металла обеспечивают прочность корпуса и долгий срок службы
• Безопасные клеммы имеют защитный барьер - исключают риск попадания проводов в зону между контактом и корпусом
• Механизм мгновенной коммутации снижает время возникновения дуги при отключении

Преимущества

• Механизм мгновенной коммутации - снижает риск нагрева и повреждения контактов при частых срабатываниях
• Защитные клеммы - предотвращают случайные замыкания и улучшают безопасность при обслуживании
• Монолитная лицевая панель - устойчив к механическим воздействиям и не деформируется при температурных колебаниях
• Универсальная совместимость с DIN-рейкой - легко заменяется на аналогичные устройства других производителей
• Длительная гарантия - 3 года, что выше среднего для рынка

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для защиты двигателей, насосов, компрессоров - для них нужна характеристика C или D
• Работает только в переменном токе (AC); не применяется в цепях постоянного тока
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется отдельный УЗО
• Не следует использовать в местах с частыми перепадами напряжения свыше 440 В - возможен пробой изоляции

Примеры использования

• Защита группы розеток в спальне или кухне
• Отключение светильников в коридоре или ванной комнате
• Щитовая защита для холодильника, микроволновой печи, стиральной машины
• Распределительный щит в небольшом офисе или мастерской
• Замена старого автомата в существующем щите при ремонте

Практические советы

• Перед заменой отключите питание всей цепи - даже при выключенном автомате есть риск поражения током
• Проверяйте сечение провода перед подключением - слишком толстый провод не войдёт в клемму, слишком тонкий - плохо зажмётся
• Не перетягивайте клеммы - превышение момента 2,5 Нм может повредить пластик или контакт
• При сборке щита располагайте автоматы так, чтобы можно было удобно дотянуться до каждого - особенно важен доступ к рычагу
• Для защиты от утечек тока всегда сочетайте этот автомат с УЗО - он не выполняет эту функцию самостоятельно
• При наличии нескольких автоматов одного номинала - пометьте их этикетками, чтобы избежать путаницы при аварии
