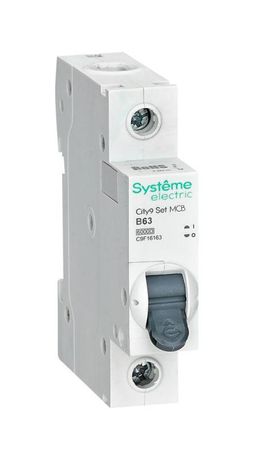

Выключатель автоматический однополюсный 63A B 6kA City9 | C9F16163 |Systeme Electric APC

Автоматический выключатель Systeme Electric c9f16163 - однополюсный аппарат на 63 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты бытовых и промышленных цепей 230 В от перегрузок и коротких замыканий. Выполнен в компактной модульной форме, совместим с DIN-рейкой, и подходит для установки в распределительных щитах.

Назначение и область применения

Автоматический выключатель c9f16163 защищает электрические цепи с номинальным напряжением 230 В переменного тока от повреждений, вызванных перегрузкой или коротким замыканием. Подходит для использования в жилых домах, офисах, малых производствах и объектах с умеренной нагрузкой - например, для защиты групп розеток, освещения, тепловых приборов и оборудования до 14,5 кВт.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимальна для бытовых нагрузок с мягким пуском (например, светильники, зарядные устройства);
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Напряжение изоляции: 440 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая термическое воздействие на проводку;
• Работает при частоте 50–60 Гц - совместим со всеми стандартными сетями;
• Поперечное сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные кабели от 1 мм2 до 25 мм2;
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям пальцами, но не защищает от пыли и влаги;
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм);
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита;
• Степень загрязнения 2 - рассчитан на работу в помещениях с умеренным уровнем пыли и влажности (обычные жилые/офисные условия).

Совместимость и монтаж

c9f16163 совместим с любыми DIN-рейками стандарта EN 60715. Устанавливается в распределительные щиты с достаточным местом для глубины 45 мм. Для подключения используются зажимы с фиксацией винтом - провод вставляется в клемму и затягивается отверткой. Особенность конструкции: клеммы спроектированы так, что изоляция кабеля не может проскользнуть внутрь корпуса, что исключает риск пробоя. Механизм «мгновенной коммутации» обеспечивает чёткий и быстрый переход между положениями «вкл/выкл» без зависаний.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и EN 60898-1 - международным нормам для автоматических выключателей в бытовых и аналогичных условиях. Конструкция с ударопрочным пластиковым корпусом и 6 металлическими заклёпками повышает механическую прочность и долговечность. Наличие класса токоограничения 3 снижает риск возгорания при аварийном токе.

Преимущества

• Увеличенная отключающая способность (6 кА) - выше среднего уровня для устройств этой категории, что важно в старых сетях с высоким током КЗ;
• Широкий диапазон сечения проводов (1–25 мм2) - позволяет подключать как тонкие кабели для освещения, так и мощные линии для розеточных групп;
• Защита клемм от некорректного ввода проводов - минимизирует риск плохого контакта и перегрева;
• Компактность (1 модуль) - экономит место в щите при многочисленных ответвлениях;
• Изготовлен в серии City9 SET - проверенная линейка Systeme Electric с высокой надёжностью сборки.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не допускает внешней установки;
• Характеристика B не рекомендована для цепей с мощными двигателями или сварочным оборудованием - возможны ложные срабатывания при пусковых токах;
• Не подходит для многополюсных систем (трёхфазные сети) - требуется использование трёх или четырёхполюсных аналогов;
• Не имеет функции дифференциальной защиты - для защиты человека от поражения током нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире с суммарной нагрузкой до 14,5 кВт;
• Отключение осветительной линии в офисе или магазине;
• Щитовая защита для бойлеров, кондиционеров, микроволновок и других бытовых приборов;
• Вторичный автомат в распределительном щите после главного ввода.

Практические советы

• Перед установкой убедитесь, что сечение кабеля соответствует номиналу 63 А - для этого используйте медный провод не менее 10 мм2;
• При подключении не затягивайте клеммы слишком сильно - это может повредить контактную площадку;
• Если в щите установлено несколько таких выключателей, пометьте каждый - особенно если они защищают разные группы потребителей;
• Для защиты людей от удара током обязательно сочетайте c9f16163 с УЗО (например, 30 мА);
• Проверьте соответствие тока КЗ в вашей сети - если он превышает 6 кА, выбирайте более мощный автомат (например, 10 кА).
